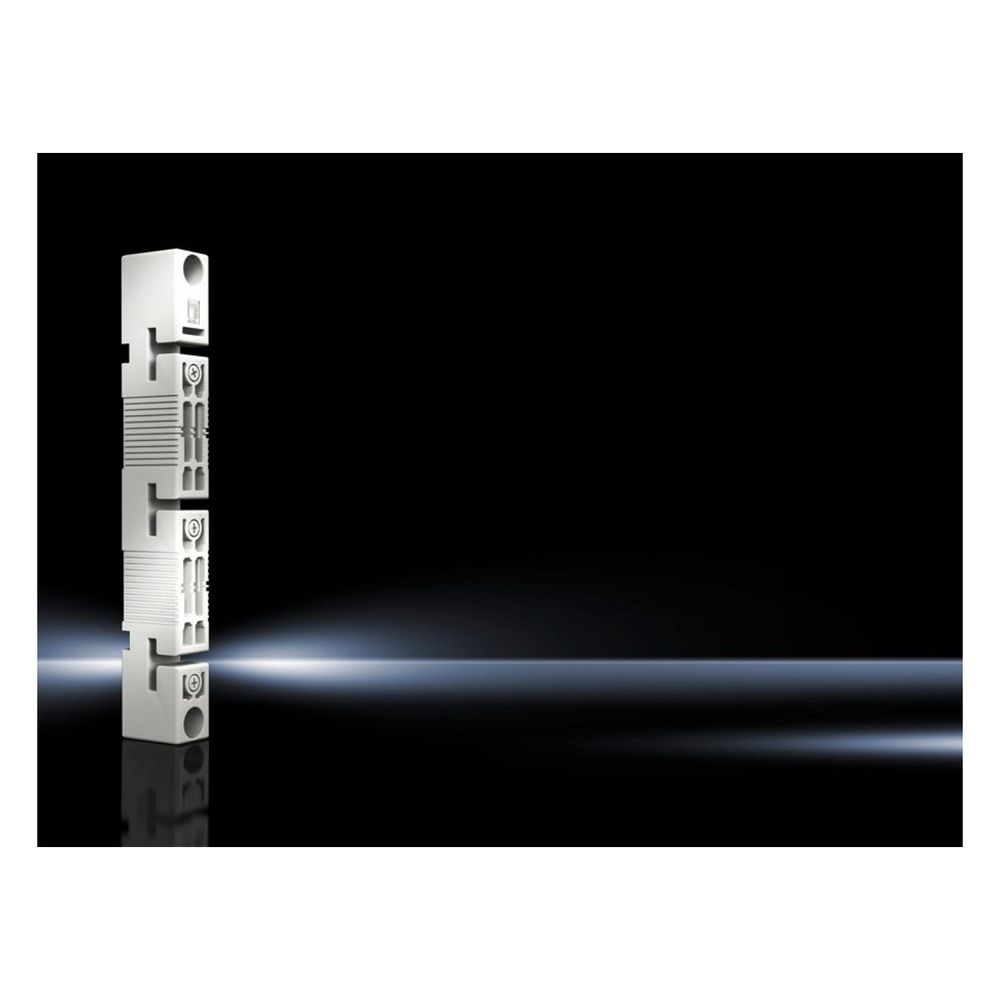

Rittal Sammelschienenhalter RiLine PLS 800 3-polig, 60mm, 190x20mm, Polyamid, RAL 7035
Der 3-polige Sammelschienenhalter aus der RiLine-Serie von Rittal ermöglicht eine sichere Befestigung von PLS 800 Spezial-Sammelschienen. Mit einem Schienenmittenabstand von 60 mm ist das System für anspruchsvolle Stromverteilungsanwendungen konzipiert und zeichnet sich durch seine UL-Approbation aus. Die robuste Konstruktion aus Polyamid erfüllt die Anforderungen der Brandklasse UL 94-V0.
Anwendung und Sicherheit
Der Halter ist für den Einsatz in Systemen mit einer Bemessungsbetriebsspannung von bis zu 1000 V (3~) beziehungsweise 1500 V (DC) ausgelegt. Durch die Überbaubarkeit bietet das System eine hohe Flexibilität bei der Konfiguration der Stromverteilung. Für die Einhaltung der UL-Zulassung ist bei entsprechenden Anwendungen zwingend der Einsatz einer Bodenwanne erforderlich. Die Montage erfolgt komfortabel über eine integrierte Innenbefestigung.
Technische Daten
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Bemessungsbetriebsspannung: 1000 V (3~) / 1500 V (DC)
- Material: Polyamid (UL 94-V0)
- Sammelschienen-Typ: PLS 800
- Baubreite: 20 mm
- Länge: 190 mm
- Farbe: RAL 7035
Dieser Sammelschienenhalter bietet eine zuverlässige Basis für das RiLine60-System. Durch die Kombination aus hoher elektrischer Belastbarkeit und der UL-Konformität eignet sich das Bauteil ideal für professionelle Schaltanlagen. Die präzise Auslegung auf den 60 mm Schienenmittenabstand und die Kompatibilität mit PLS 800 Schienen gewährleisten eine stabile Stromführung in industriellen Umgebungen.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9341050 |
| Bemessungsbetriebsspannung | 1000 V, 3~ / 1500 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 1000 / 1500 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177525634 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 14 kA - 600 V, Halterabstand 500 mm, Sammelschienen PLS 800 / 22 kA - 600 V, Halterabstand 200 mm, Sammelschienen PLS 800 / 50 kA - 600 V, Halterabstand 250 mm, Sammelschienen PLS 800, Circuit Breaker max. 600 A, DIVQ/7 / 50 kA - 600 V, Halterabstand 250 mm, Sammelschienen PLS 800, Fuse Class L max. 800 A, JDDZ/7 / 65 kA - 480 V, Halterabstand 150 mm, Sammelschienen PLS 800, Circuit Breaker max. 600 A, DIVQ/7 / 65 kA - 600 V, Halterabstand 150 mm, Sammelschienen PLS 800, Fuse Class max. 600 A, JDDZ/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienenhalter |
| Farbe | RAL 7035 |
| Für Sammelschienen-Typ | PLS 800 |
| Gewicht | 0,09 kg |
| Gewicht (pro VE) | 0.368 |
| Hinweis | Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich UL-Approbation nur in Verbindung mit AC-Anwendung gültig |
| Hinweis auf Variantenebene | Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich / UL-Approbation nur in Verbindung mit AC-Anwendung gültig |
| Katalogseite in HB 36 | 302 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Mit Innenbefestigung | Ja |
| Passend für Artikel-Nr | 3516.000 / 3527.000 / 3528.000 / 3528.010 / 3529.000 |
| PEN/N/PE-Halter | Nein |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenmittenabstand | 60 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | PLS 800 |
| Überbaubarkeit | Ja |
| WEEE-Nr. | 11161726 |
