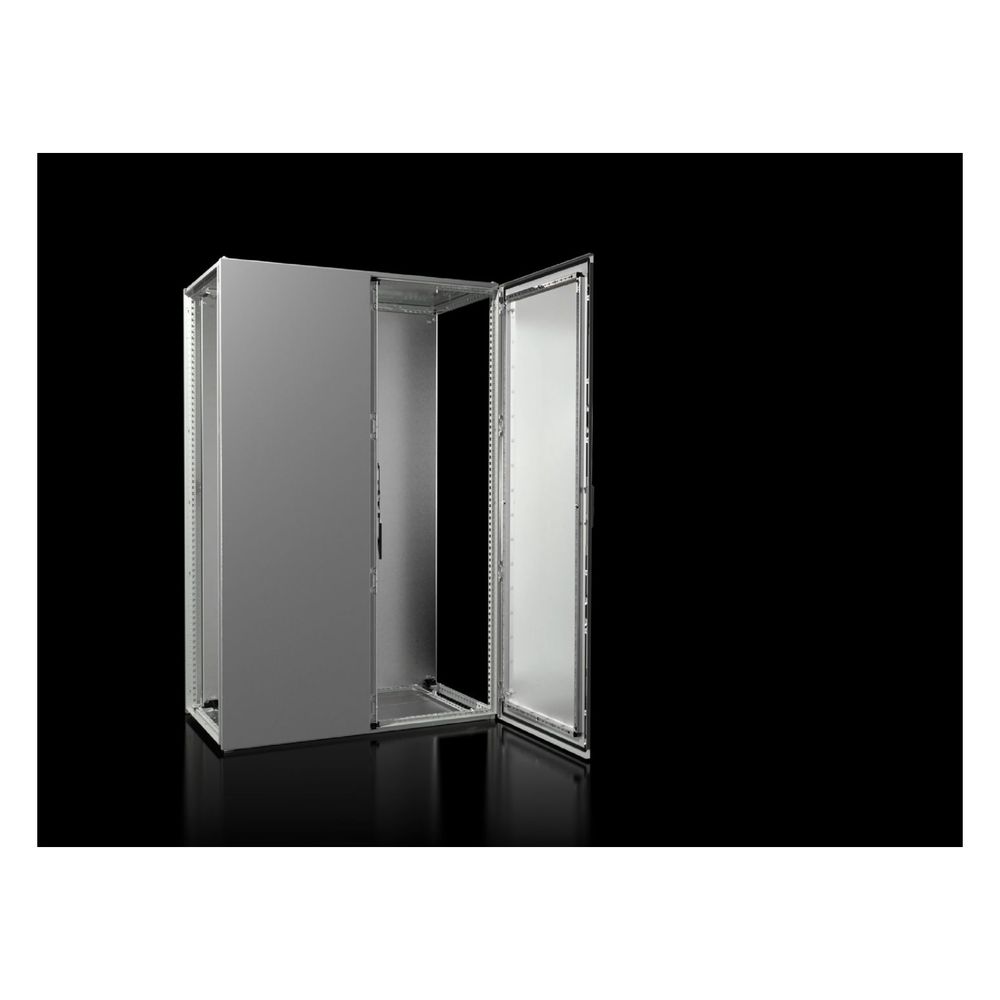

Rittal Anreih-Schranksystem VX 8286.000, 1200x1800x600mm, Stahlblech, Grau

Das Anreih-Schranksystem VX25 von Rittal bietet eine robuste und effiziente Plattform für anspruchsvolle Anwendungen im Schaltschrankbau. Mit einer Breite von 1200 mm, einer Höhe von 1800 mm und einer Tiefe von 600 mm ist das doppeltürige Gehäuse aus hochwertigem Stahlblech gefertigt und für eine hohe Belastbarkeit von bis zu 15.000 N ausgelegt. Dank der symmetrischen Profilrahmenkonstruktion und der durchgängigen Systemlogik ermöglicht das System eine flexible Konfiguration und einen schnellen Innenausbau.

Systemaufbau und Flexibilität

Die Konstruktion basiert auf einem profilierten Hohlprofil mit einem 25-mm-Maßraster, das eine direkte Montagemöglichkeit von innen und außen bietet. Die tiefenverstellbare Montageplatte lässt sich präzise positionieren, während die geteilten Bodenbleche eine individuelle Kabeleinführung von unten erlauben. Durch die leitende Verbindung aller Flachteile mit dem Rahmen ist ein automatischer Potenzialausgleich sichergestellt. Die Oberfläche ist durch eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035, gegen äußere Einflüsse geschützt.

Sicherheit und Schutz

Das Schranksystem erfüllt die Anforderungen der Schutzart IP55 sowie die Schlagfestigkeitsklasse IK10, was einen zuverlässigen Schutz der verbauten Komponenten in industriellen Umgebungen ermöglicht. Die Türen sind mit einem vierfachen Stangenverschluss an der Haupttür sowie einer zweifachen Verriegelung an der Nebentür ausgestattet, wobei der Türanschlag bei Bedarf wechselbar ist. Die durchdachte Konstruktion unterstützt eine effiziente Projektierung und lässt sich unendlich anreihen, um den Anforderungen wachsender Anlagen gerecht zu werden.

Die Kombination aus hoher mechanischer Stabilität, durchgängigem 25-mm-Raster und exzellentem Korrosionsschutz macht dieses Schranksystem zur idealen Wahl für professionelle Elektroinstallationen. Mit einer Schutzart von IP55 und einer Stoßfestigkeit nach IK10 bietet das Gehäuse eine sichere Umgebung für empfindliche Steuerungstechnik. Die tiefenverstellbare Montageplatte und die modulare Bauweise erleichtern die Planung und Montage erheblich, wodurch eine effiziente Raumnutzung und eine zukunftssichere Infrastruktur realisiert werden.

Technische Daten

• Breite: 1200 mm
• Höhe: 1800 mm
• Tiefe: 600 mm
• Schutzart: IP55
• Schlagfestigkeit: IK10
• Material: Stahlblech
• Farbe: RAL 7035
• Belastbarkeit: 15.000 N
• Anzahl Türen: 2

Lieferumfang

• 1x Schrankgerüst
• 2x Tür
• 1x Dachblech
• 1x Rückwand
• 1x Bodenbleche
• 1x Montageplatte
• 2x Montageschiene 18 x 39 mm
