Beschreibung

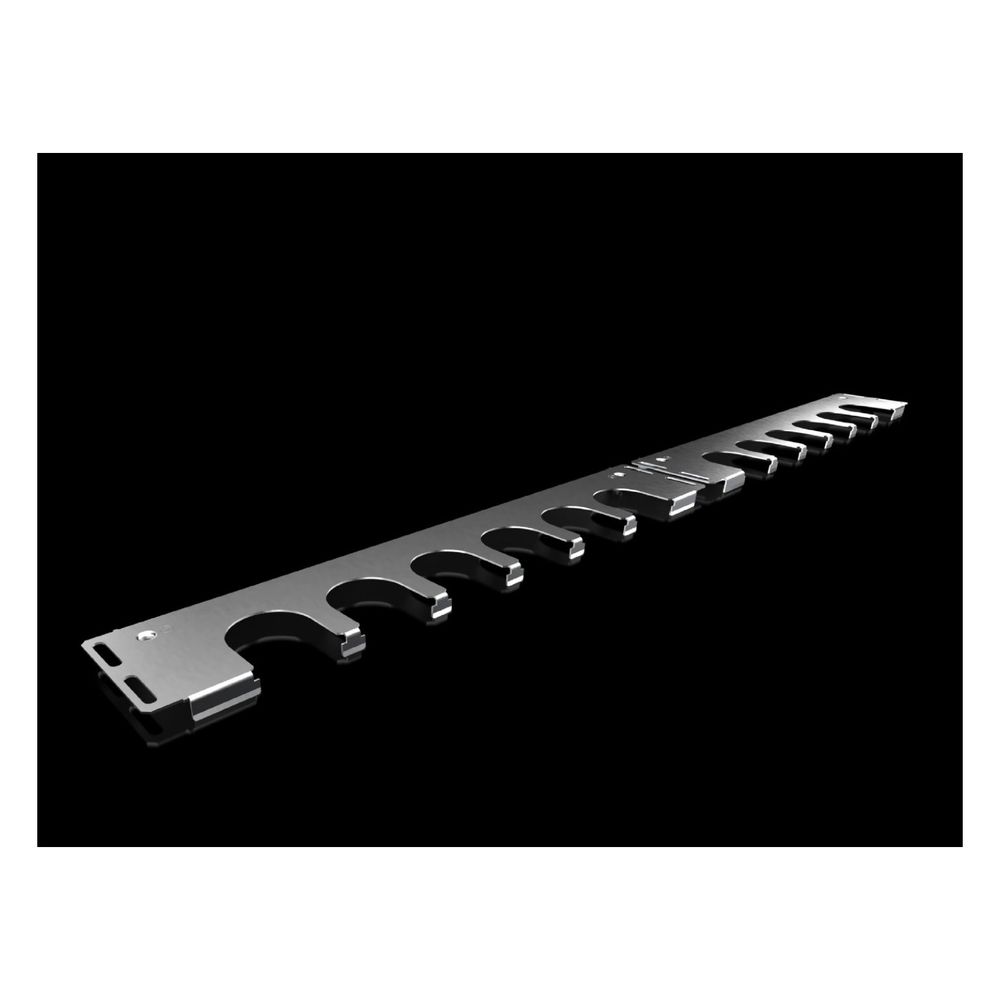

Rittal Kabeleinführungsblech VX 8619.803, 540x14,5x95mm, Stahlblech, Zink
Dieses verzinkte Bodenblech aus Stahlblech dient der effizienten Kabeleinführung in Schaltschränken der Serien VX und VX SE. Es ersetzt Segmente der serienmäßig geteilten Bodenbleche und ermöglicht die Aufnahme von Kabeleinführungs- sowie Steckerdurchführungstüllen.
Funktion und Anwendung
Das Bauteil ist für Gehäuse mit einer Breite von 1200 mm konzipiert und bietet sechs metrische Vorprägungen für eine flexible Leitungsführung. In Kombination mit entsprechenden Tüllen wird eine Schutzart von IP 55 erreicht, wodurch die Installation vor äußeren Einflüssen geschützt bleibt. Die Montage erfolgt direkt im Bodenbereich des Gehäuses.
Technische Daten
- Material: Stahlblech
- Oberfläche: Verzinkt
- Geeignet für Gehäusebaubreite: 1200 mm
- Anzahl Ausbrüche: 6
- Schutzart: IP 55
- Breite: 540 mm
- Tiefe: 95 mm
- Höhe: 14,5 mm
Durch die robuste Ausführung aus verzinktem Stahlblech stellt das Bodenblech eine langlebige Lösung für die strukturierte Kabeleinführung dar. Mit sechs Ausbrüchen und der Kompatibilität zu den Gehäusetypen VX und VX SE unterstützt es eine zuverlässige Leitungsführung bei gleichzeitig hoher Schutzart von IP 55. Das enthaltene Befestigungsmaterial ermöglicht eine unkomplizierte Installation anstelle der Standard-Bodenblechsegmente.
Lieferumfang
- 1x Kabeleinführungsblech
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Anzahl Ausbrüche/Lochungen | 6 |
| Anzahl metrischer Vorprägungen | 6 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8619803 |
| Ausführung | Bodenblech |
| Breite | 540 |
| EAN-13 | 4028177921016 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Boden |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 1200 |
| Gewicht | 0,56 kg |
| Gewicht (pro VE) | 2.18 |
| Höhe | 14,5 |
| Infotext Keyuser - nur intern | 8619800+8619802 Ausbrüche korrigiert. Info N.Keil/19.06.2019 In der VX BRoschüre falsch angegeben, 02.06.2020:P.Zusatz geändert (TP raus) PStrauch über TWelsch |
| Kabeleinführung (Anzahl x Ø) | 6 |
| Katalogseite in HB 36 | 1044 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Breite | 1200 |
| Passend für Gehäusetyp | VX / VX SE |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 1.200 mm Gehäusetyp: VX SE |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Breite: = 1.200 |
| Produktbeschreibung (Description Temporary) | Für Kabeleinführungstülle und Steckerdurchführungstülle, anstelle von Segmenten der serienmäßig geteilten Bodenbleche. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 55 in Kombination mit Kabeleinführungstülle oder Steckerdurchführungstülle |
| Tiefe | 95 |
| Verpackungseinheit | 4 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
