Beschreibung

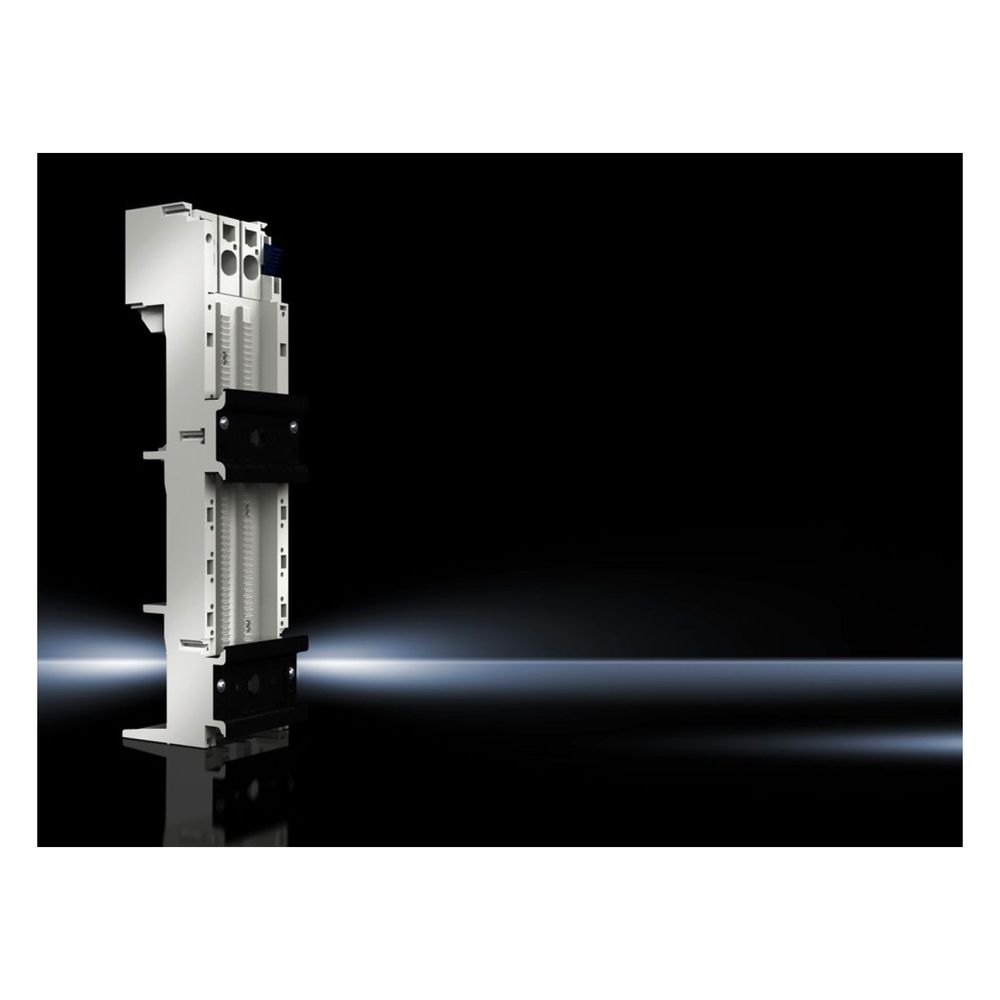

Rittal OM-Adapter RiLine 9340620, 65A 690V 3-polig 55x208mm, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der Serie RiLine ermöglicht die Montage von Schaltgeräten auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von 65 A ausgelegt und verfügt über eine robuste Ausführung mit Zugfederklemmen.
Zuverlässige Kontaktierung und Montage
Der Adapter ist für den Anschluss von Rundleitern mit einem Querschnitt von 2,5 bis 16 mm² konzipiert. Die Konstruktion aus Polyamid erfüllt die Anforderungen an das Brandverhalten gemäß UL 94-V0. Das System ist für Stromschienen mit einer Dicke von 5 mm bis 10 mm ausgelegt und umfasst zwei Tragschienen vom Typ TS 55E und TS 55D.
Technische Daten
- Bemessungsstrom: 65 A
- Bemessungsbetriebsspannung: 690 V, 3~
- Schienenabstand: 60 mm
- Anschlussquerschnitt Rundleiter: 2,5 - 16 mm²
- Breite: 55 mm
- Höhe: 208 mm
- Stromschienendicke: 5 - 10 mm
- Pol-Anzahl: 3-polig
- Material: Polyamid (UL 94-V0)
Durch die Kombination aus hoher Strombelastbarkeit und einfacher Handhabung mittels Zugfederklemmen bietet dieses System eine effiziente Lösung für die Energieverteilung. Gemäß Erwärmungsprüfung nach IEC 61 439-1 ist eine Strombelastbarkeit von bis zu 80 A möglich. Mit einer Bemessungsbetriebsspannung von 690 V und der kompakten Bauform von 55 x 208 mm integriert sich der Adapter nahtlos in das RiLine-System.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 55 mm Höhe: 208 |
| Anschluss von Rundleitern | 2,5 - 16 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340620 |
| Ausführung | mit Zugfederklemmen |
| Ausführung (Variantenebene) | mit Zugfederklemmen |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 65 |
| Breite | 55 |
| Breite des Adapters | 55 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177561786 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Adapter |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,348 kg |
| Gewicht (pro VE) | 0.3 |
| Hinweis Fußnote | Gemäß Erwärmungsprüfung nach IEC 61 439-1 ist eine Strombelastbarkeit bis 80 A möglich |
| Höhe | 208 |
| Katalogseite in HB 36 | 311 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 65 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 2,5 - 16 |
| Querschnitt Rundleiter max | 16 |
| Querschnitt Rundleiter min | 2.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 2 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragschienen Anzahl | 2 |
| Tragschienen Anzahl/Höhe | 2 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | ohne Tragrahmen, 1 x TS 55E, 1 x TS 55D |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
