Beschreibung

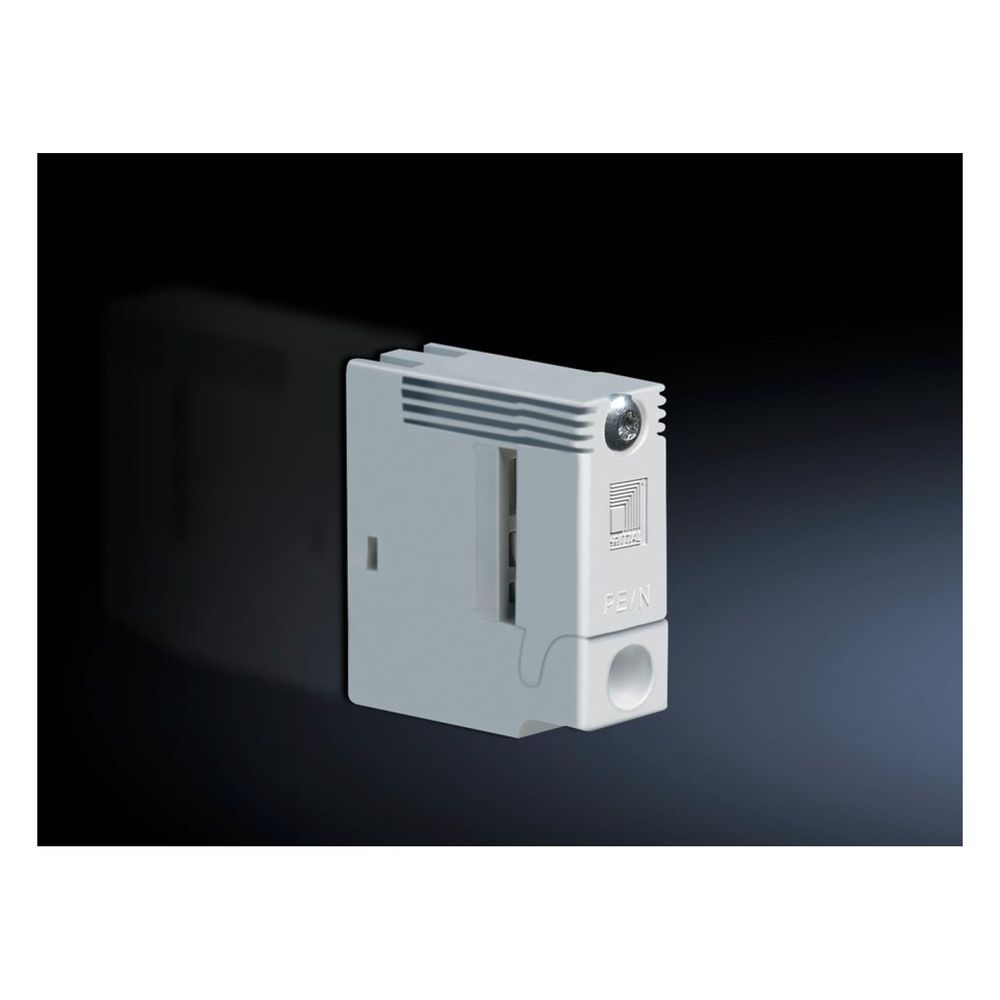

Rittal Sammelschienenhalter RiLine 60, 1-polig, 60mm Schienenabstand, Polyamid, RAL 7035, 9340030
Der 1-polige Sammelschienenhalter aus der Serie RiLine60 von Rittal ermöglicht den Aufbau von Stromverteilungssystemen mit einem Schienenmittenabstand von 60 mm. Durch die Anreihung der Halter lassen sich mehrpolige Systeme flexibel realisieren. Das Bauteil ist für Flachkupferschienen mit Abmessungen von 12 x 5 mm bis 30 x 10 mm ausgelegt und für AC- sowie DC-Anwendungen geeignet.
Material und Montage
Der Halter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Bei der Verwendung von Sammelschienen mit den Maßen 12 x 5 mm oder 12 x 10 mm ist zur sicheren Montage das Distanzstück 9340.090 erforderlich. Die robuste Konstruktion unterstützt eine zuverlässige Fixierung der Schienen im RiLine60-System.
Technische Daten
- Bemessungsbetriebsspannung: 1000 V AC / 1500 V DC
- Schienenmittenabstand: 60 mm
- Sammelschienen-Typ: Flachkupferschienen
- Sammelschienen-Abmessungen: 12 x 5/10 bis 30 x 10 mm
- Pol-Anzahl: 1-polig
- Material: Polyamid
- Baubreite: 20 mm
- Länge: 60 mm
- Farbe: RAL 7035
Die 1-poligen Halter bieten eine hohe Flexibilität für moderne Energieverteilungsanlagen. Mit einer Bemessungsbetriebsspannung von bis zu 1000 V AC beziehungsweise 1500 V DC und einer Baubreite von 20 mm ermöglichen sie eine effiziente Konfiguration individueller Schienensysteme.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340030 |
| Bemessungsbetriebsspannung | 1000 V AC / 1500 V DC |
| Bemessungsbetriebsspannung für FactFinder Filter | 1000 / 1500 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177583580 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienenhalter |
| Farbe | RAL 7035 |
| Für Sammelschienen mm | 12 x 5/10 / 15 x 5 - 30 x 10 |
| Für Sammelschienen-Typ | Flachkupferschienen |
| Gewicht | 0,06 kg |
| Gewicht (pro VE) | 0.232 |
| Hinweis | Aufbau von mehrpoligen Systemen mit 60 mm Schienenmittenabstand durch Anreihung der Sammelschienenhalter möglich Halter geeignet für AC- und DC-Anwendung. Bei Einsatz von Sammelschienen 12 x 5/10 mm ist zusätzlich das Distanzstück 9340.090 zu verwenden |
| Hinweis allgemein | Aufbau von mehrpoligen Systemen mit 60 mm Schienenmittenabstand durch Anreihung der Sammelschienenhalter möglich / Halter geeignet für AC- und DC-Anwendung. |
| Hinweis auf Variantenebene | Bei Einsatz von Sammelschienen 12 x 5/10 mm ist zusätzlich das Distanzstück 9340.090 zu verwenden |
| Katalogseite in HB 36 | 340 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Mit Außenbefestigung | Nein |
| Mit Innenbefestigung | Nein |
| N/PE-Halter | Nein |
| PEN/N/PE-Halter | Ja |
| Pol-Anzahl | 1-polig |
| Polzahl | 3 |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Flachkupferschienensysteme |
| Überbaubarkeit | Nein |
| WEEE-Nr. | 11161726 |
