Beschreibung

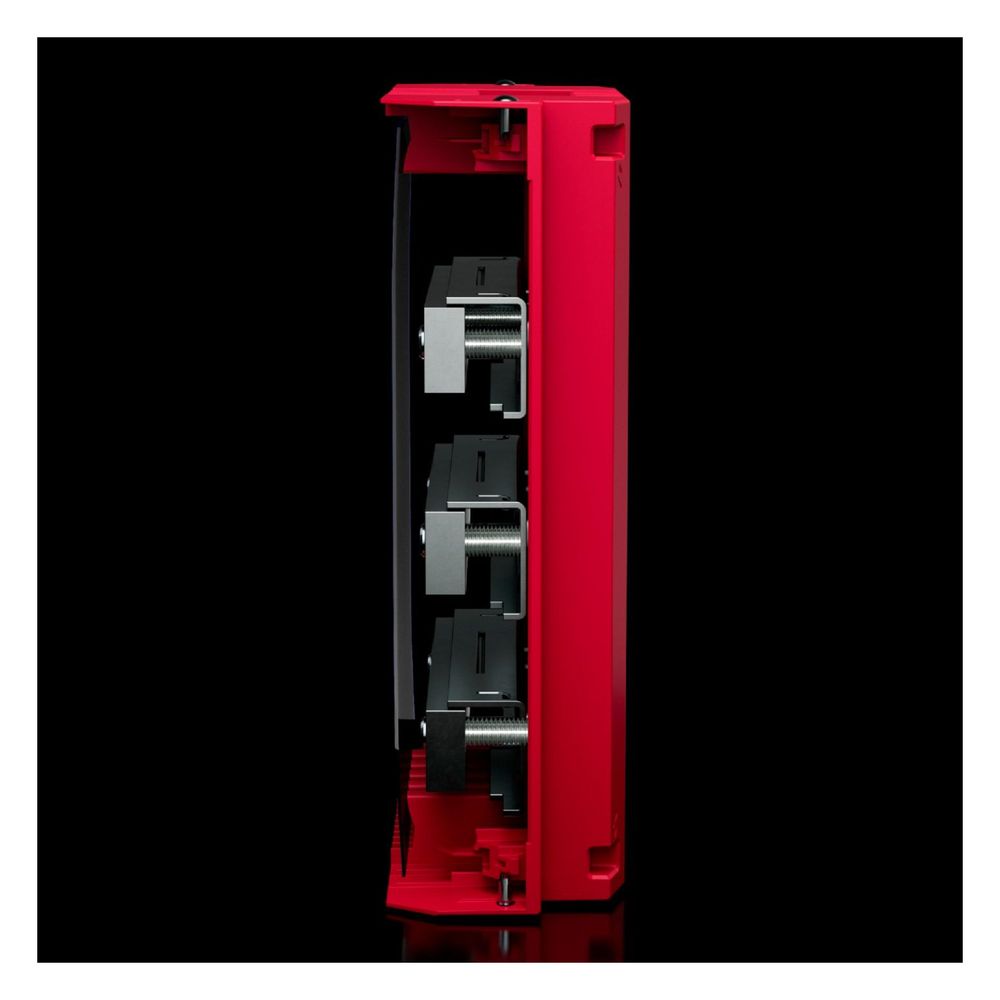

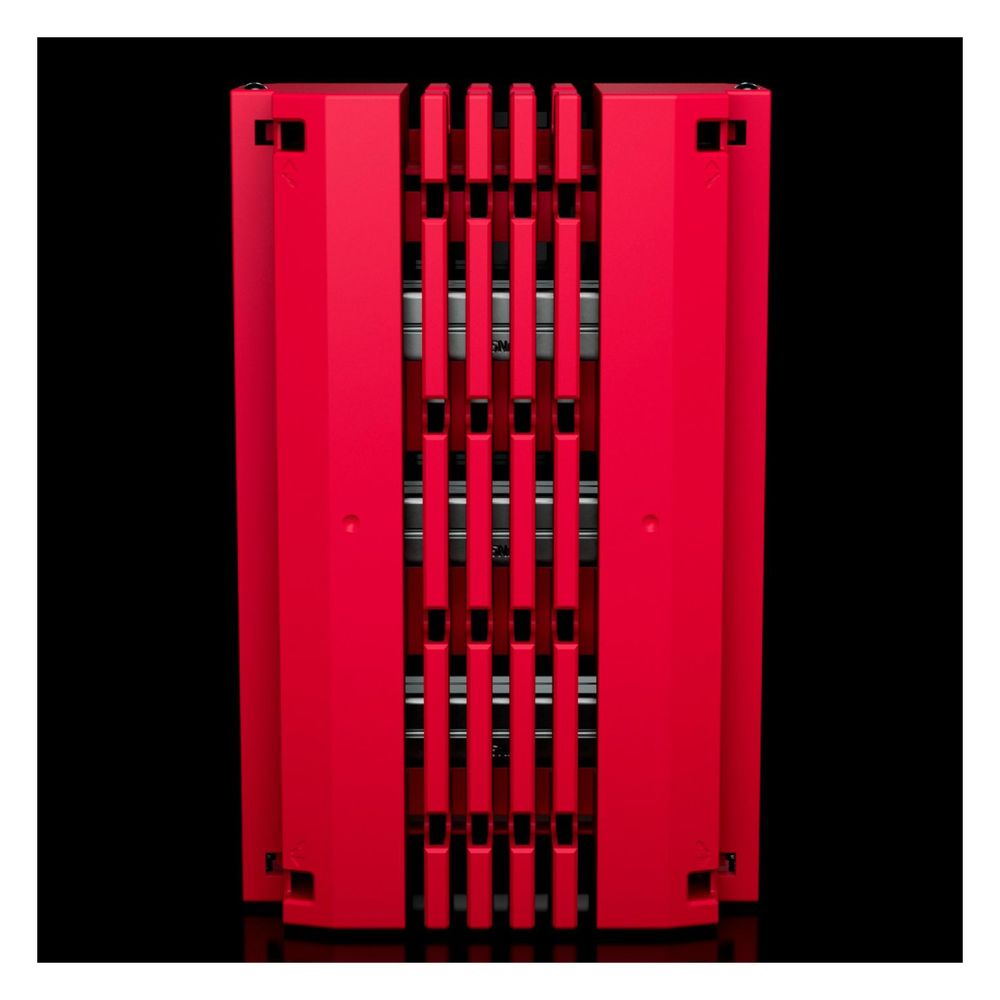

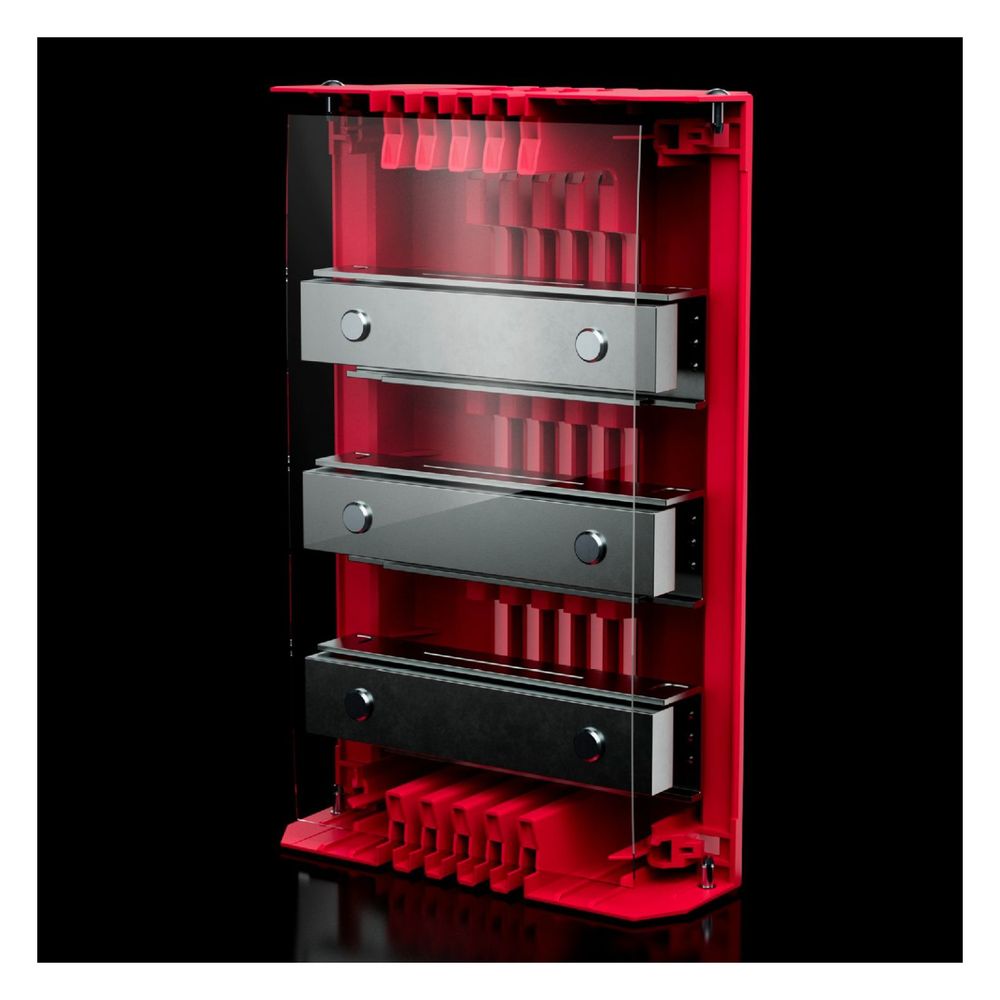

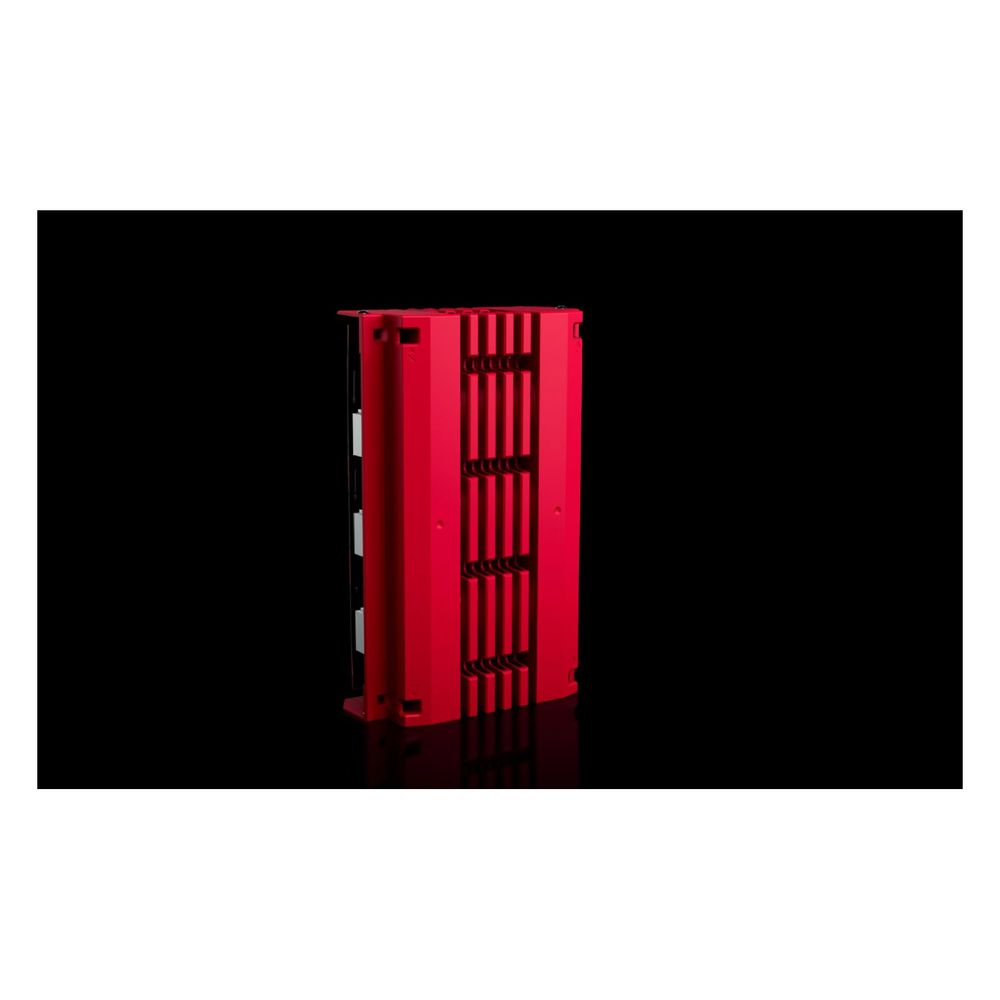

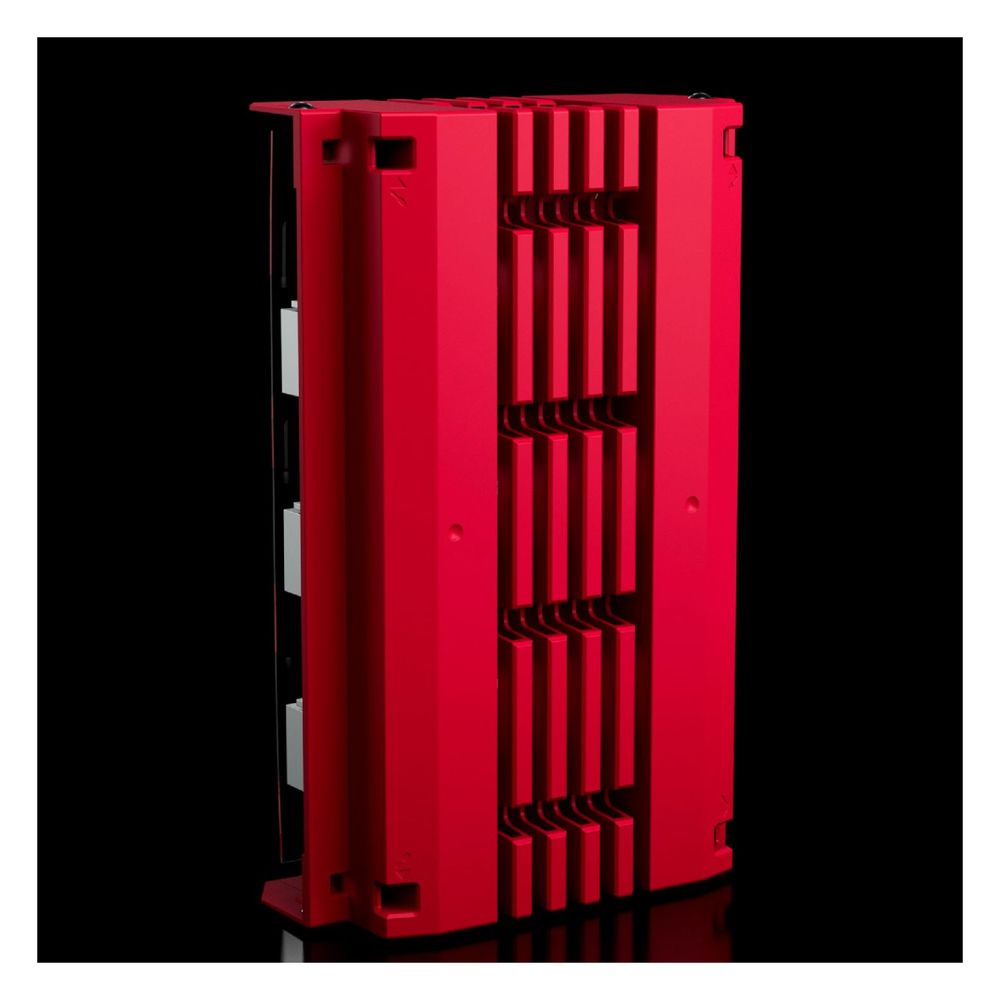

Rittal Anreih-Set RiLineX 9360000, 3-polig, 154x240x77mm, Stahlblech/Polyamid, RAL 35745
Das Rittal Anreih-Set ermöglicht die bohrungslose Verbindung von Sammelschienen zwischen zwei angereihten Schaltschränken. Es ist speziell für das 3-polige RiLineX Komplett-Board konzipiert und unterstützt eine effiziente Systemerweiterung bei einem Bemessungsstrom von bis zu 800 A.
Effiziente Systemanreihung
Die Komponente dient der einfachen Feldanreihung von Komplett-Boards. Durch die bohrungslose Verbindungstechnik wird die Montagezeit reduziert, während die geprüfte Kurzschlussfestigkeit von bis zu 65 kA eine hohe Betriebssicherheit gewährleistet. Das System ist für Spannungen bis 1000 V AC sowie 1500 V DC ausgelegt und erfüllt die Anforderungen gemäß IEC 61 439-1/-2 sowie UL 508.
Robuste Materialqualität
Das Set besteht aus verzinktem Stahlblech für das Oberteil, verzinnten E-Cu-Kontaktplatten sowie einer Frontabdeckung aus Polyamid. Diese Materialkombination sorgt für eine zuverlässige elektrische Kontaktierung und einen effektiven Berührungsschutz. Mit einer Schutzart von IP 2XB ist das System für anspruchsvolle industrielle Umgebungen geeignet.
Das Anreih-Set bietet eine zuverlässige Lösung für die flexible Erweiterung von Stromverteilungssystemen. Mit einer Bemessungsstoßspannung von 12 kV und einer Eignung für Sammelschienen von 30 x 5/10 mm unterstützt es eine sichere Energieübertragung. Die robuste Konstruktion und die Zertifizierungen nach internationalen Normen machen es zu einer idealen Wahl für professionelle Schaltanlagenanwendungen.
Technische Daten
- Pol-Anzahl: 3-polig
- Bemessungsstrom max.: 800 A
- Bemessungsspannung: 1000 V AC / 1500 V DC
- Bemessungsstoßspannung: 12 kV
- Bemessungskurzzeitstromfestigkeit: 45 / 52,5 kA
- Schutzart: IP 2XB
- Für Sammelschienen: 30 x 5/10 mm
- Abmessungen (BxHxT): 154 x 240 x 77 mm
- Betriebstemperatur: -5 °C bis 55 °C
Lieferumfang
- 1x Rittal Anreih-Set
- 3x Schienenverbinder
- 1x Frontabdeckung
- 1x Isolierplatte
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 154 mm Höhe: 240 mm Tiefe: 77 |
| Art des Zubehörs/Ersatzteils | sonstige |
| Artikelnummer | RITTAL-9360000 |
| Bemessungsisolationsspannung Ui | 1000 / 1500 |
| Bemessungskurzzeitstromfestigkeit | 45 / 52.5 |
| Bemessungsspannung | 1000 / 1500 / 600 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstoßstromfestigkeit Ipk | 103 / 115.5 |
| Bemessungsstrom (UL) | 780 |
| Bemessungsstrom max | 780 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 5.933 |
| Breite | 154 |
| Color (Product level) | RAL 35745 |
| EAN-13 | 4028177997431 |
| Elektrische Werte UL (SCCR) | 52,5 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 / 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Farbe | RAL 35745 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm | 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 30 x 5/10 mm: 103 kA 115,5 |
| Gewicht | 1,924 kg |
| Höhe | 240 |
| Lieferumfang (Variantenebene) | 3 Schienenverbinder / 1 Frontabdeckung / 1 Isolierplatte |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Oberteil: Stahlblech, verzinkt / Kontaktplatte: E-Cu, verzinnt / Frontabdeckung: Polyamid (PA 6) / Brandverhalten gemäß UL 94 |
| Nennstrom (max) | 800 |
| Normen | IEC 61 439-1/-2 / UL 508 |
| Passend für Artikel-Nr | 9360004 / 9360008 / 9360024 / 9360028 / 9360064 / 9360068 / 9360084 / 9360088 |
| PCF-Wert - Carbon footprint value | 10.32 |
| Pol-Anzahl | 3-polig |
| Product Carbon Footprint - PCF | 10,32 |
| Produktbeschreibung (Description Temporary) | Zum bohrungslosen Verbinden von Sammelschienen von Schrank zu Schrank. |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 |
| Tiefe | 77 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Zeitersparnis durch vollständig digitale Produktdaten / Weniger Montagezeit dank vormontiertem Komplett-Board / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Zeit | 200 / 500 |
| Zubehör | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Komplett-Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
