Beschreibung

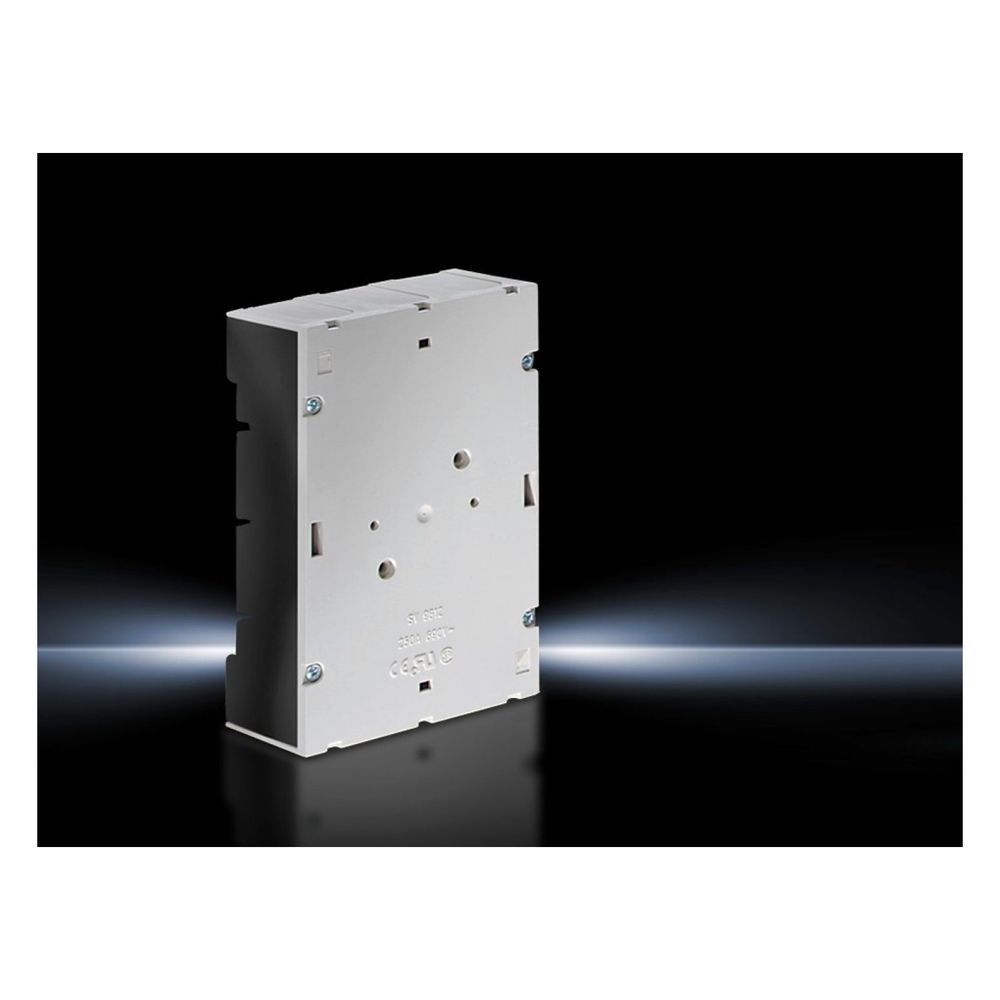

Rittal Anschlussadapter RiLine 9612000, 10-120mm2, 250A, 690V, Polyamid, RAL 7035/RAL 9011
Der Mini-PLS Anschlussadapter von Rittal ermöglicht eine effiziente Stromverteilung innerhalb des RiLine-Sammelschienensystems. Mit einer Bemessungsbetriebsspannung von 690 V und einem maximalen Bemessungsstrom von 250 A ist das 3-polige Bauteil für anspruchsvolle Anwendungen in der Schaltanlagentechnik konzipiert. Der Adapter zeichnet sich durch seine Flexibilität beim Leitungsabgang aus, der wahlweise oben oder unten erfolgen kann.
Vielseitige Anschlussmöglichkeiten
Die Komponente ist für den Anschluss von Rundleitern mit einem Querschnitt von 10 bis 120 mm² ausgelegt. Bei der Verwendung von fein- oder feinstdrähtigen Leitern ist der Einsatz von Aderendhülsen erforderlich. Zusätzlich bietet der Adapter einen Klemmraum für lamellierte Kupferschienen von 17 x 15 mm, was eine hohe Anpassungsfähigkeit an unterschiedliche Leiterarten sicherstellt. Das Gehäuse besteht aus robustem Polyamid, das ein Brandverhalten gemäß UL 94-V0 aufweist.
Montage und Systemintegration
Der Adapter ist speziell für das Mini-PLS-System mit einem Schienenabstand von 60 mm optimiert. Mit einer Breite von 115 mm und einer Höhe von 182 mm lässt er sich kompakt in bestehende Verteilerstrukturen integrieren. Die Montage erfolgt ohne Tragschienenbestückung, wobei ein Anzugsdrehmoment von 4 bis 6 Nm für eine sichere Verbindung sorgt. Die Farbgebung in RAL 7035 für das Gehäuse und RAL 9011 für das Chassis unterstreicht das professionelle Design der Komponente.
Durch die Kombination aus hoher Stromtragfähigkeit von bis zu 250 A und der flexiblen Anschlussoption für Rundleiter sowie lamellierte Kupferschienen stellt dieser Adapter eine zuverlässige Lösung für die elektrische Energieverteilung dar. Die kompakte Bauweise und die einfache Handhabung bei der Installation unterstützen eine effiziente Projektierung von Schaltanlagen bei einer Bemessungsbetriebsspannung von 690 V.
Technische Daten
- Bemessungsstrom max.: 250 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Querschnitt Rundleiter: 10 - 120 mm²
- Klemmraum lamellierte Kupferschienen: 17 x 15 mm
- Schienenabstand: 60 mm
- Breite: 115 mm
- Höhe: 182 mm
- Anzugsdrehmoment: 4 - 6 Nm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 115 mm Höhe: 182 |
| Anschluss von Rundleitern | 10 - 120 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9612000 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 250 |
| Breite | 115 |
| Breite des Adapters | 115 |
| Color (Product level) | RAL 7035 / Chassis: RAL 9011 |
| EAN-13 | 4028177140721 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Adapter |
| Farbe | RAL 7035 Chassis: RAL 9011 |
| Gewicht | 1,096 kg |
| Gewicht (pro VE) | 1.08 |
| Höhe | 182 |
| Katalogseite in HB 36 | 294 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 17 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 15 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 17 mm Klemmraum-Höhe: 15 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 17 x 15 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 10 - 120 |
| Querschnitt Rundleiter Hinweis | Bei Einsatz von fein- oder feinstdrähtigen Leitern sind Aderendhülsen zu verwenden |
| Querschnitt Rundleiter max | 120 |
| Querschnitt Rundleiter min | 10 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenbreite | 17 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| WEEE-Nr. | 11161726 |
