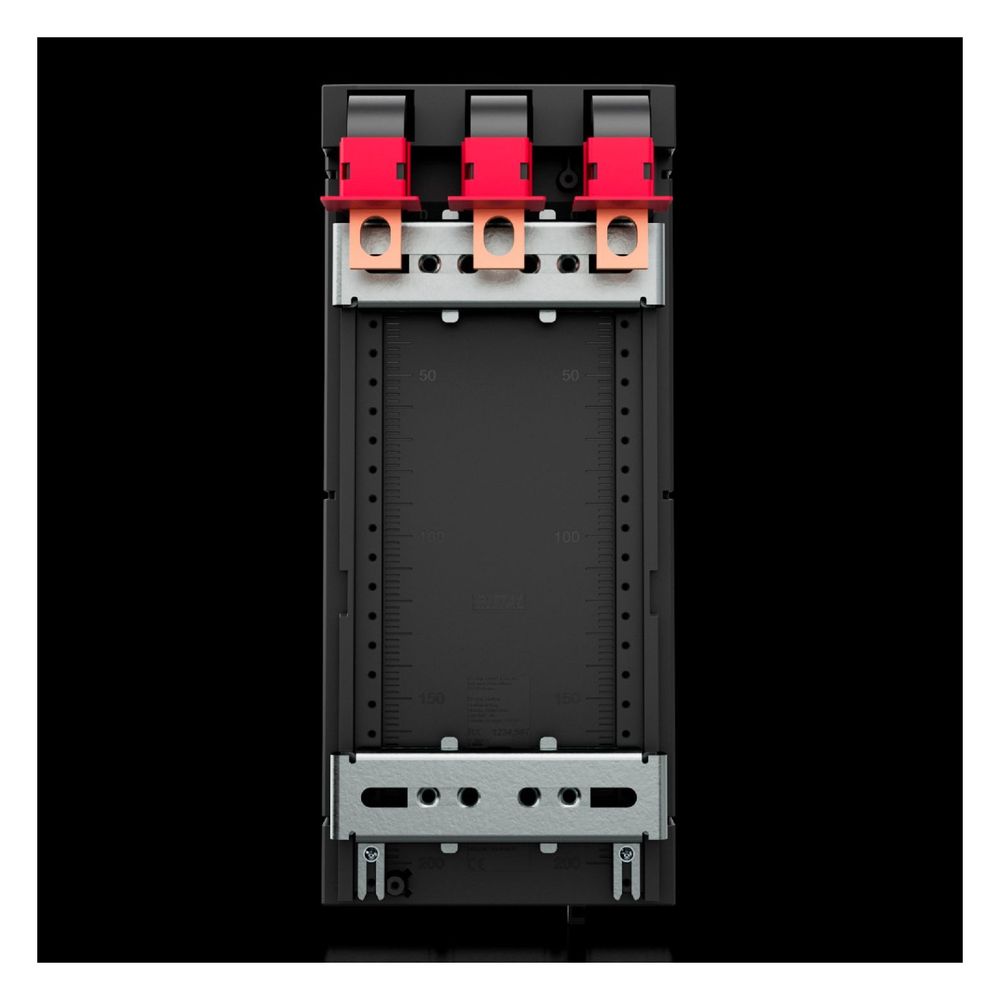

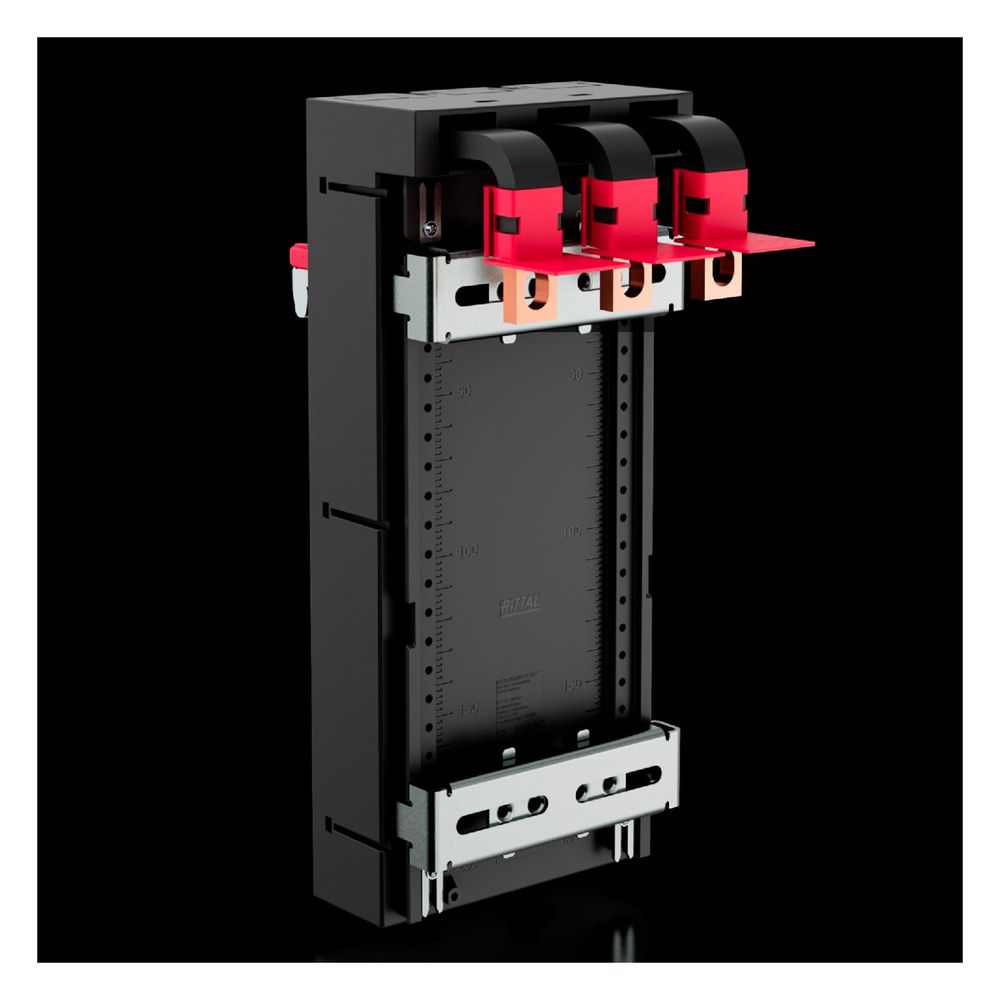

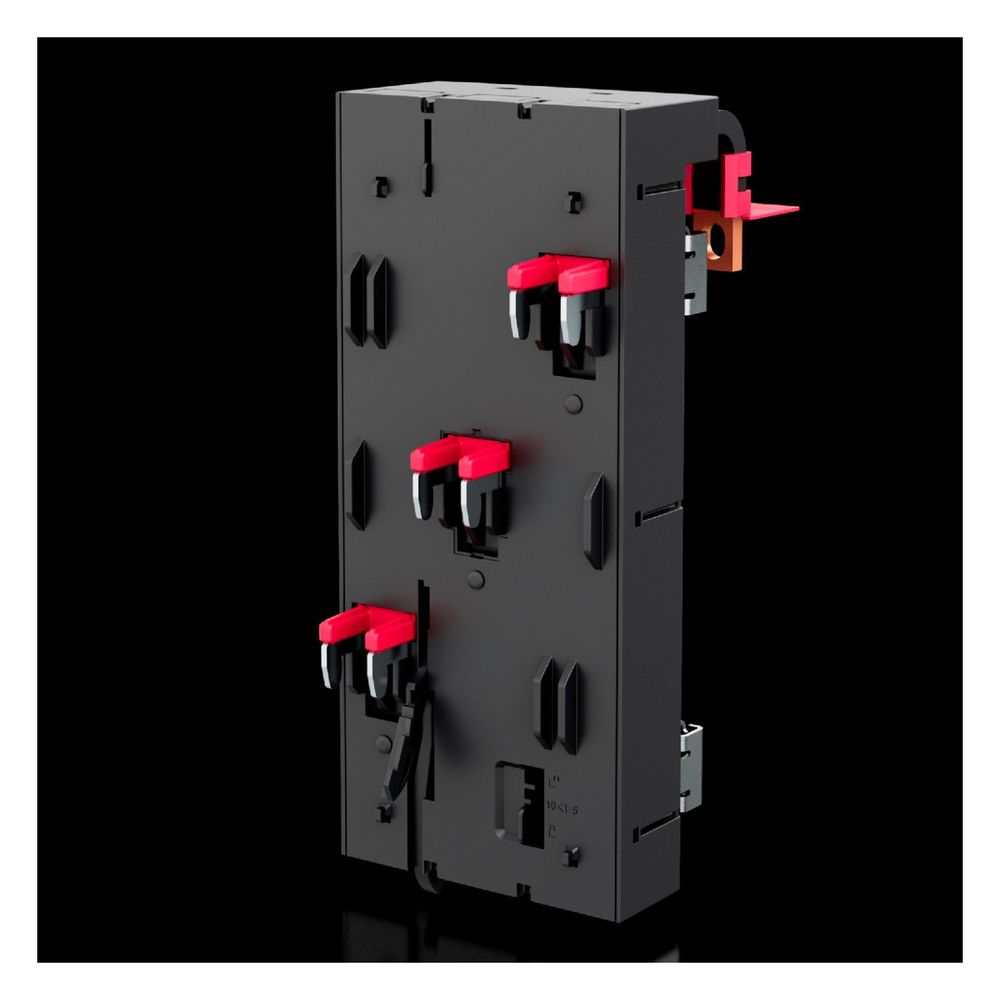

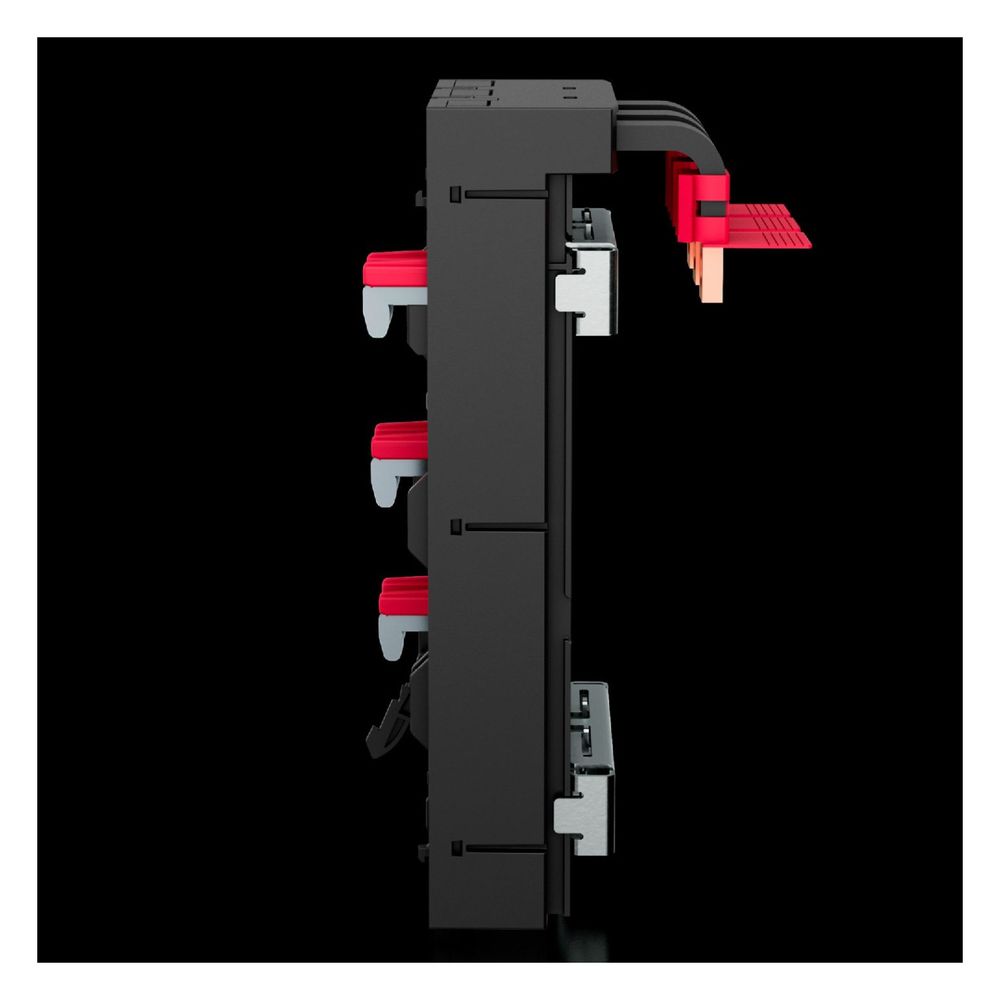

Rittal CB-Geräteadapter RiLineX 9360612, 250 A, 3-polig, 105mm, Polyamid, RAL 9005/RAL 35745

Der Rittal CB-Geräteadapter ermöglicht die effiziente Montage von Kompaktleistungsschaltern auf 60 mm Sammelschienensystemen. Mit einer Bemessungsstromstärke von bis zu 250 A und einer universellen Ausführung eignet sich das 3-polige System für flexible Anwendungen im Schaltschrankbau. Die Komponente unterstützt eine schnelle Aufrastmontage und lässt sich präzise an unterschiedliche Schienenstärken anpassen.

Flexibilität bei der Schaltermontage

Die universelle Ausführung des Adapters zeichnet sich durch zwei verstellbare Tragschienen aus, die mittels Schiebemuttern eine individuelle Anpassung an das Bohrbild der verwendeten Schalter ermöglichen. Dies erlaubt eine einfache Vormontage der Komponenten außerhalb des Schaltschrankes. Die Anpassung an die Sammelschienenstärke erfolgt im Bereich von 5 mm bis 10 mm, wodurch eine hohe Kompatibilität mit gängigen Schienensystemen sichergestellt wird.

Technische Ausführung und Sicherheit

Der Adapter ist für eine Bemessungsspannung von bis zu 690 V AC ausgelegt und erfüllt die Anforderungen der Schutzart IP 2XB. Der elektrische Anschluss erfolgt über einen Schraubanschluss, wobei der Leitungsabgang nach unten geführt ist. Das Gehäuse aus Polyamid ist auf Langlebigkeit ausgelegt, unterstützt durch eine Bemessungsstoßspannung von 8 kV. Die Konstruktion ist für den Betrieb in einem Temperaturbereich von -25 °C bis 55 °C optimiert.

Durch die Kombination aus robuster Bauweise und hoher Flexibilität bietet dieser Adapter eine zuverlässige Lösung für die Stromverteilung. Mit einer maximalen Strombelastbarkeit von 250 A und der Eignung für Sammelschienenbreiten von 15 mm bis 30 mm deckt er ein breites Spektrum an Anforderungen ab. Die einfache Handhabung bei der Montage auf RiLineX oder RiLine60 Systemen reduziert den Installationsaufwand.

Technische Daten

• Bemessungsstrom (max.): 250 A
• Pol-Anzahl: 3-polig
• Schienenabstand: 60 mm
• Schienenbreite: 15 / 20 / 30 mm
• Stromschienendicke: 5 - 10 mm
• Bemessungsspannung: 690 V AC
• Bemessungsstoßspannung: 8 kV
• Schutzart: IP 2XB
• Breite des Adapters: 105 mm
• Anschlussart: Schraubanschluss

Lieferumfang

• 1x Rittal CB-Geräteadapter
• 3x Anschlussraum-Abdeckungen
