Beschreibung

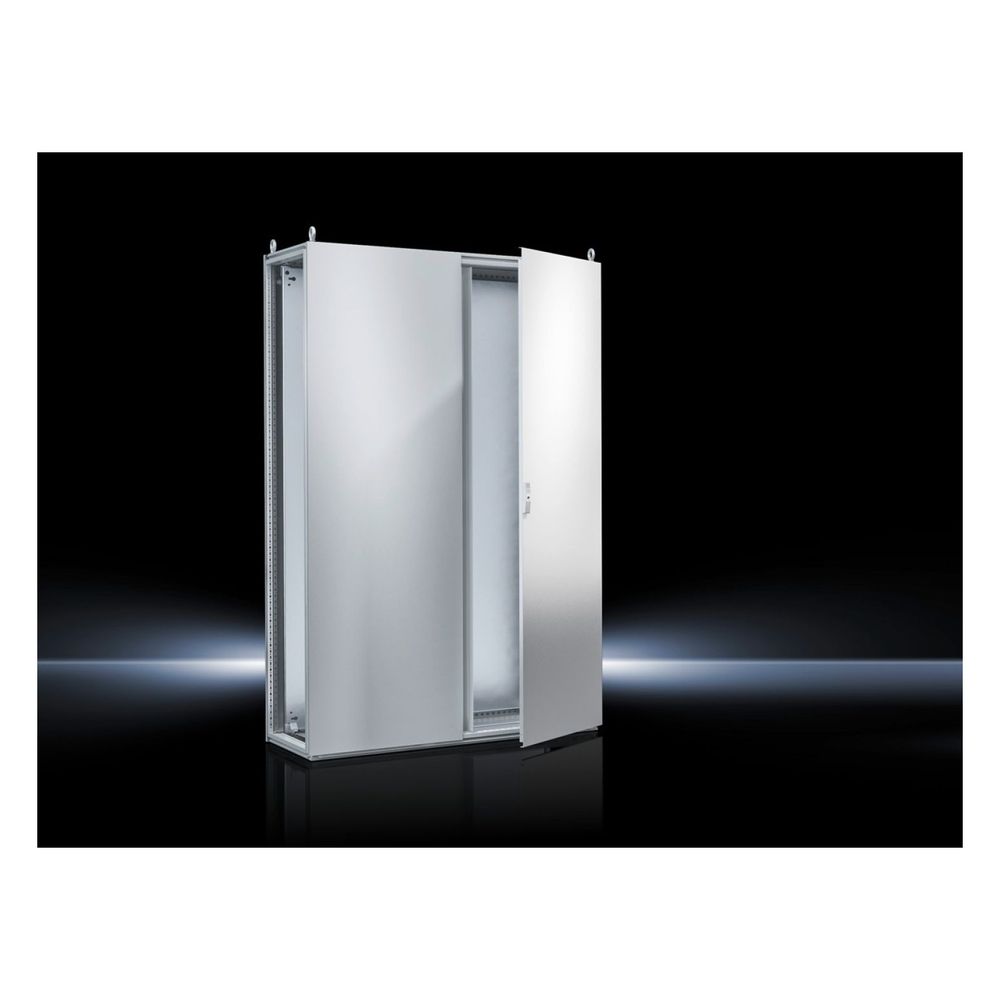

Rittal Anreihschrank TS 8 8206500, 1200x2000x600mm, Stahlblech, RAL 7035
Das modulare Anreih-System TS 8 von Rittal bietet eine robuste Lösung für den industriellen Schaltschrankbau. Mit seinen Abmessungen von 1.200 x 2.000 x 600 mm und der zweitürigen Ausführung ermöglicht der Schrank eine effiziente Raumausnutzung sowie eine flexible Anreihbarkeit. Die Konstruktion basiert auf einem symmetrischen Profilrahmen, der durch eine hochwertige Pulverbeschichtung in RAL 7035 geschützt ist.
Flexibler Innenausbau
Das Herzstück bildet das 25-mm-Lochraster, das eine Montage von Komponenten in drei Richtungen erlaubt. Die tiefenverstellbare Montageplatte lässt sich über integrierte Kunststoffgleitstücke präzise anpassen, während der verstärkte Türrahmen zusätzliche Befestigungsmöglichkeiten bietet. Durch die Bodenaufstellung und die dreifach geteilten Bodenbleche ist eine einfache Kabeleinführung von unten sichergestellt.
Sicherheit und Schutzart
Der Schrank erfüllt die Schutzart IP 55 und bietet mit der Stoßfestigkeit IK09 eine hohe mechanische Belastbarkeit. Ein automatischer Potenzialausgleich aller Flachteile ist integriert, was die Erdung der Komponenten vereinfacht. Die vierfache Verriegelung der Schlosstür sorgt für einen sicheren Verschluss des Gehäuses.
Dieses Anreih-System überzeugt durch hohe Stabilität und eine durchdachte Konstruktion, die eine maximale Raumausnutzung ermöglicht. Mit der Schutzart IP 55 und der robusten Stahlblech-Ausführung ist das System für vielfältige industrielle Anforderungen ausgelegt. Die Kombination aus dem 25-mm-Lochraster und der tiefenverstellbaren Montageplatte bietet Anwendern eine hohe Flexibilität bei der Konfiguration und Erweiterung der Schrankeinheit.
Technische Daten
- Breite: 1.200 mm
- Höhe: 2.000 mm
- Tiefe: 600 mm
- Schutzart: IP 55
- Stoßfestigkeit: IK09
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Abmessung Montageplatte: 1.099 mm x 1.896 mm
Lieferumfang
- 1x Schrankgerüst
- 2x Türen
- 1x Montageplatte
- 1x Rückwand
- 1x Dachblech
- 1x Bodenbleche (3-fach geteilt)
- 4x Transportösen
- 2x TS Montageschienen 18 x 38 mm
- 2x Montagestege in Schranktiefe
Technische Daten
| Hersteller | Rittal |
| 2 Montagestege in Schranktiefe | Ja |
| Abmessung Montageplatte | 1.099 mm x 1.896 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 2.000 mm Tiefe: 600 |
| Anreihbar | Ja |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Ja |
| Approbation RMRS | Ja |
| Approbation TUEV | Ja |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8206500 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenaufstellung möglich | Ja |
| Branchentext - Bulletpoints | Das modulare Design von Rittal ermöglicht effiziente System-Updates, flexible Anreihoptionen und nahezu endlose Konfigurationen, die alle auf einem robusten 16-fachen Rohrrahmensystem basieren / Der Rahmen kann Gewichte von bis zu 0,675 kg auf der Montageplatte tragen und bietet eine mehrstufige Montagemöglichkeit für unübertroffene Flexibilität / Das 25-mm-Lochmuster ermöglicht die Montage von Komponenten und Zubehör in drei Richtungen - in der Höhe, Breite und Tiefe - und bietet so eine maximale Raumausnutzung (bis zu 30 % mehr verfügbarer Raum als bei herkömmlichen NEMA-Gehäusen gleicher Größe) / Die Tür ist mit einem aufgesetzten Rahmen verstärkt, der im 25-mm-Raster z. B. für die Befestigung von Kanälen, Kabelbäumen, Schaltplantaschen dient / Das abgedichtete Dach ist mit abnehmbaren Ösenschrauben gesichert, die direkt mit dem Gehäuserahmen verschraubt werden, um vor Schmutz und Feuchtigkeit abzudichten |
| Branchentext - Text | Genial einfach, vollsymmetrisch und weltweit patentiert, das ist die Erfolgsformel des Rittal TS 8-Feldschranksystems |
| Branchentext - Überschrift | TS 8 modulare, freistehende Anreihschränke |
| Breite | 1200 |
| Breite Montageplatte | 1099 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177250888 |
| ECCN Code | NOT_RELEVANT |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Gewicht | 194,6 kg |
| Gewicht (pro VE) | 194.6 |
| Großhandel - gelistete Nummer | 230502 |
| Großhandel - gelistete Nummer Schweden | 24004006 |
| Höhe | 2000 |
| Höhe Montageplatte | 1896 |
| Infotext Keyuser - nur intern | 13.03.2018 NT/PS: Lieferumfang angepasst (für Internet) (wegen Unterschiede zu 400 B Schränken), VXNews022, VX Montageplatte in SE 8 und TS 8 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Bei eintürigen Schränken Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / 4 Transportösen / Verschluss: 3 mm Doppelbart |
| Lieferumfang (Variantenebene) | Bodenbleche / Montageplatte / 2 TS Montageschienen 18 x 38 mm / 2 Montagestege in Schranktiefe montiert |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 |
| Material (Variantenebene) | Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material für Filterfunktion | Stahlblech |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack |
| Oberfläche (Variantenebene) | Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| Produktserie | TS Topschrank |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 1.197 mm Höhe: 2.005 mm Tiefe: 605 |
| Reale Breite | 1197 |
| Reale Höhe | 2005 |
| Reale Tiefe | 605 |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 600 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Wandbefestigung möglich | Nein |
| Wandeinbau | Nein |
| Werkstoff | Stahl |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | TS 8 |
| WEEE-Nr. | 11161726 |
