Beschreibung

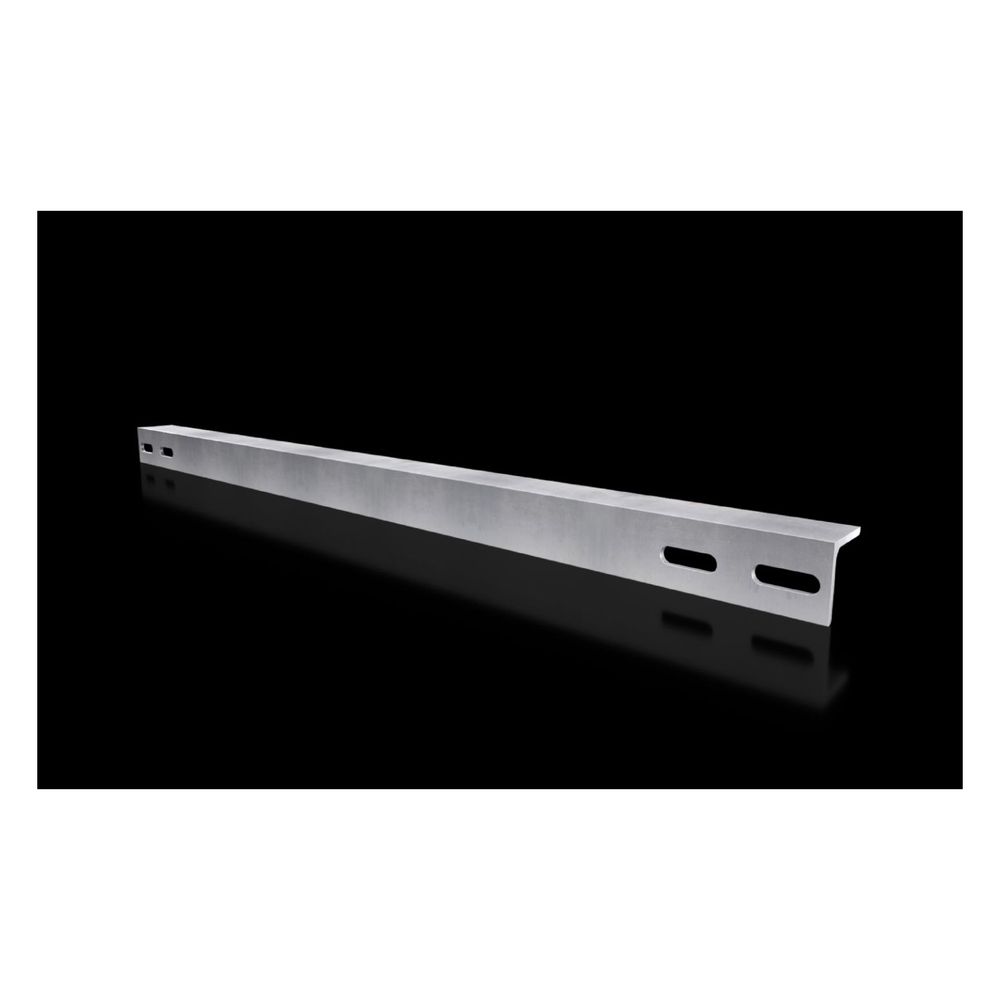

Rittal Kabelabfangschiene VX 8619.420, 754mm, Stahl, Verzinkt
Diese Kabelabfangschiene in Winkelprofil-Ausführung dient der Zugentlastung bei der Kabeleinführung in Schaltschränken. Das aus verzinktem Stahl gefertigte Bauteil ist für eine Schrank- oder Sockelbreite von 800 mm ausgelegt und ermöglicht eine flexible Installation.
Montage und Anwendung
Die Schiene ist für eine tiefenvariable Montage konzipiert, die im 25 mm-Maßraster am horizontalen Schrankprofil oder direkt im Sockel erfolgt. Durch diese Bauweise lässt sich die Kabelführung präzise an die Anforderungen im Schaltschrank anpassen. Die robuste Konstruktion aus Metall sorgt für eine stabile Fixierung der Leitungen innerhalb der Gehäusesysteme VX, VX SE, AX sowie Pult- und Standpulten vom Typ CX.
Die Kabelabfangschiene ist exakt auf die Anforderungen für 800 mm breite Systeme abgestimmt. Durch die verzinkte Oberfläche und die stabile Ausführung aus Stahl wird eine dauerhafte Funktionalität bei der Kabelführung sichergestellt.
Technische Daten
- Ausführung: Kabelabfangschiene
- Material: Stahl
- Oberfläche: Verzinkt
- Länge: 754 mm
- Passend für Breite: 800 mm
Lieferumfang
- 2x Kabelabfangschiene
- Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Länge: 754 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8619420 |
| Ausführung | Kabelabfangschiene |
| Breite | 800 |
| EAN-13 | 4028177921948 |
| Einbaumöglichkeiten AX | In Gehäusebreite 800 mm, in Verbindung mit der Schiene für Innenausbau AX und Bodenausbauschiene für AX |
| Einbaumöglichkeiten AX Sockel | In Sockelbreite 800 |
| Einbaumöglichkeiten AX, Edelstahl | In Gehäusebreite 800 |
| Einbaumöglichkeiten VX | In Schrankbreite 800 mm, im Boden |
| Einbaumöglichkeiten VX SE | In Schrankbreite 800 mm, im Boden |
| Einbaumöglichkeiten VX Sockel | In Sockelbreite/-tiefe 800 mm, in Verbindung mit Halte-/Distanzstück |
| Einbaumöglichkeiten VX Sockel, Edelstahl | In Sockelbreite 800 mm, in Verbindung mit einer Mutter M8 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Kabelabfangung und -fixierung |
| Geeignet für 482,6 mm (19 Zoll)-Montage | Nein |
| Gewicht | 2,03 kg |
| Gewicht (pro VE) | 4.36 |
| Infotext Keyuser - nur intern | 08.2018 PStr: Längenangaben angeben auch wenn in Print nicht dargestellt. Entscheidung NK/CD. Längenänderung von XX85mm auf XX54 mm.02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Katalogseite in HB 36 | 1059 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Länge | 754 |
| Material (Produktebene) | Stahl |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für | Sockel-System AX / Sockel-System VX / Sockel-System VX, Edelstahl |
| Passend für Breite | 800 |
| Passend für Gehäusetyp | VX / VX SE / AX / Pultunterteil CX / Standpult CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 800 mm Gehäusetyp: VX SE Gehäusetyp: AX Gehäusetyp: Pultunterteil CX Gehäusetyp: Standpult CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE AX Pultunterteil CX Standpult CX Breite: = 800 |
| Produktbeschreibung (Description Temporary) | Zur Zugentlastung bei der Kabeleinführung. Tiefenvariable Montage im 25 mm-Maßraster am horizontalen Schrankprofil oder im Sockel. |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 2 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
