Beschreibung

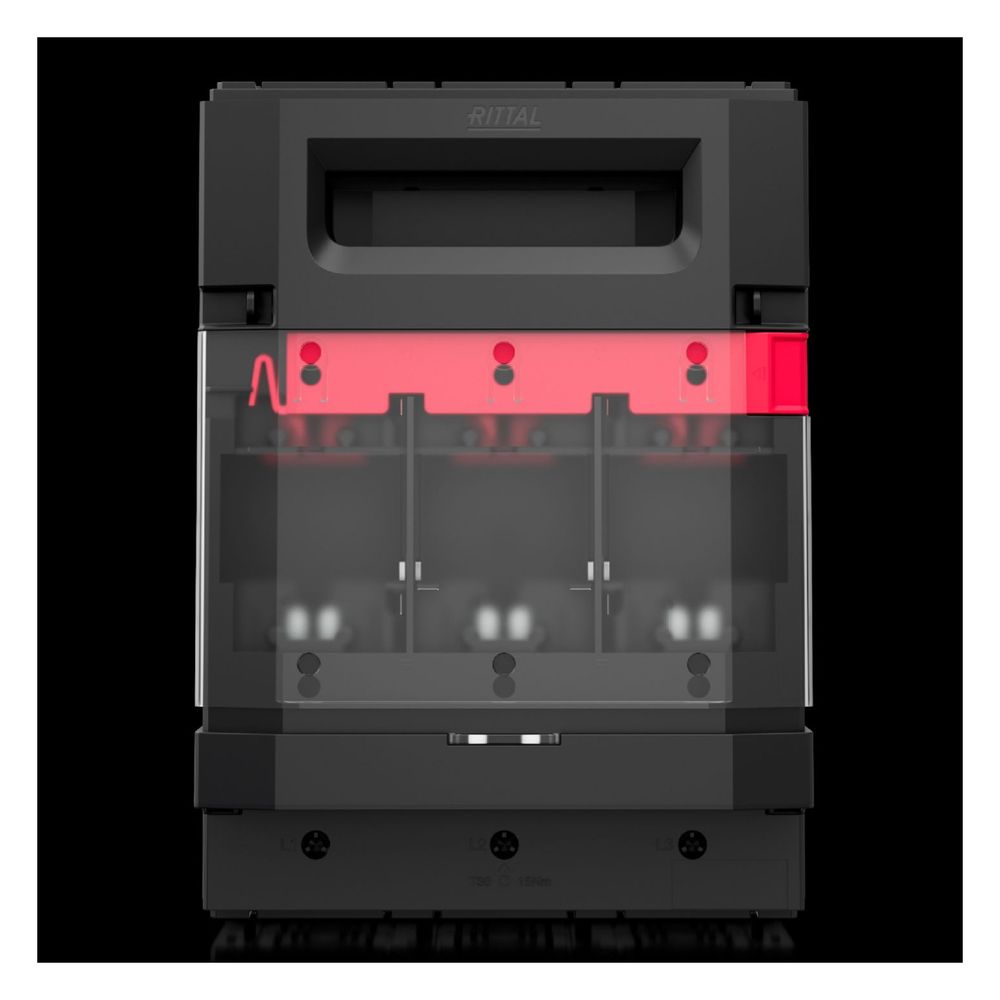

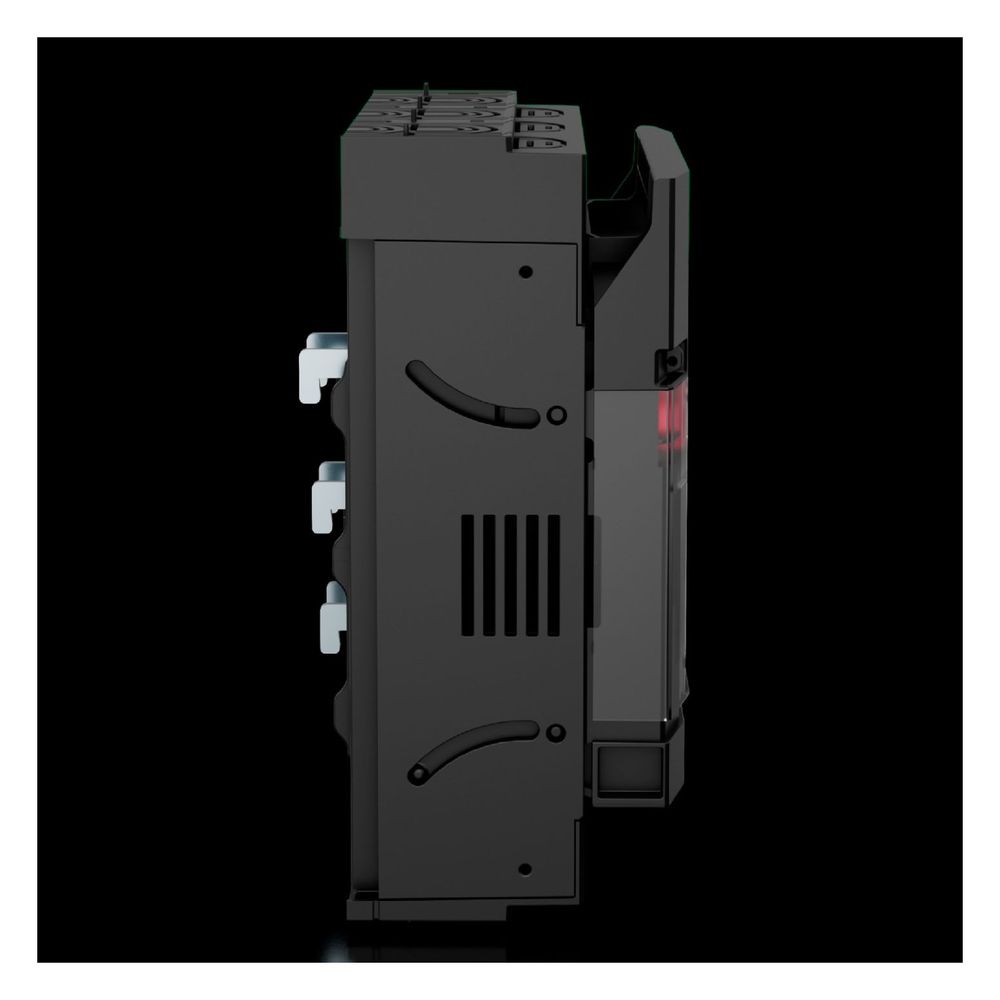

Rittal NH-Sicherungslasttrenner RiLineX 9362210, 400A 3-polig, 208,5x298,6x134,6mm, Polyamid, RAL 9005/RAL 35745
Dieser NH-Sicherungslasttrenner der Größe 2 von Rittal ermöglicht eine effiziente Stromverteilung in 60 mm Sammelschienensystemen. Mit einem Nennstrom von 400 A und einer Bemessungsbetriebsspannung von 690 V AC ist das 3-polige Gerät für anspruchsvolle industrielle Anwendungen ausgelegt. Die flexible Montage und der werkzeuglos umrüstbare Leitungsabgang sorgen für eine einfache Integration in bestehende Infrastrukturen.
Funktionalität und Sicherheit
Das Gehäuse aus robustem Polyamid bietet eine hohe Betriebssicherheit und erfüllt die Anforderungen der Schutzart IP 2XB. Für Wartungsarbeiten ist der Deckel abschließbar sowie plombierbar und verfügt über eine Parkposition, die den Zugang erleichtert. Eine sichere Spannungsprüfung wird durch separate Öffnungen im Deckel ermöglicht, ohne das Gerät öffnen zu müssen. Die Kontaktbahnen aus versilbertem Elektrolytkupfer gewährleisten eine zuverlässige Leitfähigkeit.
Montage und Anpassung

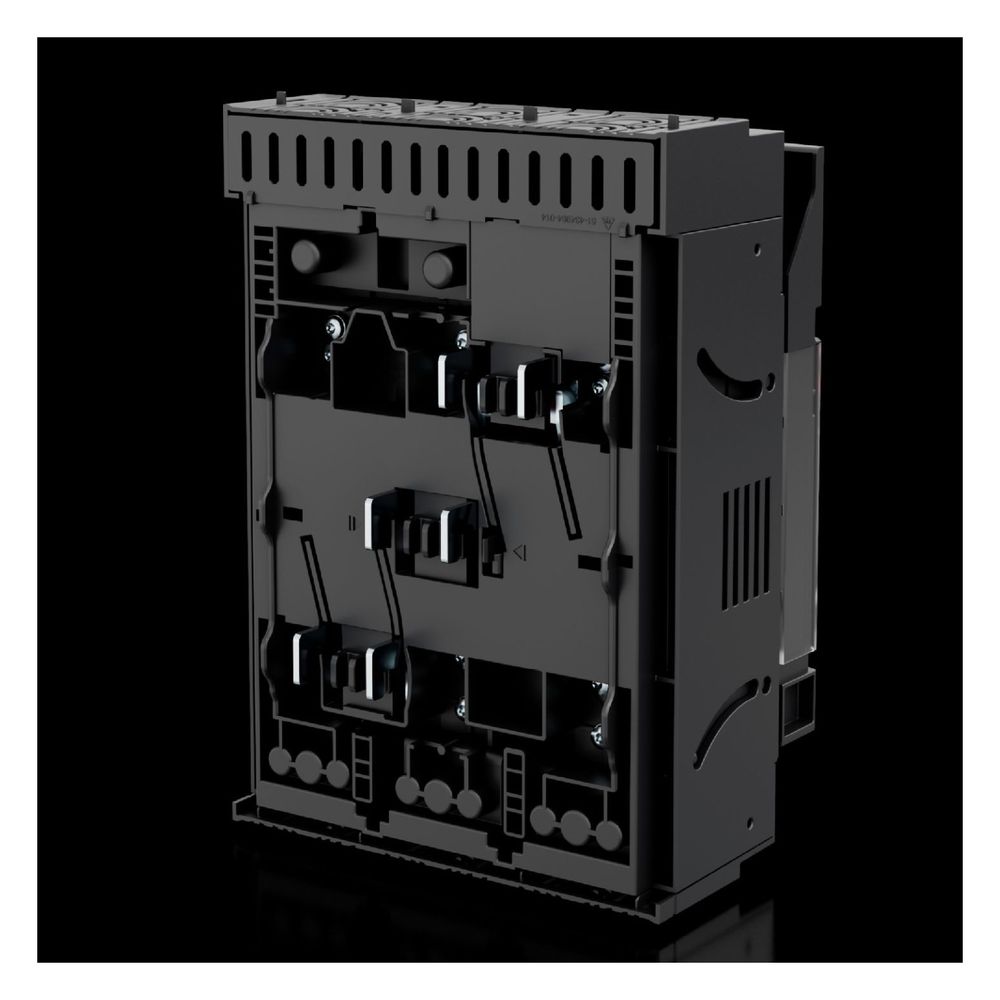

Das System ist für den direkten Einsatz auf Sammelschienensystemen mit einem Mittenabstand von 60 mm konzipiert. Es lässt sich werkzeuglos an verschiedene Schienenbreiten von 15 mm bis 30 mm sowie Schienendicken von 5 mm bis 10 mm anpassen. Der elektrische Anschluss erfolgt über M10-Schraubanschlüsse, wobei der Leitungsabgang je nach Bedarf flexibel nach oben oder unten ausgerichtet werden kann.
Technische Daten
- NH-Baugröße: 2
- Nennstrom (max.): 400 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Anschlussart: Schraube M10
- Schutzart: IP 2XB
- Breite: 208,5 mm
- Höhe: 298,6 mm
- Tiefe: 134,6 mm
- Verlustleistung (max.): 98 W
Dieser NH-Sicherungslasttrenner überzeugt durch seine hohe Flexibilität und Sicherheit bei der Absicherung von Stromkreisen. Mit einer maximalen Strombelastbarkeit von 400 A und der Eignung für 690 V AC bietet das Gerät eine leistungsstarke Lösung für moderne Schaltanlagen. Die einfache Handhabung durch den werkzeuglosen Umbau und die integrierten Messstellen für die Spannungsprüfung unterstützen eine effiziente Wartung und hohe Anlagenverfügbarkeit.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 208,5 mm Höhe: 298,6 mm Tiefe: 134,6 |
| Anschlussart, elektrisch | Schraube M10 |
| Artikelnummer | RITTAL-9362210 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Bemessungsbetriebsspannung | 690 V AC |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 46.16 |
| Breite | 208.5 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001587 |
| Farbe | RAL 9005 RAL 35745 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 3,942 kg |
| Höhe | 298.6 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom (max) | 400 |
| NH-Baugröße | 2 |
| PCF-Wert - Carbon footprint value | 26.35 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 26,35 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 2 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 134.6 |
| Verlustleistung (max) | 98 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
