Beschreibung

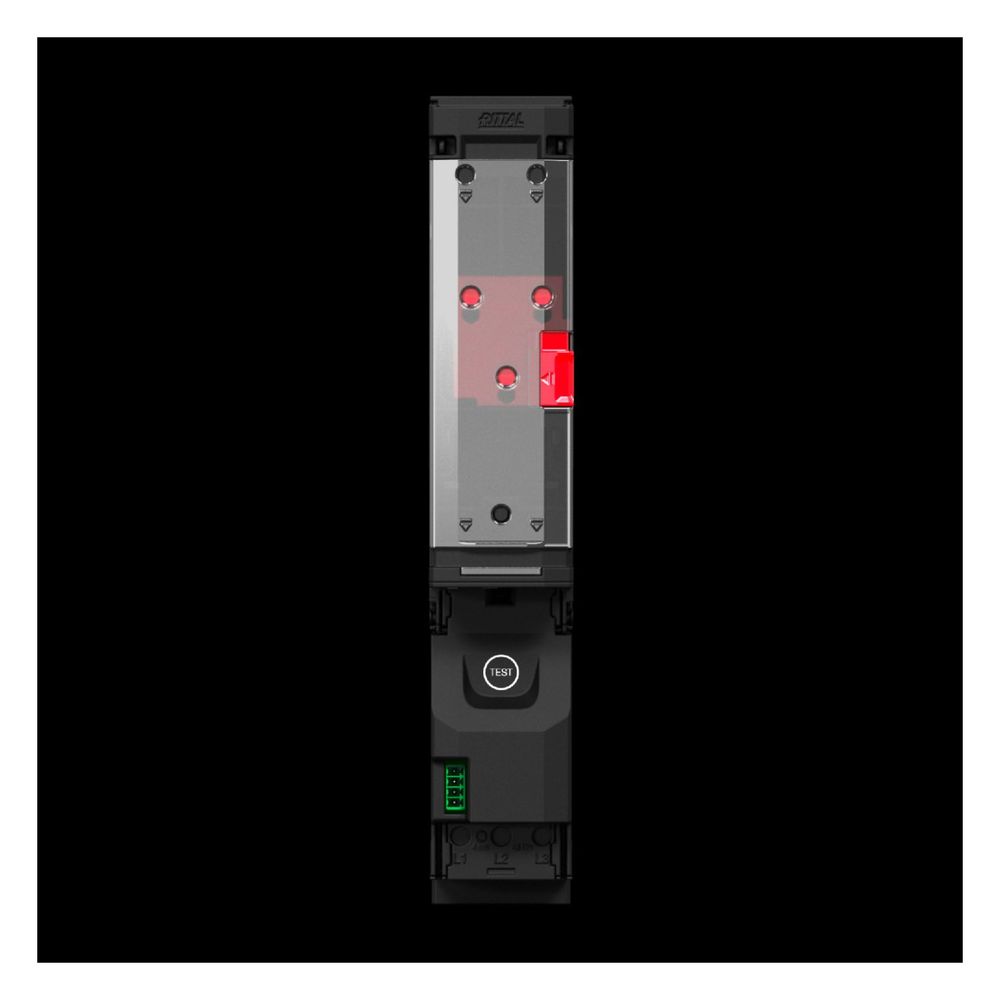

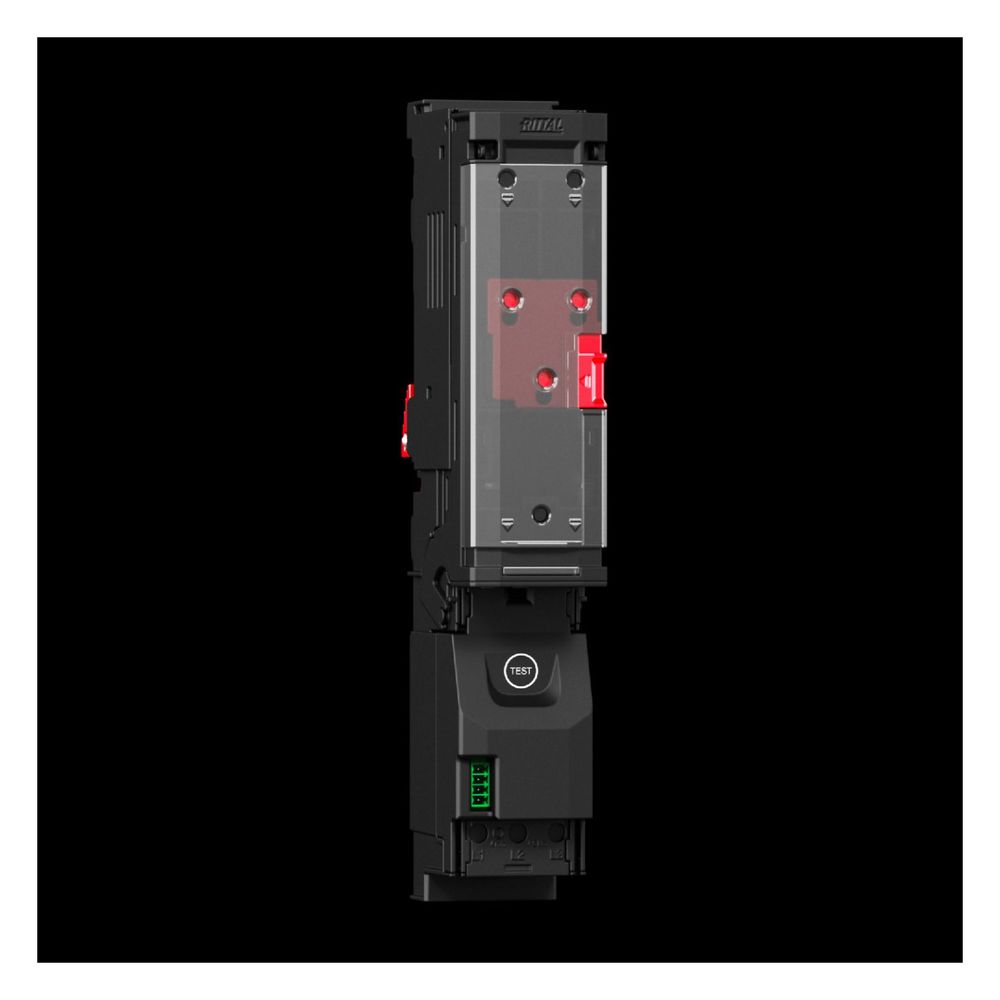

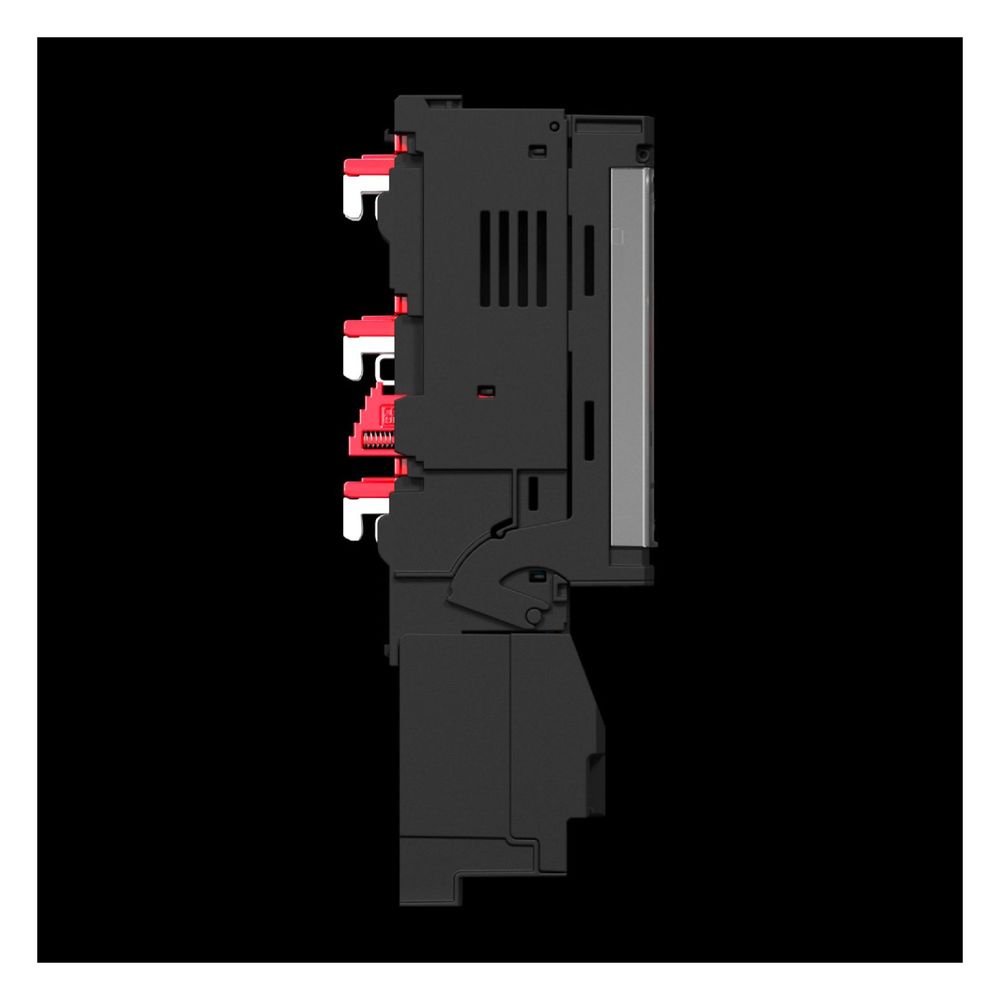

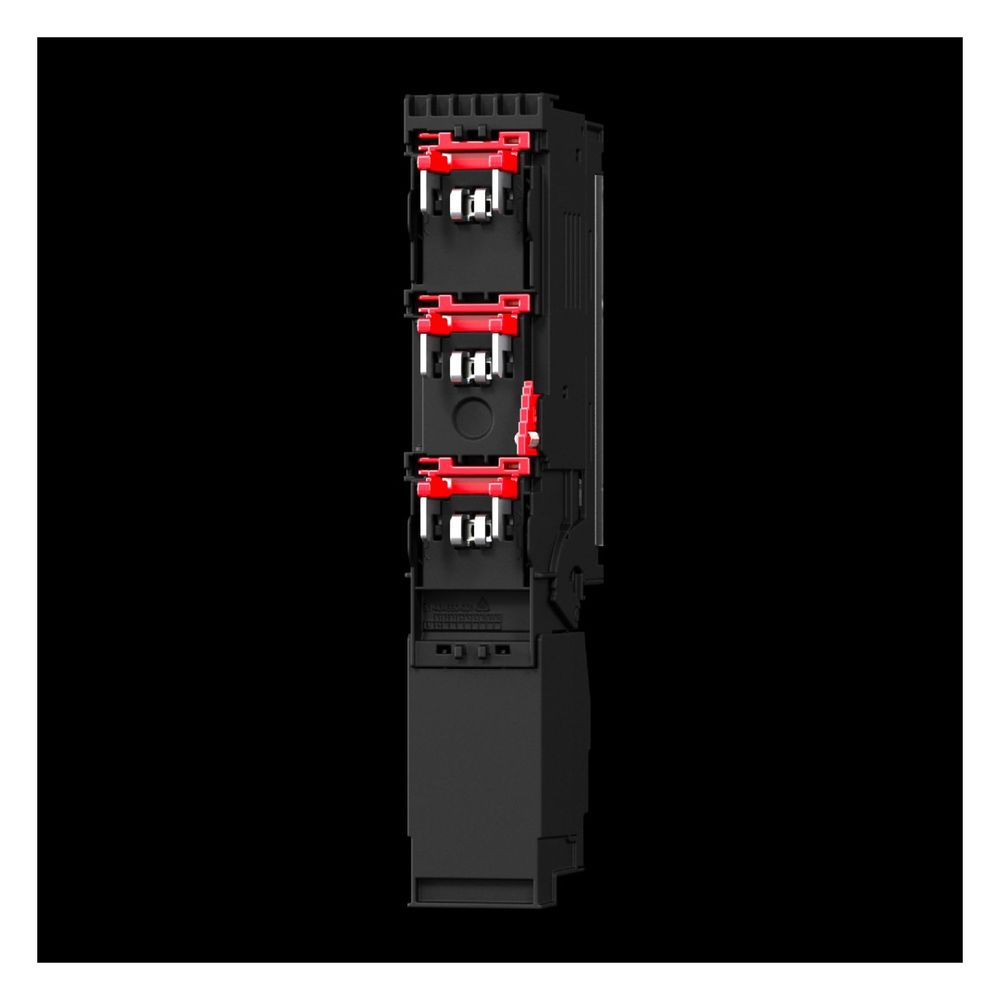

Rittal NH-Sicherungslasttrenner RiLineX Gr.000, 125A 3-polig, 301,1x53x103mm, Polyamid, RAL 9005/RAL 35745
Dieser 3-polige NH-Sicherungslasttrenner der Größe 000 ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert und ermöglicht eine sichere Stromverteilung bis 125 A. Das Gerät mit unterem Leitungsabgang zeichnet sich durch eine elektronische Sicherungsüberwachung sowie eine flexible Rahmenklemme für Rundleiter aus. Dank der werkzeuglosen Montage und anpassbaren Schienenstärken eignet sich das System für effiziente Schaltanlagenkonfigurationen.
Funktionalität und Sicherheit
Das Gehäuse aus Polyamid ist für eine Bemessungsbetriebsspannung von 690 V AC ausgelegt. Der Deckel ist abschließbar sowie plombierbar, was den Schutz vor unbefugtem Zugriff erhöht. Für Wartungsarbeiten ist eine Parkposition integriert, während separate Öffnungen eine einfache Spannungsprüfung ermöglichen. Die elektronische Sicherungsüberwachung sorgt für eine zuverlässige Zustandsanzeige im laufenden Betrieb.
Montage und Anschluss
Die Installation erfolgt direkt auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das System ist werkzeuglos auf Schienenstärken von 5 mm oder 10 mm einstellbar und unterstützt Schienenbreiten von 15 mm bis 30 mm. Der elektrische Anschluss der Rundleiter erfolgt über eine Rahmenklemme, die feindrähtige Leiter mit einem Querschnitt von 1,5 mm² bis 50 mm² aufnimmt.
Dieser NH-Sicherungslasttrenner kombiniert kompakte Abmessungen mit hoher Funktionalität für anspruchsvolle Anwendungen in der Energieverteilung. Mit einer maximalen Bemessungsbetriebsspannung von 690 V AC und einem Nennstrom von 125 A bietet das Gerät eine leistungsfähige Lösung für 3-polige Systeme. Die integrierte elektronische Sicherungsüberwachung und die praxisorientierten Wartungsfunktionen erleichtern den Betrieb und erhöhen die Anlagensicherheit.
Technische Daten
- NH-Baugröße: 000
- Nennstrom (max.): 125 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Leitungsanschluss: Rahmenklemme
- Leitungsquerschnitt: 1,5 - 50 mm²
- Leitungsabgang: unten
- Schutzart: IP 2XB
- Abmessungen (BxHxT): 53 mm x 301,1 mm x 103 mm
Lieferumfang
- 1x NH-Sicherungslasttrenner
- 1x Anschlussstecker für elektrische Sicherungsüberwachung
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 53 mm Höhe: 301,1 mm Tiefe: 103 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 1,5 - 50 |
| Anschluss von Rundleitern, feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschlussart, elektrisch | Rahmenklemme |
| Artikelnummer | RITTAL-9362423 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsisolationsspannung | 1000 |
| Bemessungsisolationsspannung Ui | 1000 |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 13.62 |
| Breite | 53 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001686 |
| Farbe | RAL 9005 RAL 35745 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gebrauchskategorie | AC-23B (400 V/100 A) / AC-22B (500 V/100 A) / AC-21B (690 V/100 A) / DC-22B (250 V/100 A) |
| Gewicht | 0,985 kg |
| Höhe | 301.1 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | unten |
| Lieferumfang (Variantenebene) | Inkl. Anschlussstecker für elektrische Sicherungsüberwachung |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Ja |
| Mit Sicherungsüberwachung | Ja |
| Nennstrom (max) | 125 |
| NH-Baugröße | 000 |
| PCF-Wert - Carbon footprint value | 6.54 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 6,54 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 50 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 1.5 |
| Querschnitt Rundleiter feindrähtig ohne Hülse max | 16 |
| Querschnitt Rundleiter feindrähtig ohne Hülse min | 1.5 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 000 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 103 |
| Verlustleistung (max) | 36 |
| Verlustleistung je Schmelzeinsatz (max) | 9 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Aufrastmontage bis 250 A und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | mit elektronischer Sicherungsüberwachung (ESÜ) |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
