Beschreibung

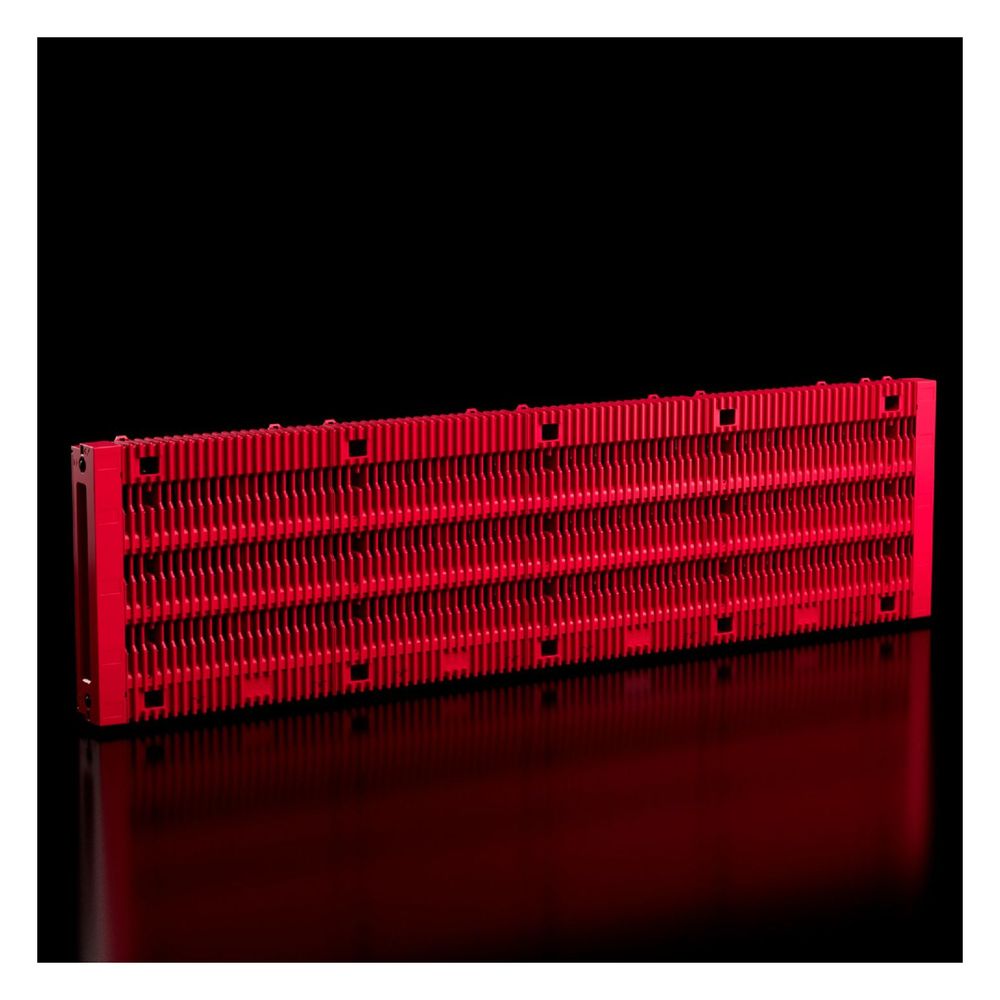

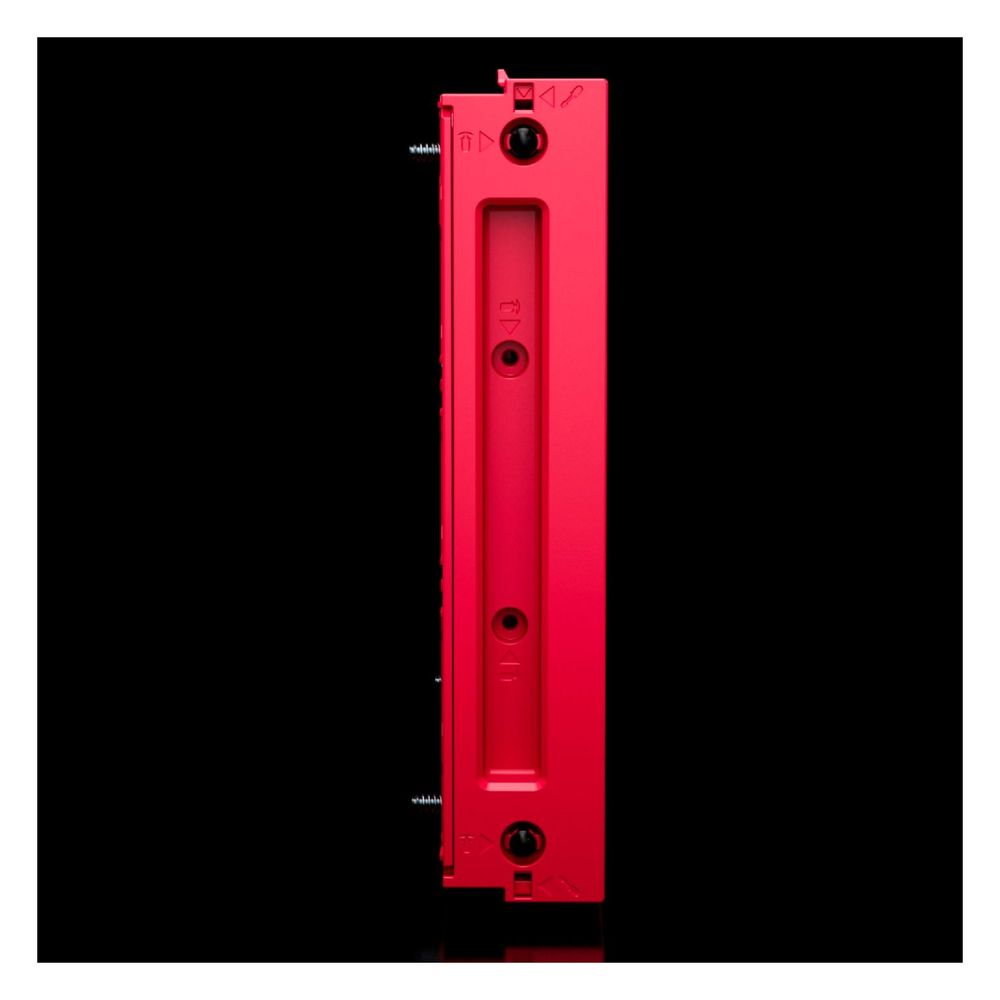

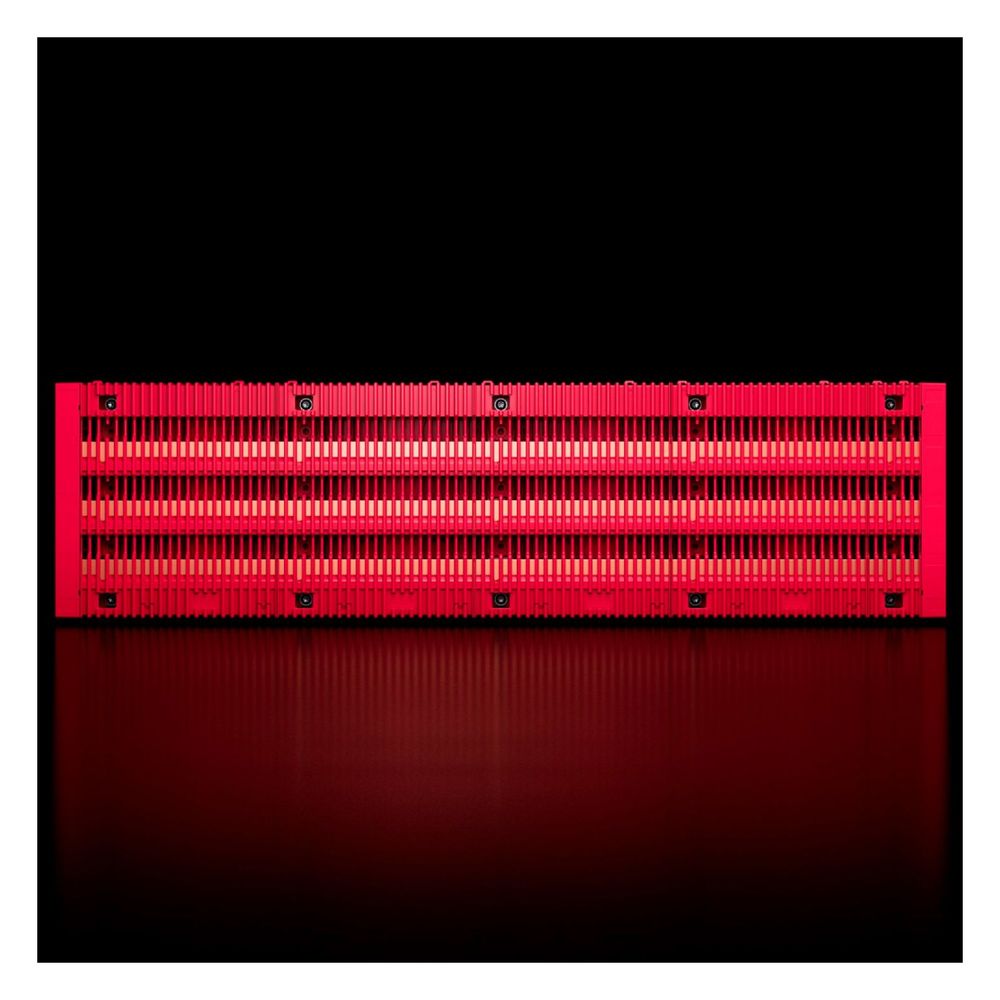

Rittal RiLineX Komplett-Board 9360004, 550 A 3-polig 60mm, Kupfer, RAL 35745/RAL 9005
Das Rittal RiLineX Komplett-Board ist ein 3-poliges Sammelschienensystem für die effiziente Stromverteilung in Schaltschränken mit einer Breite von 1000 mm. Mit einem Bemessungsstrom von bis zu 550 A und einer geprüften Kurzschlussfestigkeit von 45 kA bietet das System eine leistungsfähige Lösung für Anwendungen bis 1000 V AC sowie 1500 V DC. Die vormontierte Einheit ermöglicht eine flexible Montage in horizontaler, vertikaler oder überkopf-Ausrichtung.
Flexibler Systemaufbau

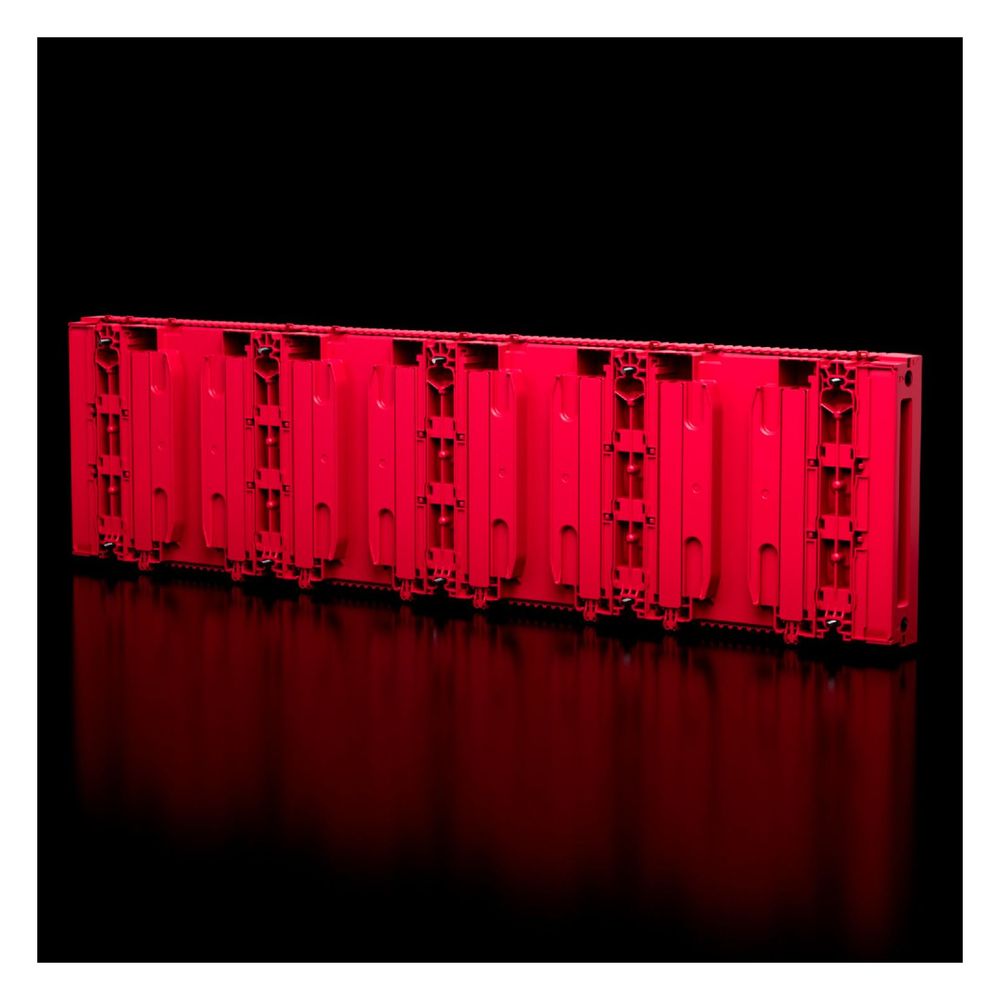

Das System zeichnet sich durch eine hohe Flexibilität bei der Installation aus. Eine integrierte Kabelführung im Rückbereich des Boards erleichtert die Leitungsverlegung, während die einfache Anreihung mehrerer Boards eine bedarfsgerechte Erweiterung erlaubt. Die Konstruktion aus Polyamid und Kupfer ist nach IEC 61439 sowie UL 508 zugelassen und unterstützt durch vollständig digitale Produktdaten eine effiziente Planung und Dokumentation.
Schutz und Sicherheit
Das Board ist standardmäßig berührungsgeschützt gemäß Schutzart IP 2XB ausgeführt. Bei Bedarf lässt sich dieser Schutz durch den Einsatz von Abdeckstreifen auf IP 3X erhöhen. Die robuste Auslegung für einen Betriebstemperaturbereich von -5 °C bis 55 °C sowie die Eignung für Gleich- und Wechselstromanwendungen machen das System zu einer zuverlässigen Komponente für anspruchsvolle Energieverteilungsaufgaben.
Technische Daten
- Bemessungsstrom: 550 A
- Kurzschlussfestigkeit (Icw): 45 kA
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Sammelschienenabmessung: 30 mm x 5 mm
- Abmessungen (BxHxT): 905 mm x 246 mm x 49,2 mm
- Schutzart: IP 2XB
- Bemessungsspannung: 1000 V AC / 1500 V DC
Durch die Kombination aus vormontierten Komponenten und digitalen Produktdaten reduziert das System die Montagezeit sowie den Planungsaufwand erheblich. Die hohe Kurzschlussfestigkeit von 45 kA und die vielseitigen Montagemöglichkeiten gewährleisten eine sichere und flexible Stromverteilung in industriellen Schaltschrankumgebungen.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 905 mm Höhe: 246 mm Tiefe: 49,2 |
| Artikelnummer | RITTAL-9360004 |
| Bemessungsisolationsspannung Ui | 1000 / 1500 |
| Bemessungskurzzeitstromfestigkeit | 45 |
| Bemessungsspannung | 1000 / 1500 / 600 / 600 |
| Bemessungsstoßspannung | 12 |
| Bemessungsstoßstromfestigkeit Ipk | 115.5 / 94.5 |
| Bemessungsstrom | 540 |
| Bemessungsstrom max | 550 |
| Betriebs-Luftfeuchtigkeit max | 90 |
| Betriebs-Luftfeuchtigkeit min | 10 |
| Betriebstemperatur max | 55 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...55 |
| Brandlast | 94.939 |
| Breite | 905 |
| Color (Product level) | RAL 35745 / RAL 9005 |
| EAN-13 | 4028177997424 |
| Elektrische Werte UL (SCCR) | 45 kA - 600 V, RMS, unprotected / 100 kA - 600 V, Fuse Class L max. 1600 A, JDDZ/7 / 100 kA - 600 V, Circuit Breaker max. 600 A, DIVQ/7 / 100 kA - 480 V, Circuit Breaker max. 800 A, DIVQ/7 / 65 kA - 600 V, Circuit Breaker max. 800 A, DIVQ/7 |
| Farbe | RAL 35745 RAL 9005 |
| Frequenz der Grundschwingung | 50...60 |
| Frequenz der Grundschwingung max | 60 |
| Frequenz der Grundschwingung min | 50 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 115,5 kA 94,5 kA (UL) |
| Gewicht | 8,445 kg |
| Höhe | 246 |
| Kurzschlussfestigkeit (Icw) | 45 |
| Lagertemperatur max | 75 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...75 |
| Lieferumfang (Produktebene) | Inkl. integrierten Sammelschienen |
| Luftfeuchtigkeit (nicht kondensierend) | 10...90 |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / E-Cu |
| Nennstrom (max) | 550 |
| Normen | IEC 61 439-1/-2 / UL 508 |
| Oberflächenschutz | sonstige |
| Passend für Breite | 1000 |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: = 1.000 |
| Passend für Gehäusetyp und Abmessung - Single Value | Breite: = 1.000 |
| PCF-Wert - Carbon footprint value | 50.98 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Product Carbon Footprint - PCF | 50,98 |
| Querschnitt Sammelschiene E-Cu (Breite) | 30 |
| Querschnitt Sammelschiene E-Cu (Stärke) | 5 |
| Sammelschienenabmessung | 30 mm x 5 |
| Schienenabstand | 60 |
| Schienenhöhe | 30 |
| Schienenmittenabstand | 60 |
| Schienenstärke | 5 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 55 °C Lagertemperatur min: -25 °C Lagertemperatur max: 75 |
| Tiefe | 49.2 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Zeitersparnis durch vollständig digitale Produktdaten / Weniger Montagezeit dank vormontiertem Komplett-Board / Geeignet für Anwendungen im Bereich Wechselstrom bis 1000 V AC und Gleichstrom bis 1500 V DC / Geprüfte Kurzschlussfestigkeit bis max. 65 kA / Berührungsschutz bis IP 2XB, aufrüstbar auf IP 3X / Geprüft und zertifiziert nach IEC und UL / Einfache Erweiterung und Feldanreihung |
| Werkstoff | Kupfer |
| Zeit | 500 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | RiLineX Komplett-Board |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | UL |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
