Beschreibung

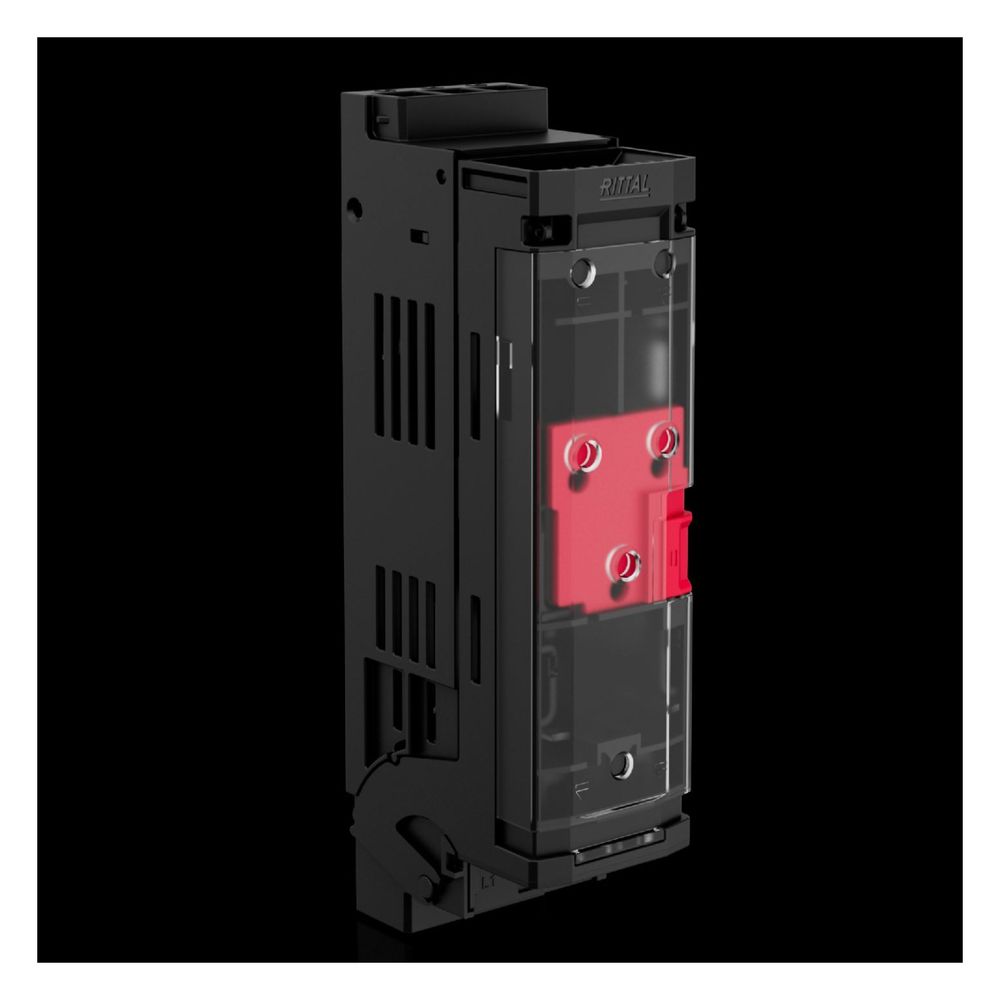

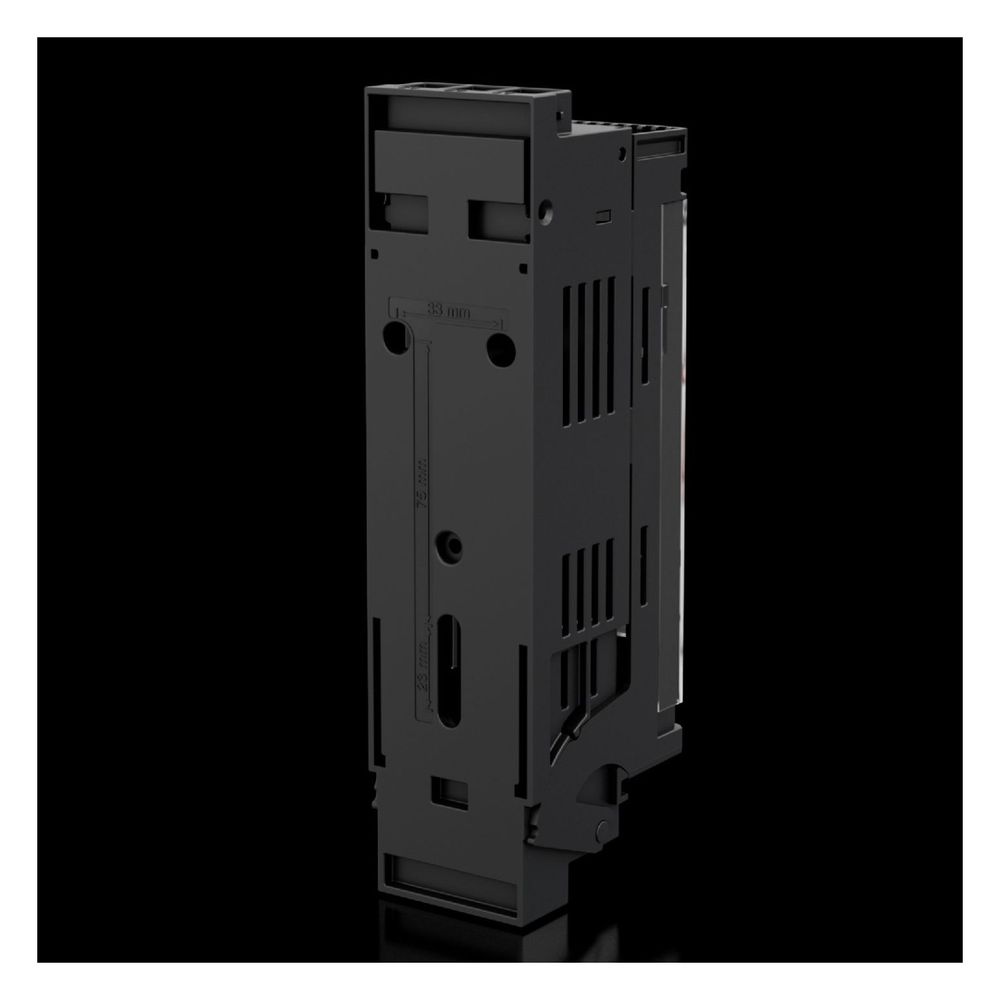

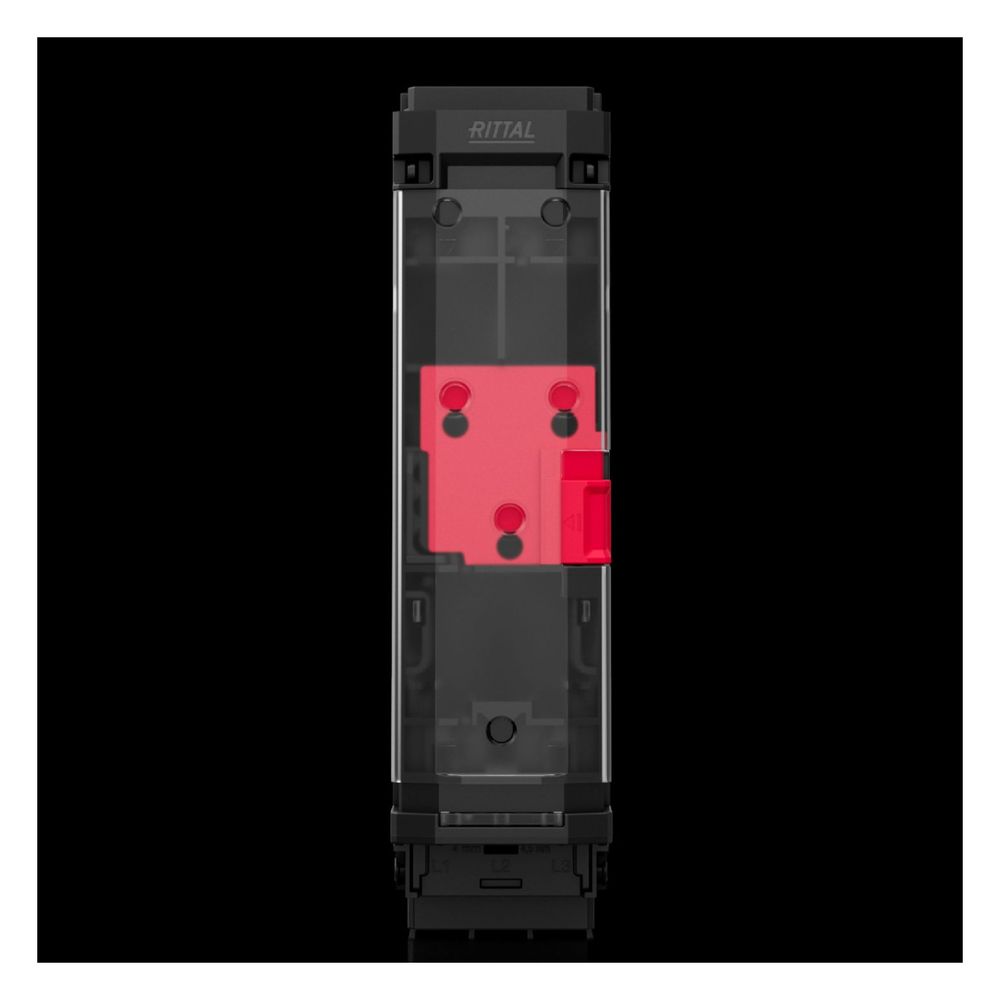

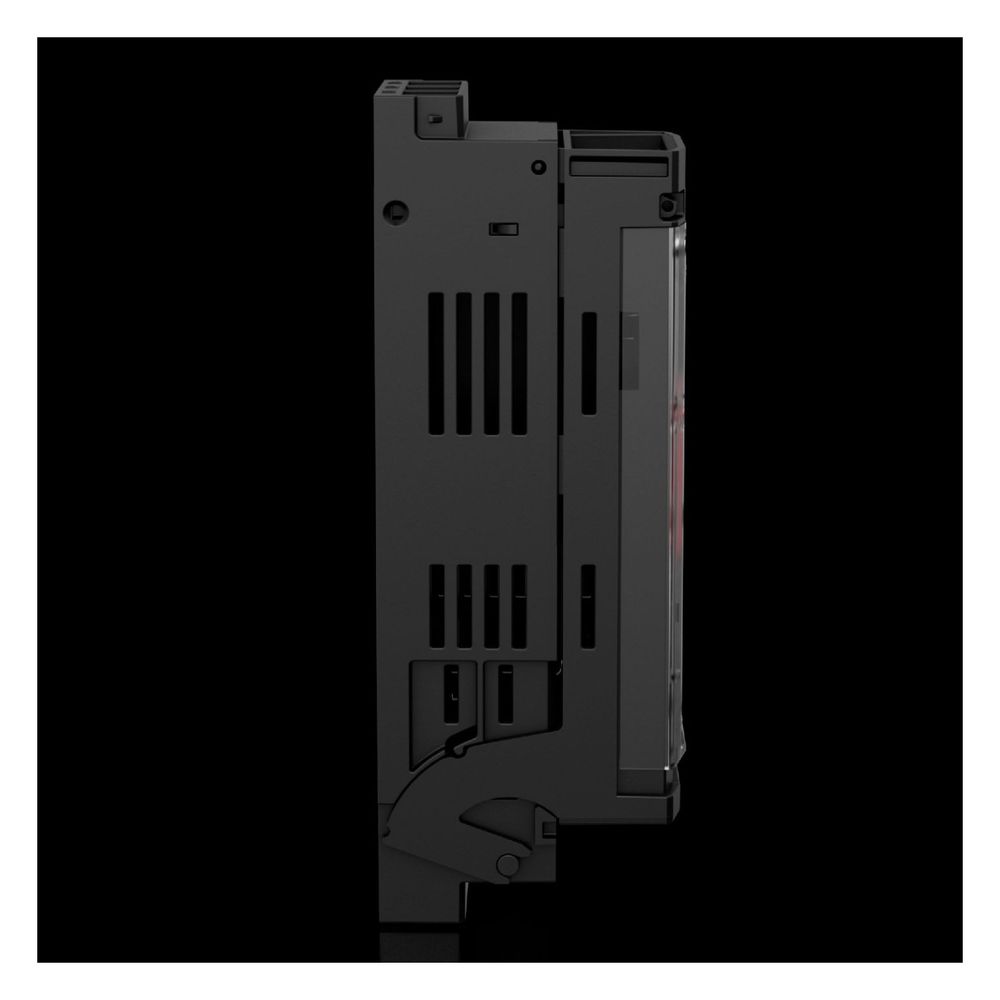

Rittal NH-Sicherungslasttrenner RiLineX 9363420, 125 A, 3-polig, 53x216x80,1mm, Polyamid, RAL 9005/RAL 35745
Der 3-polige NH-Sicherungslasttrenner der Größe 000 von Rittal ist für den Aufbau auf Montageplatten konzipiert. Mit einem Nennstrom von bis zu 125 A und einer Bemessungsbetriebsspannung von 690 V AC eignet sich das Gerät für die elektrische Energieverteilung. Die Rahmenklemme ermöglicht den Anschluss von Rundleitern mit Querschnitten von 1,5 bis 50 mm².
Funktionalität und Sicherheit
Das Gehäuse aus Polyamid erfüllt die Anforderungen der Schutzart IP 2XB. Für eine erhöhte Betriebssicherheit ist der Deckel abschließbar und plombierbar. Integrierte Messstellen erlauben eine einfache Spannungsprüfung, während eine Parkposition für den Deckel Wartungsarbeiten unterstützt. Der Leitungsabgang ist wahlweise oben oder unten realisierbar.
Technische Daten
- NH-Baugröße: 000
- Nennstrom (max.): 125 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Anschlussart: Rahmenklemme
- Leitungsquerschnitt: 1,5 - 50 mm²
- Abmessungen (BxHxT): 53 mm x 216 mm x 80,1 mm
- Schutzart: IP 2XB
- Material: Polyamid (PA 6)
Dieser NH-Sicherungslasttrenner überzeugt durch eine kompakte Bauweise und praxisorientierte Details wie den werkzeuglosen Umbau des Leitungsabgangs. Mit einer Bemessungsbetriebsspannung von 690 V AC und flexiblen Anschlussmöglichkeiten für Leiter bis 50 mm² stellt das Gerät eine zuverlässige Komponente für die professionelle Stromverteilung dar. Die Kombination aus robuster Materialqualität und Sicherheitsfunktionen wie der Plombierbarkeit sorgt für einen sicheren Betrieb.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 53 mm Höhe: 216 mm Tiefe: 80,1 |
| Anschluss von Rundleitern | 1,5 - 16 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 1,5 - 50 |
| Anschluss von Rundleitern, feindrähtig ohne Aderendhülse | 1,5 - 16 |
| Anschlussart, elektrisch | Rahmenklemme |
| Artikelnummer | RITTAL-9363420 |
| Ausführung | Für Montageplattenaufbau |
| Ausführung (Variantenebene) | Für Montageplattenaufbau |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsbetriebsspannung (max) UL | 600 V AC / 1500 V DC |
| Bemessungsisolationsspannung | 1000 |
| Bemessungsisolationsspannung Ui | 1000 |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 7.29 |
| Breite | 53 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001853 |
| Farbe | RAL 9005 RAL 35745 |
| Für Montageplattenaufbau | Ja |
| Gebrauchskategorie | AC-23B (400 V/100 A) / AC-21B (500 V/100 A) / AC-21B (690 V/100 A) / DC-22B (250 V/100 A) |
| Gewicht | 0,543 kg |
| Höhe | 216 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom (max) | 125 |
| NH-Baugröße | 000 |
| PCF-Wert - Carbon footprint value | 3.57 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 3,57 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 1,5 - 16 |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 50 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 1.5 |
| Querschnitt Rundleiter feindrähtig ohne Hülse max | 16 |
| Querschnitt Rundleiter feindrähtig ohne Hülse min | 1.5 |
| Querschnitt Rundleiter max | 16 |
| Querschnitt Rundleiter min | 1.5 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 000 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 80.1 |
| Verlustleistung (max) | 26 |
| Verlustleistung je Schmelzeinsatz (max) | 9 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
