Beschreibung

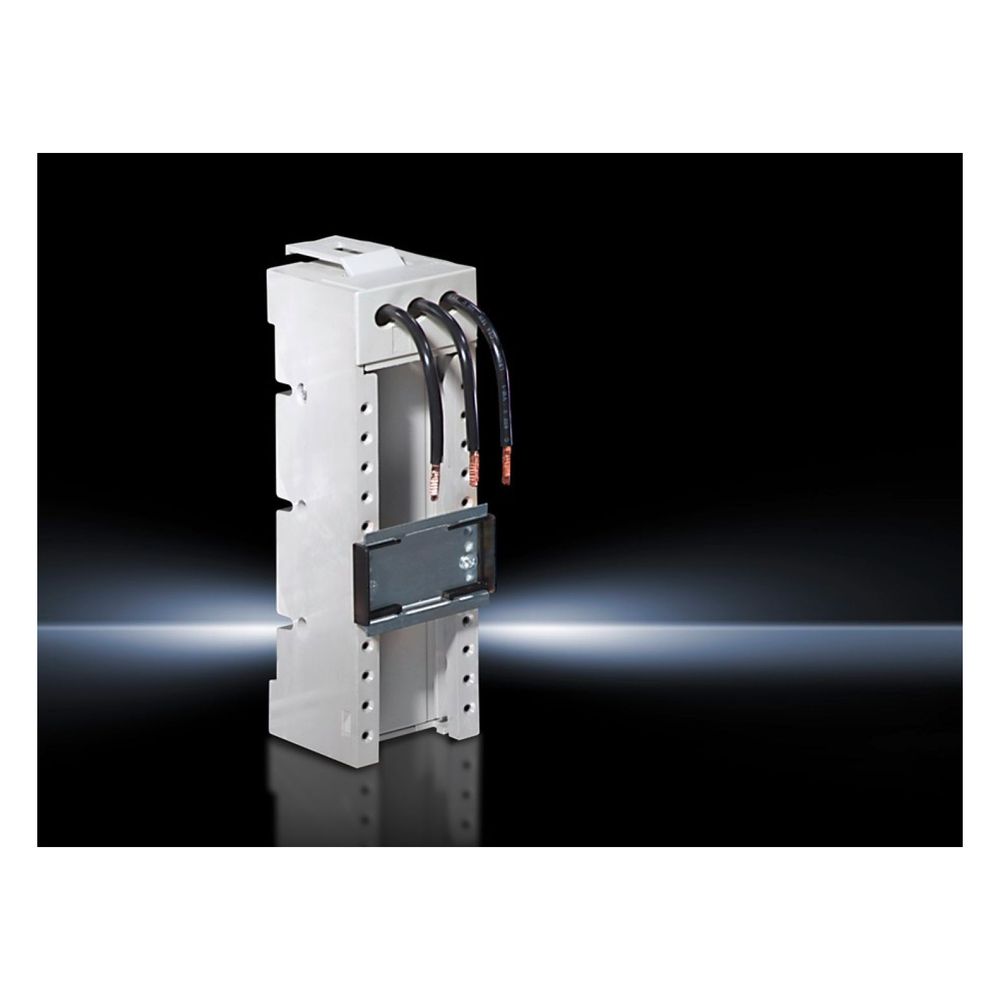

Rittal Geräteadapter RiLine Mini-PLS 9614.100, 25A 690V 3-polig 45x160mm, Polyamid, RAL 7035
Der Rittal Geräteadapter aus der Serie RiLine dient der elektrischen Anbindung von Schaltgeräten auf dem Mini-PLS Sammelschienensystem. Der 3-polige Adapter ist für eine Bemessungsbetriebsspannung von 690 V und einen Bemessungsstrom von bis zu 25 A ausgelegt. Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0.
Systemintegration und Montage
Der Adapter weist eine Baubreite von 45 mm auf und ist für einen Schienenabstand von 60 mm konzipiert. Die Montage erfolgt auf dem Mini-PLS System, wobei eine Tragschiene mit einer Höhe von 7,5 mm zur Aufnahme der Schaltgeräte zur Verfügung steht. Die Anschlussleitungen sind in der Ausführung AWG 12 ausgeführt.
Technische Daten
- Bemessungsstrom max.: 25 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Breite: 45 mm
- Höhe: 160 mm
- Tragschienenhöhe: 7,5 mm
- Anschlussleitungen: AWG 12
- Material: Polyamid
- Schienenabstand: 60 mm
Die kompakte Bauweise ermöglicht eine effiziente Stromverteilung innerhalb des Mini-PLS Systems. Mit einer Bemessungsbetriebsspannung von 690 V und einer Strombelastbarkeit von 25 A unterstützt der Adapter den Aufbau von Schaltanlagen bei gleichzeitig robuster Materialqualität.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 160 |
| Anschlussleitungen (Querschnitt) | AWG 12 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9614100 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 25 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Variant level) | RAL 7035 |
| EAN-13 | 4028177192546 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Adapter |
| Farbe | RAL 7035 |
| Gewicht | 0,29 kg |
| Gewicht (pro VE) | 0.3 |
| Höhe | 160 |
| Katalogseite in HB 36 | 296 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Passend für Hersteller (Typ) | ABB Eaton Schneider Electric Siemens MS116 PKZM0 bis 25 A PKZM01 bis 25 A PKE12 PKE32 bis 25 A GV2-P bis 25 A GV2-RT GV2-LE10 GV3 bis 25 A 3RV10 21 3RV20 21 bis 25 A 3RV10 11 3RV20 11 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 7,5 |
| Tragschienen Höhe | 7.5 |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| wird nicht mehr genutzt - Passend für Hersteller | ABB / Eaton / Schneider Electric / Siemens |
| wird nicht mehr genutzt - Passend für Schaltgerät (Typ) | MS116 / PKZM0 bis 25 A / PKZM01 bis 25 A / PKE12 / PKE32 bis 25 A / GV2-P bis 25 A / GV2-RT / GV2-LE10 / GV3 bis 25 A / 3RV10 21 / 3RV20 21 bis 25 A / 3RV10 11 / 3RV20 11 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Geräteadapter |
| WEEE-Nr. | 11161726 |
