Beschreibung

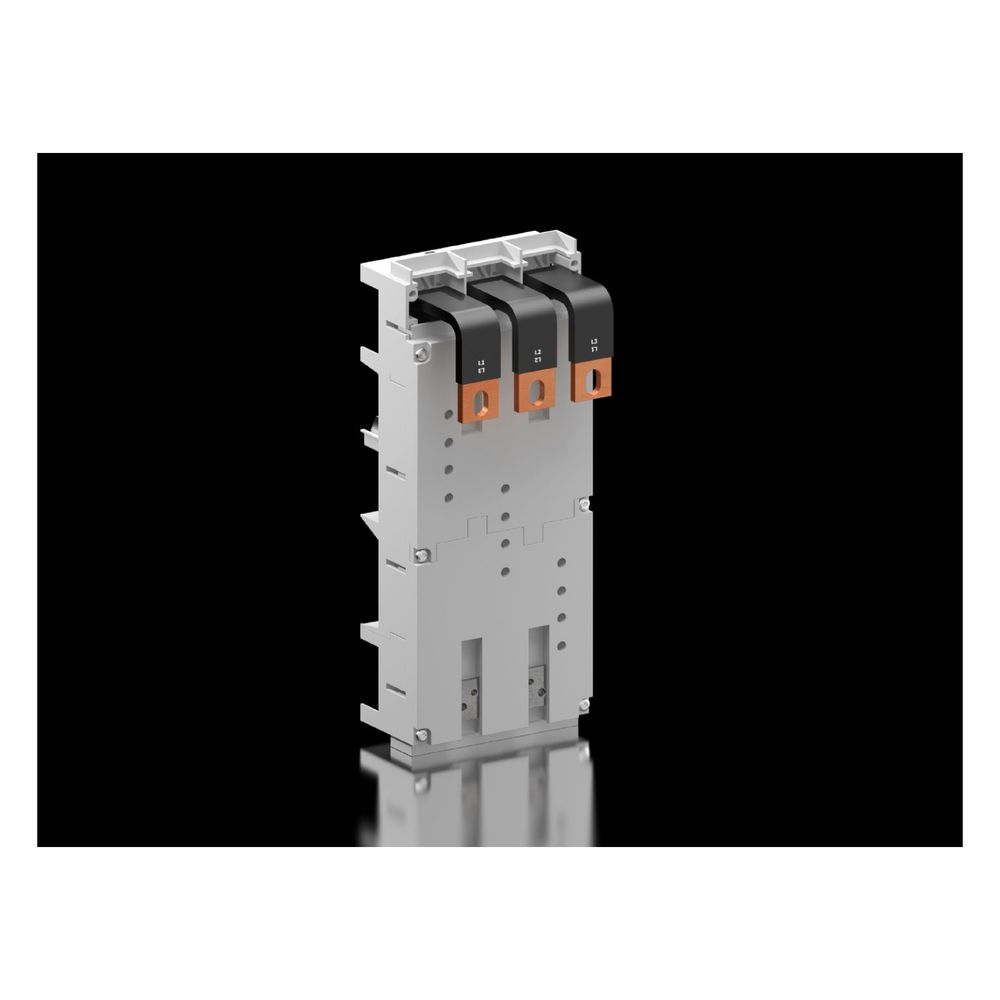

Rittal CB-Geräteadapter RiLine 400A 690V 3-polig, 140x345mm, Polyamid, RAL 7035
Der Rittal CB-Geräteadapter aus der Serie RiLine ermöglicht die effiziente Montage von Leistungsschaltern auf Sammelschienensystemen mit einem Mittenabstand von 60 mm. Das 3-polige System ist für einen Bemessungsstrom von bis zu 400 A sowie eine Bemessungsbetriebsspannung von 690 V ausgelegt und verfügt über einen Leitungsabgang nach unten. Die Konstruktion aus Polyamid mit einem Brandverhalten gemäß UL 94-V0 eignet sich für anspruchsvolle Anwendungen in der Energieverteilung.
Vielseitige Kompatibilität
Der Adapter ist für den Einsatz mit einer Vielzahl gängiger Leistungsschalter namhafter Hersteller optimiert, darunter Modelle von Eaton, Siemens, Schneider Electric, Mitsubishi, Terasaki, GE und Schrack. Er ist für Sammelschienen mit einer Stärke von 5 mm bis 10 mm ausgelegt und bietet durch die UL-Approbation Flexibilität bei internationalen Projekten. Die Montage erfolgt direkt auf dem Schienensystem.
Die kompakte Bauweise mit einer Breite von 140 mm und einer Höhe von 345 mm unterstützt eine platzsparende Anordnung im Schaltschrank. Mit einer maximalen Strombelastbarkeit von 400 A und einer Bemessungsspannung von 690 V stellt der Adapter eine zuverlässige Schnittstelle für die Energieverteilung dar.
Technische Daten
- Bemessungsstrom: 400 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Stromschienendicke: 5 - 10 mm
- Breite: 140 mm
- Höhe: 345 mm
- Material: Polyamid (UL 94-V0)
- Leitungsabgang: unten
Lieferumfang
- 1x CB-Geräteadapter
- Anschlussbänder
- Nutensteine
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 140 mm Höhe: 345 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9345730 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 400 |
| Breite | 140 |
| Breite des Adapters | 140 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177680036 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 65 kA - 480 V, Circuit Breaker max. 400 A, DIVQ/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Geräteadapter |
| Farbe | RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 2,963 kg |
| Gewicht (pro VE) | 2.954 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Hinweis | Leitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Hinweis allgemein | Leitungsabgang: Schalterausgang bzw. als abgehende Leitung vom Schaltgerät / Die angegebenen technischen Daten können für UL-Anwendungen abweichen |
| Höhe | 345 |
| Katalogseite in HB 36 | 316 |
| Leitungsabgang | unten |
| Lieferumfang (Variantenebene) | Anschlussbänder / Nutensteine |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 400 |
| Passend für Hersteller (Typ) | Eaton (NZM3, NZM3 UL/400 A) / GE (FG400) / Mitsubishi (NF400-SEW/HEW/REW) / Schneider Electric (NS(X)400, NSJ400) / Schrack (MC3) / Siemens (VL400, VL400X UL, VL400 UL, 3VA23, 3VA63) / Terasaki (E400, S400, H400, L400) |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 3 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | CB-Geräteadapter |
| WEEE-Nr. | 11161726 |
