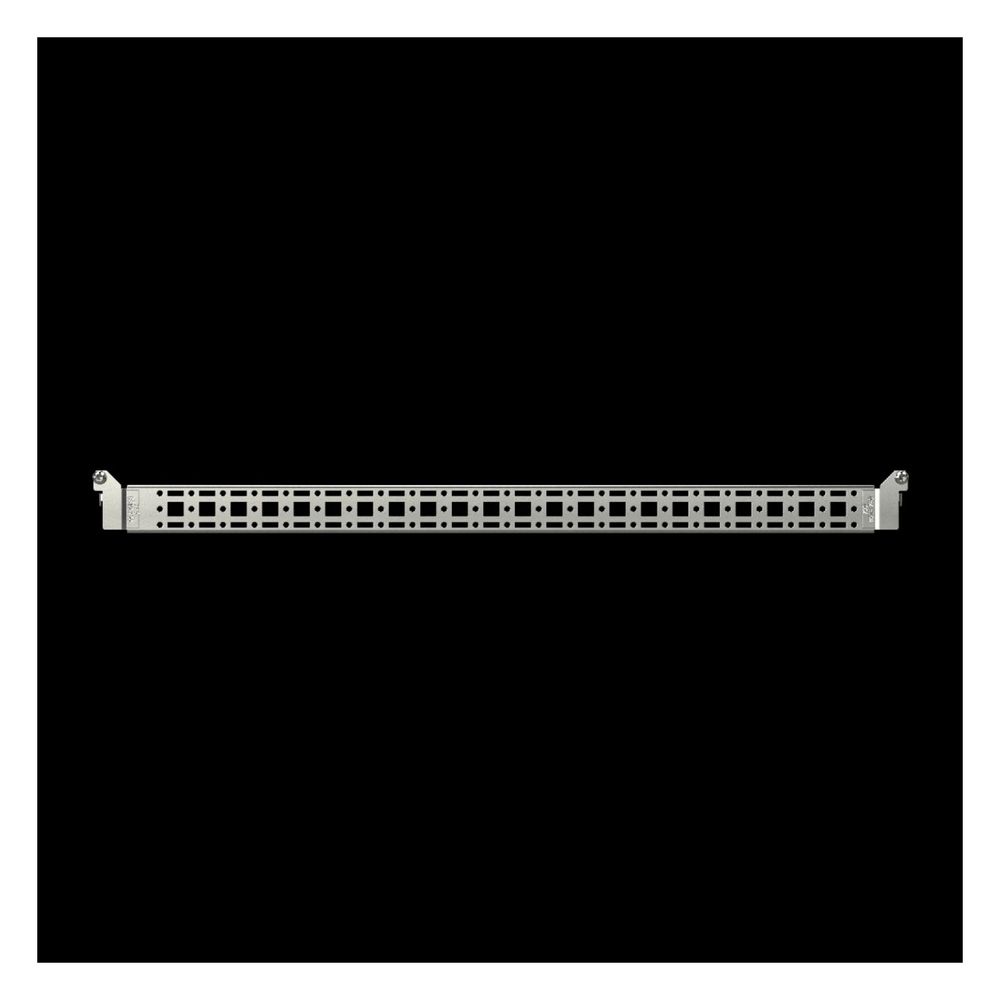

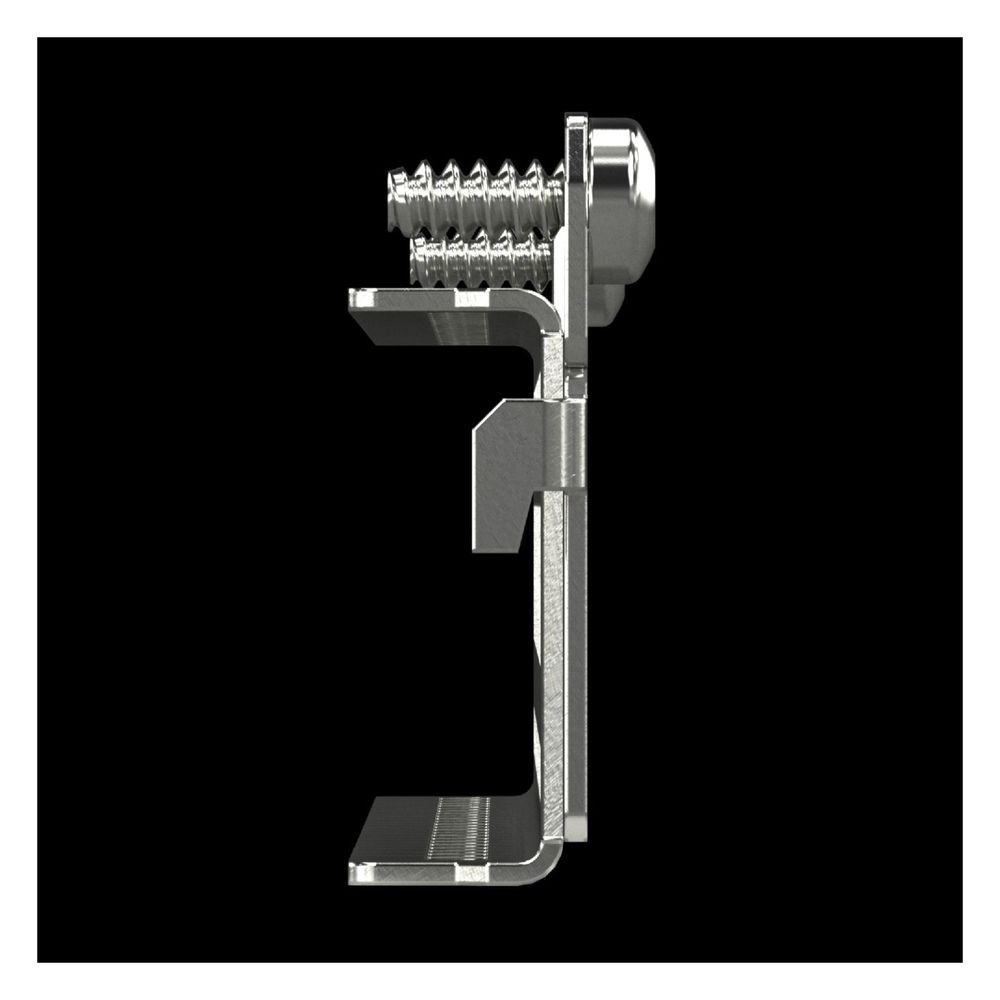

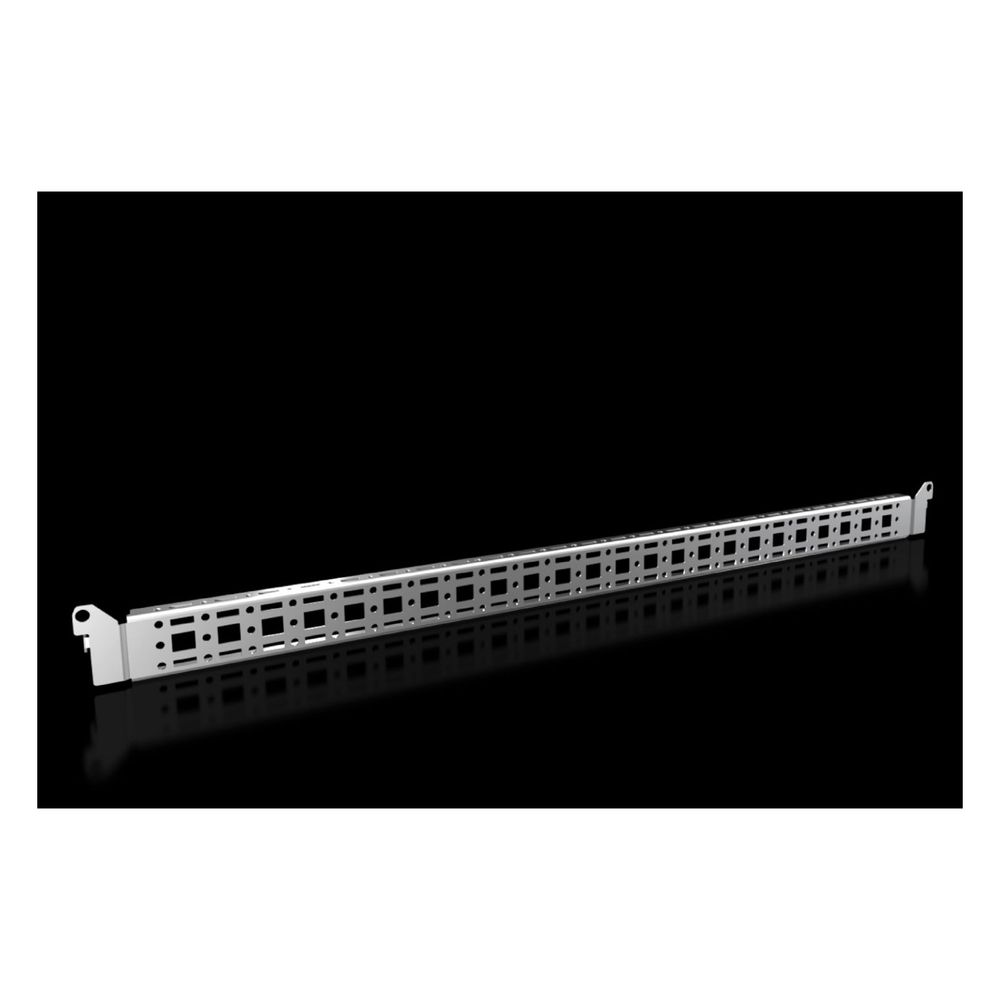

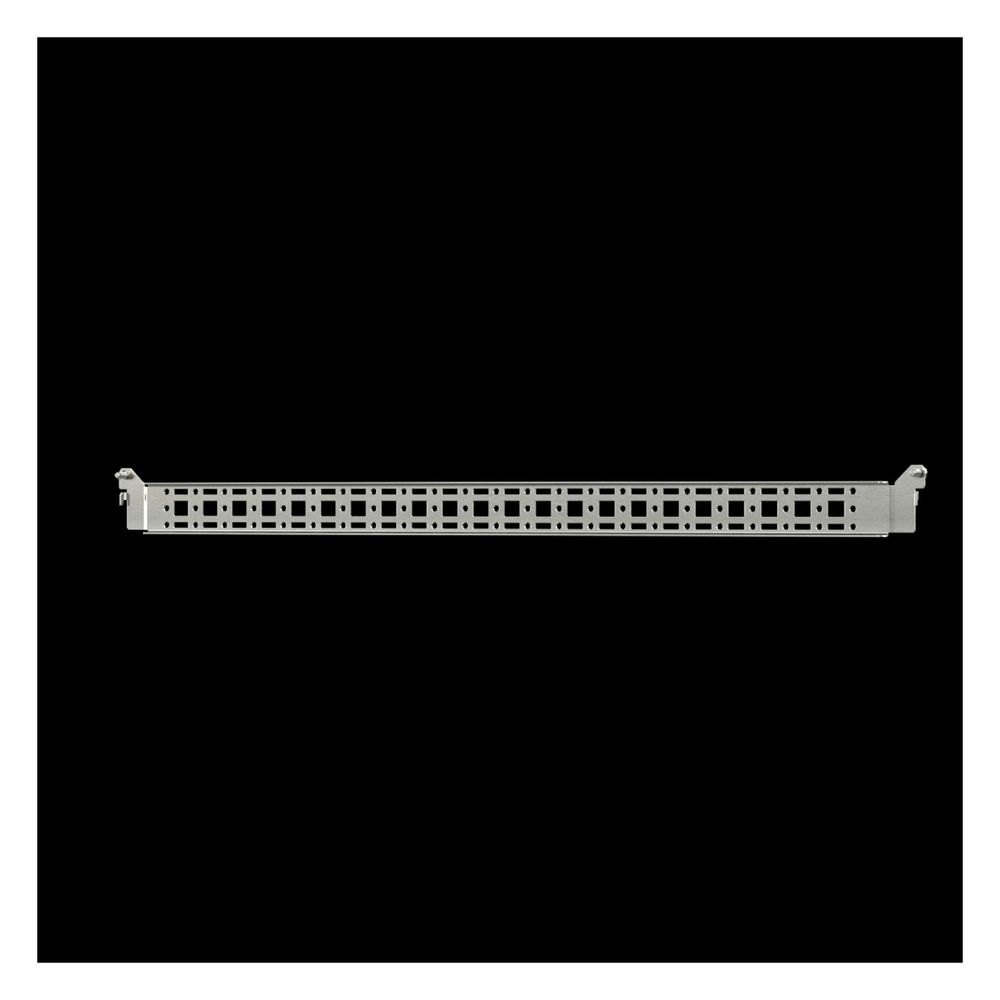

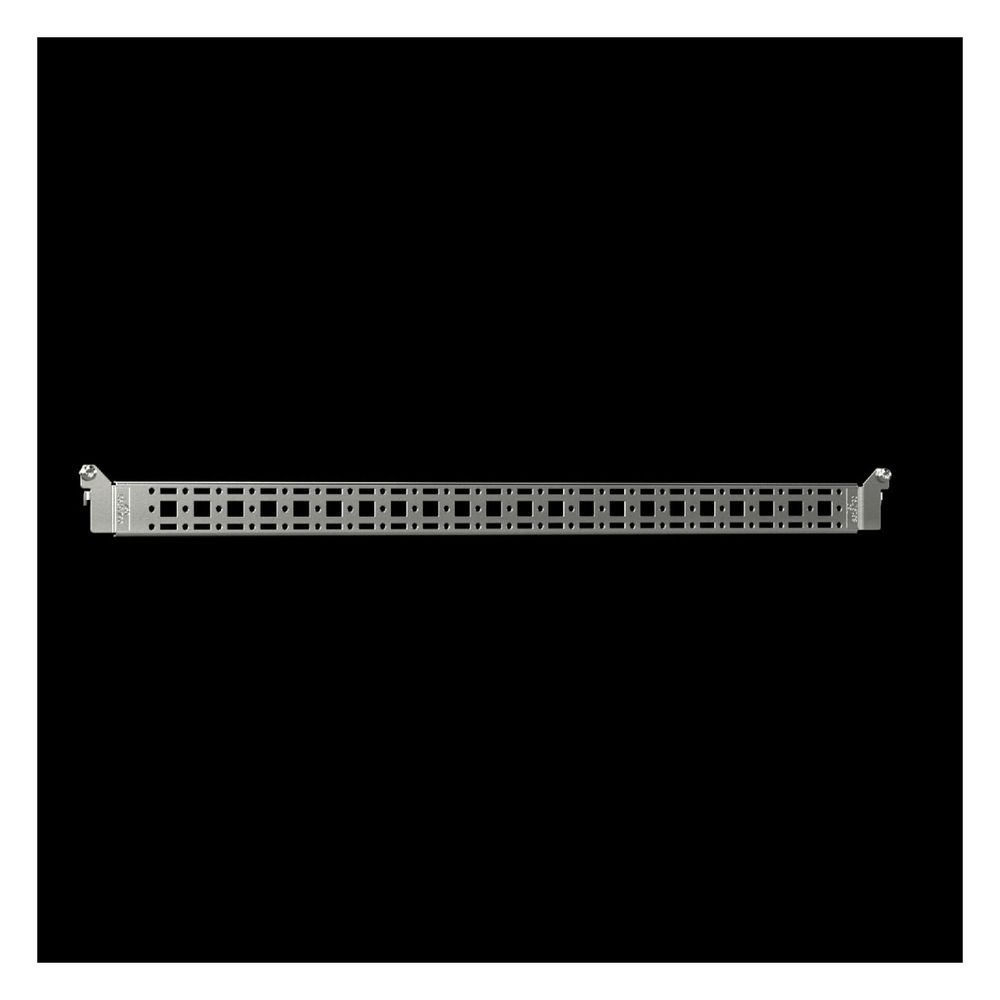

Rittal System-Chassis VX 8619.730, 14x39mm, Stahlblech, Zink, 4Stk
Das Rittal System-Chassis 14x39 mm dient als robuste Montageschiene für den Innenausbau von Schaltschränken. Es ermöglicht die sichere Befestigung von Türeinbauten wie Kabelkanälen oder Kabelschlauchhaltern direkt am Türrohrrahmen. Die Schiene ist für Gehäuse mit einer Türbreite von 800 mm ausgelegt und zeichnet sich durch eine einfache Montage aus.
Vielseitige Einsatzmöglichkeiten
Die Montageschiene ist mit zahlreichen Gehäusetypen kompatibel, darunter VX, VX SE, PC, AX sowie die Standpult- und Pultunterteil-Serien CX. Die Fertigung aus verzinktem Stahlblech sorgt für eine stabile Basis. Für den Einbau eigener Komponenten am System-Chassis sind gewindeformende Schrauben oder Blechschrauben der Größe M5 erforderlich. Bei der Verwendung in AX-Stahlblechgehäusen ist der Einbau nur in Verbindung mit einer zusätzlichen Schiene für den Innenausbau möglich.
Technische Daten
- Ausführung: Montageschiene
- Material: Stahlblech
- Oberfläche: Verzinkt
- Abstand Befestigungspunkte: 675 mm
- Geeignet für Türbreite: 800 mm
- Verpackungseinheit: 4 Stück
Dieses System-Chassis bietet eine flexible Lösung für den professionellen Schaltschrankausbau. Durch den Befestigungsabstand von 675 mm und die passgenaue Konstruktion für 800 mm breite Türen unterstützt es eine effiziente Installation. Die hochwertige Materialwahl aus verzinktem Stahlblech stellt eine langlebige und widerstandsfähige Komponente für den industriellen Einsatz dar.
Lieferumfang
- 4x System-Chassis
- Inkl. Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abstand Befestigungspunkte | 675 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8619730 |
| Ausführung | Montageschiene |
| Breite | 800 |
| Brillenflansch | Metall |
| EAN-13 | 4028177924666 |
| Einbaumöglichkeiten AX | In Gehäusehöhe 800 mm, in Verbindung mit der Schiene für Innenausbau AX |
| Einbaumöglichkeiten AX Kunststoff | In Türbreite 800 |
| Einbaumöglichkeiten AX, Edelstahl | In Gehäusehöhe 800 |
| Einbaumöglichkeiten CX | In Türbreite 800 |
| Einbaumöglichkeiten PC | In Türbreite 800 |
| Einbaumöglichkeiten VX | In Türbreite 800 |
| Einbaumöglichkeiten VX SE | In Türbreite 800 |
| Einbaumöglichkeiten VX Sockel | In Sockelbreite 850 mm bei Montage an den Sockel-Eckstücken |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Chassis |
| Farbe | Zink |
| Geeignet für Gehäusebaubreite | 800 |
| Gewicht | 0,397 kg |
| Gewicht (pro VE) | 1.6 |
| Hinweis | Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt |
| Hinweis allgemein | Zum Ausbau mit eigenen Komponenten am System-Chassis werden Blechschrauben oder gewindeformende Schrauben M5 benötigt |
| Infotext Keyuser - nur intern | 23.02.23 PS: 8619730 Einbaumöglichkeit AX angepasst, Info RH, In Türbreite 800 mm raus, geht nicht |
| Katalogseite in HB 36 | 952 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Lieferzeitklasse für RiCS | B - up to 15 days |
| Lieferzeitklasse für RiCS, lose beigelegt | B - up to 15 days |
| Lieferzeitklasse für RiCS, montiert | B - up to 15 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Stahlblech |
| Montagehinweis | Zum Einbau in AX Stahlblech nur in Verbindung mit Schiene für Innenausbau AX |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für | Sockel-System VX |
| Passend für Breite oder Höhe oder Tiefe | 800 |
| Passend für Gehäusetyp | VX / VX SE / PC / AX / AX Kunststoff / Standpult CX / Pultunterteil CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: VX SE Gehäusetyp: PC Gehäusetyp: AX Gehäusetyp: AX Kunststoff Gehäusetyp: Standpult CX Gehäusetyp: Pultunterteil CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE PC AX AX Kunststoff Standpult CX Pultunterteil CX Passend für Breite oder Höhe oder Tiefe: 800 |
| Passend für Türbreite | 800 |
| PCF-Wert - Carbon footprint value | 10.52 |
| Product Carbon Footprint - PCF | 10,52 |
| Produktbeschreibung (Description Temporary) | Zum Befestigen von Kabelkanal, Kabelschlauchhalter, Türeinbauten etc. |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 4 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
