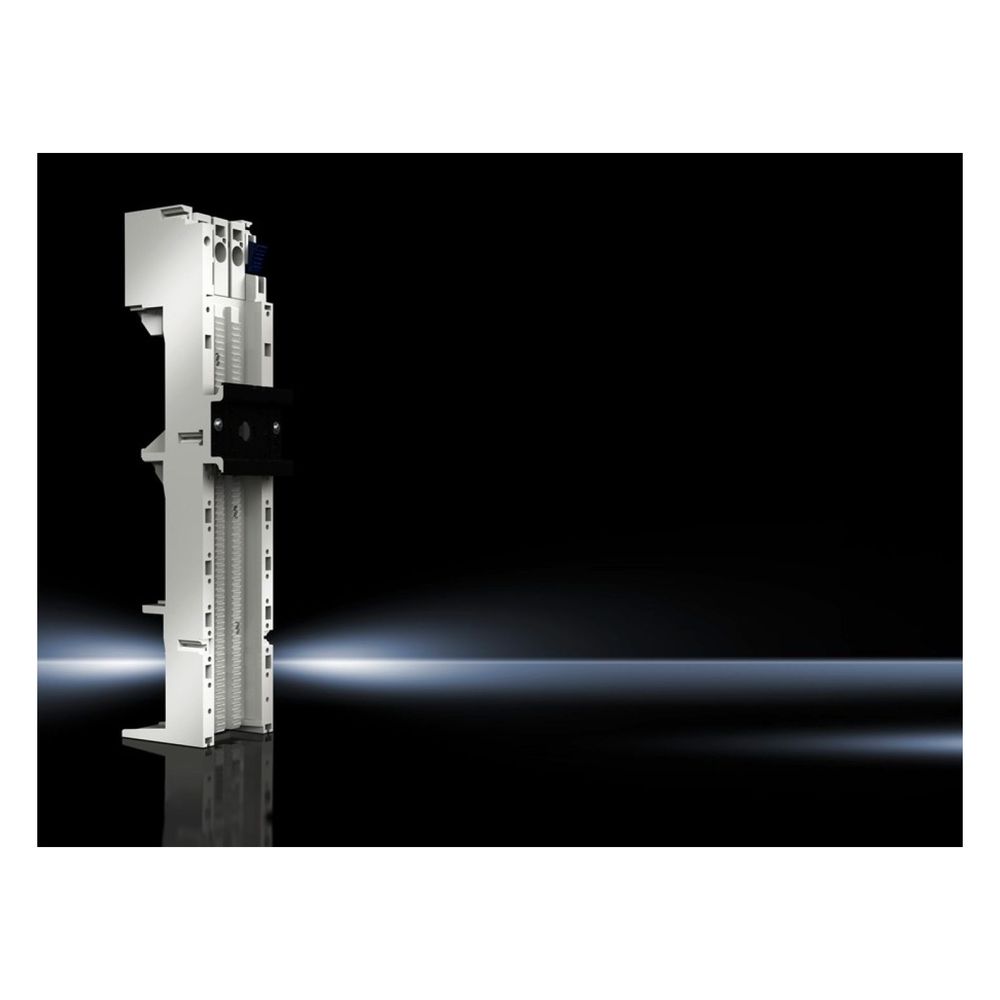

Rittal OM-Adapter RiLine 32A, 45x208mm, 3-polig, 1,5-6mm2, Polyamid, RAL 7035
Der Rittal OM-Adapter aus der RiLine-Serie ermöglicht die Anbindung von Geräten an Sammelschienensysteme mit einem Mittenabstand von 60 mm. Dieser 3-polige Adapter ist für einen Bemessungsstrom von bis zu 32 A bei einer Betriebsspannung von 690 V ausgelegt. Dank der Zugfederklemmen erfolgt der Anschluss von Rundleitern mit einem Querschnitt von 1,5 bis 6 mm² effizient.
Robuste Konstruktion
Der Adapter besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0. Das Gehäuse in RAL 7035 ist für den Einsatz auf Stromschienen mit einer Dicke von 5 mm bis 10 mm optimiert. Die kompakte Bauweise mit einer Breite von 45 mm und einer Höhe von 208 mm erlaubt eine platzsparende Montage. Die Ausführung umfasst eine Tragschiene vom Typ TS 45C als Basis für die zu installierenden Komponenten.
Durch die Kombination aus widerstandsfähigem Material und der flexiblen Anschlussmöglichkeit mittels Zugfederklemmen eignet sich dieser Adapter für Anwendungen in der Energieverteilung. Mit einer Bemessungsbetriebsspannung von 690 V und einer Strombelastbarkeit von 32 A bietet er eine Schnittstelle für 3-polige Systeme. Die Passform für 60 mm Schienenabstände und die Kompatibilität mit Schienenstärken von 5 bis 10 mm gewährleisten eine einfache Integration in bestehende Infrastrukturen.
Technische Daten
- Bemessungsstrom max.: 32 A
- Bemessungsbetriebsspannung: 690 V
- Pol-Anzahl: 3-polig
- Breite: 45 mm
- Höhe: 208 mm
- Anschluss Rundleiter: 1,5 - 6 mm²
- Schienenabstand: 60 mm
- Stromschienendicke: 5 - 10 mm
- Material: Polyamid
- Tragschienen-Typ: TS 45C
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 45 mm Höhe: 208 |
| Anschluss von Rundleitern | 1,5 - 6 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9340510 |
| Ausführung | mit Zugfederklemmen |
| Ausführung (Variantenebene) | mit Zugfederklemmen |
| Ausführung des elektrischen Anschlusses | sonstige |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsstrom max | 32 |
| Breite | 45 |
| Breite des Adapters | 45 |
| Color (Product level) | Chassis: RAL 7035 |
| EAN-13 | 4028177502611 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Adapter |
| Farbe | Chassis: RAL 7035 |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 0,24 kg |
| Gewicht (pro VE) | 0.24 |
| Großhandel - gelistete Nummer | 379801 |
| Großhandel - gelistete Nummer Schweden | 16004002 |
| Höhe | 208 |
| Katalogseite in HB 36 | 310 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Max Stromschienendicke | 10 |
| Min Stromschienendicke | 5 |
| Nennstrom | 32 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| PinBlock | Nein |
| Pol-Anzahl | 3-polig |
| Produktserie | RiLine |
| Querschnitt Rundleiter | 1,5 - 6 |
| Querschnitt Rundleiter max | 6 |
| Querschnitt Rundleiter min | 1.5 |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steckleisten | Nein |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tragrahmen-Stütze | Nein |
| Tragschienen Anzahl | 1 |
| Tragschienen Anzahl/Höhe | 1 / 10 |
| Tragschienen Höhe | 10 |
| Tragschienen-Typ | ohne Tragrahmen, 1 x TS 45C |
| Tragschienenbestückung | ohne |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | OM-Adapter, Geräteadapter |
| WEEE-Nr. | 11161726 |
