Beschreibung

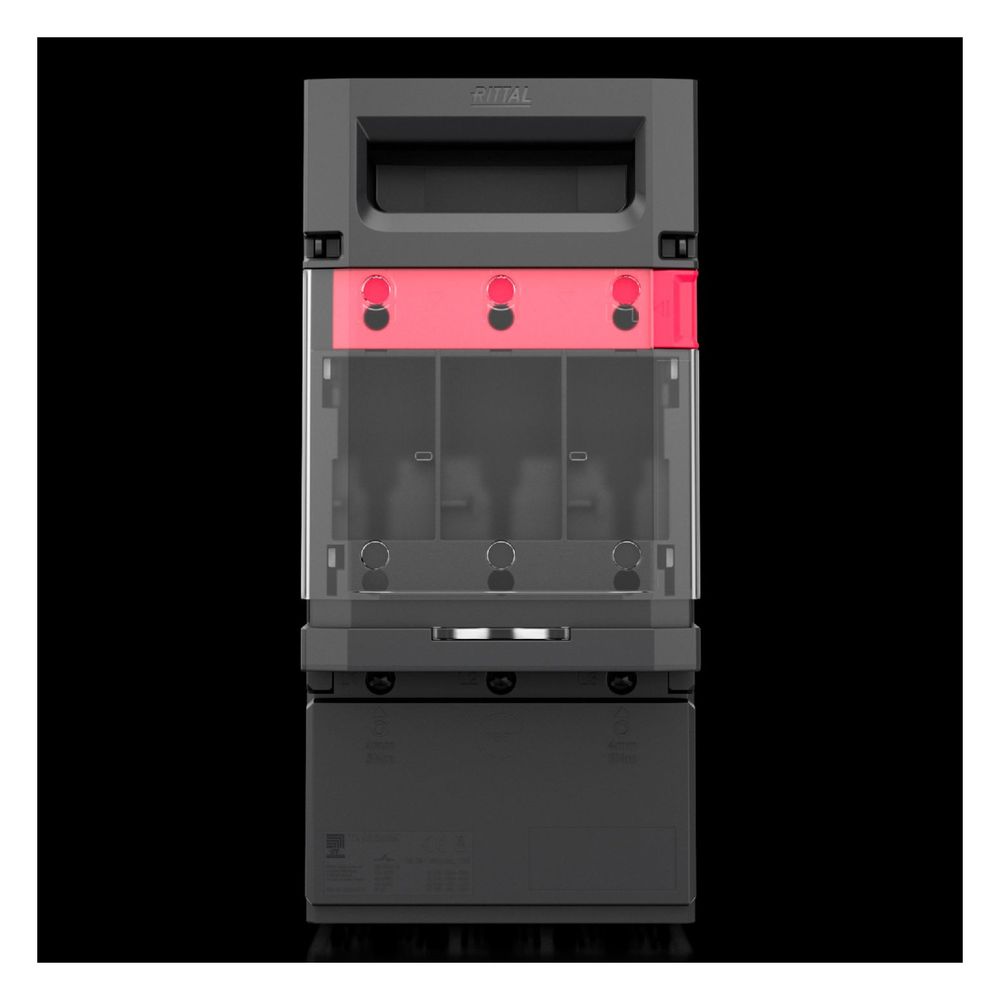

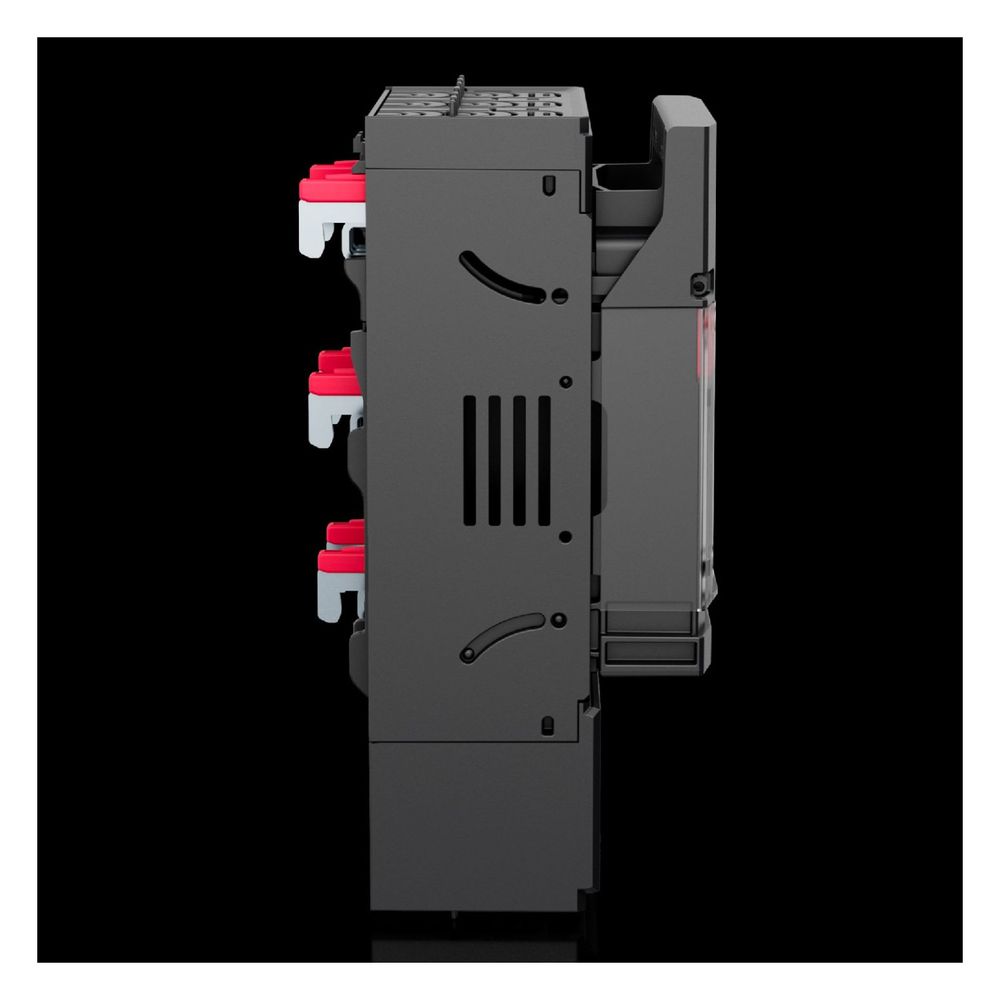

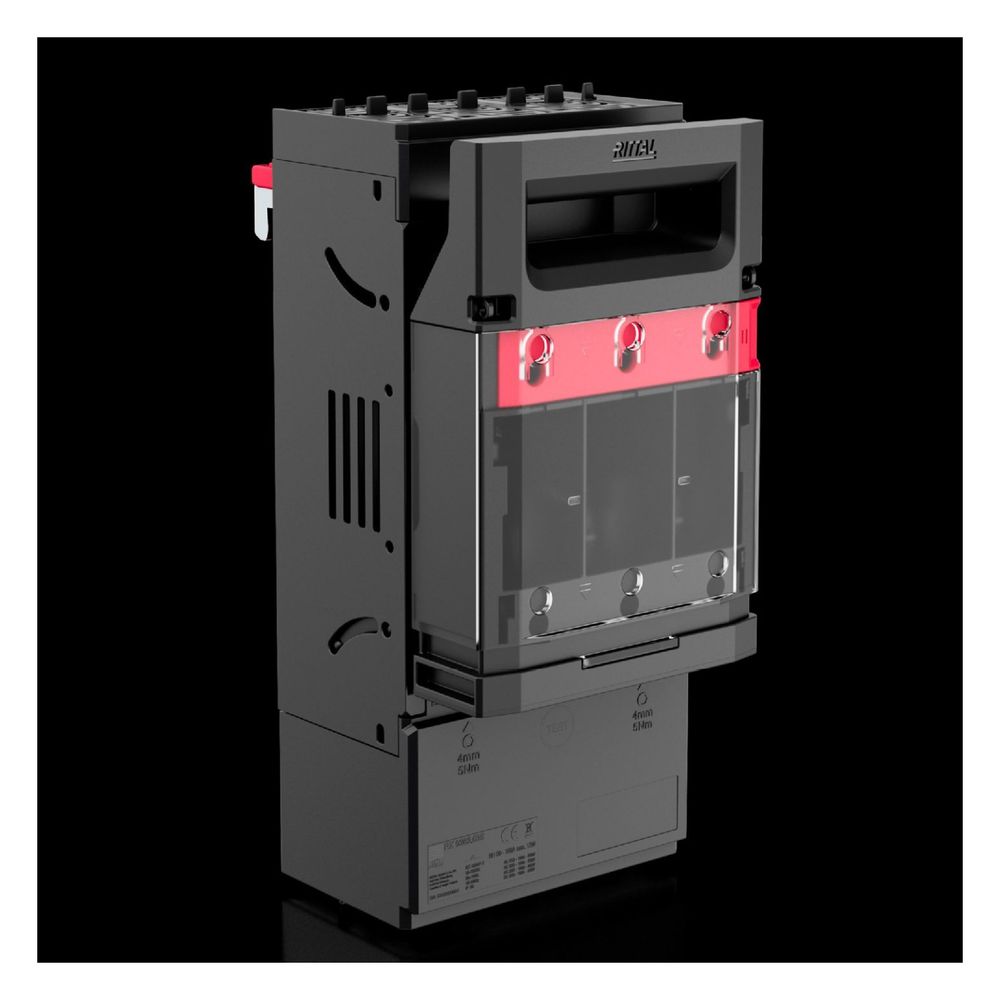

Rittal NH-Sicherungslasttrenner RiLineX 9362035, 160A 3-polig, Polyamid, RAL 9005/RAL 35745
Der 3-polige NH-Sicherungslasttrenner der Größe 00 von Rittal ist für den Einsatz auf 60 mm Sammelschienensystemen konzipiert. Er ermöglicht eine sichere Stromverteilung mit einem Nennstrom von bis zu 160 A und verfügt über eine elektronische Sicherungsüberwachung. Das System zeichnet sich durch eine flexible Montage und wartungsfreundliche Funktionen aus.
Flexibilität und Sicherheit im Betrieb

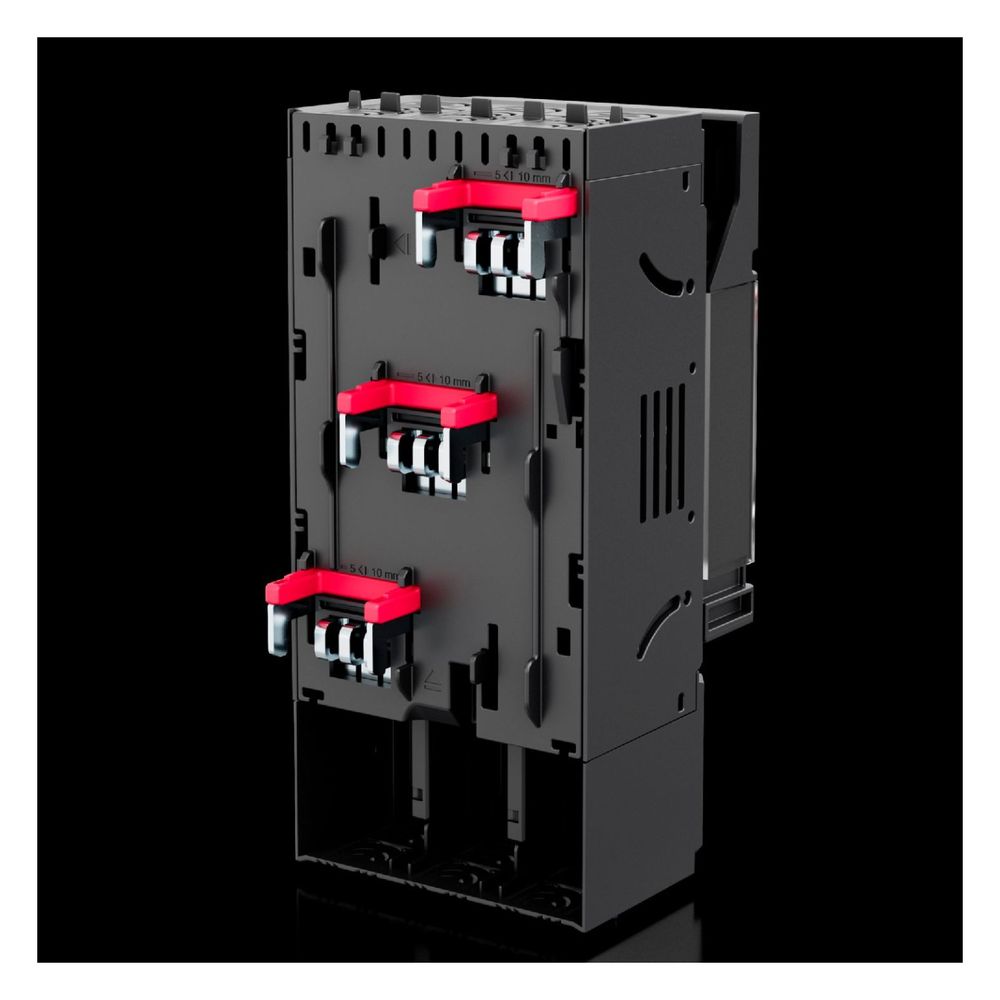

Das Gerät ist für den direkten Aufbau auf Sammelschienensysteme mit einer Breite von 15, 20 oder 30 mm sowie einer Stärke von 5 oder 10 mm ausgelegt. Der Leitungsabgang lässt sich werkzeuglos wahlweise nach oben oder unten umrüsten. Für Wartungsarbeiten bietet der Deckel eine Parkposition und ist zudem abschließbar sowie plombierbar. Eine Spannungsprüfung kann komfortabel über separate Öffnungen am Deckel durchgeführt werden, was die Sicherheit bei Serviceeinsätzen erhöht.
Robuste Anschlusstechnik
Die elektrische Verbindung erfolgt über eine Rahmenklemme, die für Rundleiter mit einem Querschnitt von 1,5 bis 95 mm² geeignet ist. Das Gehäuse besteht aus widerstandsfähigem Polyamid, während die Kontaktbahnen aus versilbertem Elektrolytkupfer gefertigt sind. Mit einer Bemessungsbetriebsspannung von 690 V AC und der Schutzart IP 2XB ist das System für anspruchsvolle industrielle Anwendungen ausgelegt.
Die Kombination aus kompakter Bauweise und integrierter elektronischer Sicherungsüberwachung macht diesen Lasttrenner zu einer effizienten Lösung für moderne Schaltanlagen. Durch die werkzeuglose Anpassung an unterschiedliche Schienenstärken und die flexible Leitungsführung wird eine schnelle Installation sichergestellt. Mit einer maximalen Verlustleistung von 22 W und der Eignung für NH-Sicherungseinsätze der Größen 00 und 000 bietet das System eine zuverlässige Absicherung in 3-poligen Stromkreisen.
Technische Daten
- NH-Baugröße: 00
- Nennstrom (max.): 160 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Anschlussart: Rahmenklemme
- Leitungsquerschnitt: 1,5 - 95 mm²
- Sammelschienensystem: 60 mm
- Schutzart: IP 2XB
- Verlustleistung (max.): 22 W
- Abmessungen (BxHxT): 106 x 229,5 x 104,5 mm
Lieferumfang
- 1x NH-Sicherungslasttrenner
- 1x Anschlussstecker für elektrische Sicherungsüberwachung
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 106 mm Höhe: 229,5 mm Tiefe: 104,5 |
| Anschluss von Rundleitern, feindrähtig mit Aderendhülse | 1,5 - 95 |
| Anschluss von Rundleitern, feindrähtig ohne Aderendhülse | 1,5 - 95 |
| Anschlussart, elektrisch | Rahmenklemme |
| Artikelnummer | RITTAL-9362035 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Bemessungsbetriebsspannung | 690 V AC |
| Bemessungsisolationsspannung | 1000 |
| Bemessungsisolationsspannung Ui | 1000 |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 16.6 |
| Breite | 106 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001525 |
| Farbe | RAL 9005 RAL 35745 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gebrauchskategorie | AC-23B (400 V/100 A) / AC-22B (500 V/100 A) / AC-21B (690 V/100 A) / DC-22B (250 V/100 A) |
| Gewicht | 1,175 kg |
| Höhe | 229.5 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben/unten |
| Lieferumfang (Variantenebene) | Inkl. Anschlussstecker für elektrische Sicherungsüberwachung |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Ja |
| Mit Sicherungsüberwachung | Ja |
| Nennstrom (max) | 160 |
| NH-Baugröße | 00 |
| PCF-Wert - Carbon footprint value | 7.86 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 7,86 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter feindrähtig mit Hülse max | 95 |
| Querschnitt Rundleiter feindrähtig mit Hülse min | 1.5 |
| Querschnitt Rundleiter feindrähtig ohne Hülse max | 95 |
| Querschnitt Rundleiter feindrähtig ohne Hülse min | 1.5 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 00 / NH 000 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 104.5 |
| Verlustleistung (max) | 22 |
| Verlustleistung je Schmelzeinsatz (max) | 12 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Aufrastmontage bis 250 A und einfache Einstellung auf Sammelschienenstärke 5/10 mm / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | mit elektronischer Sicherungsüberwachung (ESÜ) |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
