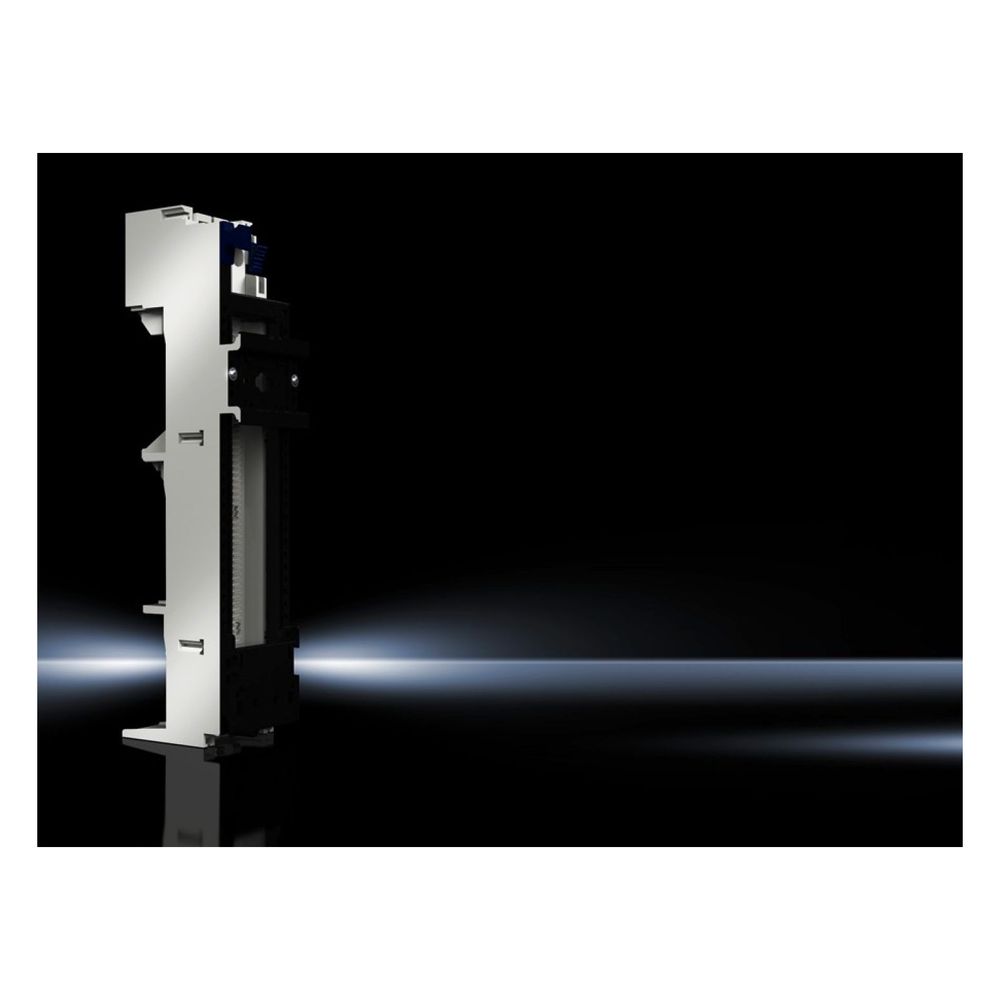

Rittal OM-Adapter RiLine 32A, 45x208mm, 3-polig, Polyamid, RAL 7035

Der Rittal OM-Adapter aus der Serie RiLine60 ermöglicht eine effiziente Stromverteilung in Sammelschienensystemen. Mit einer Bemessungsbetriebsspannung von 690 V und einem Bemessungsstrom von 32 A ist der 3-polige Adapter für industrielle Anwendungen ausgelegt. Die Konstruktion aus Polyamid erfüllt das Brandverhalten gemäß UL 94-V0.

Funktion und Anschluss

Der Adapter ist für Schienensysteme mit einem Mittenabstand von 60 mm konzipiert und für Stromschienendicken von 5 mm bis 10 mm geeignet. Der elektrische Anschluss erfolgt über Zugfederklemmen, die für Rundleiter mit einem Querschnitt von 1,5 mm² bis 6 mm² ausgelegt sind. Zur Montage von Komponenten ist ein Tragrahmen integriert, der eine Tragschiene vom Typ TS 45C aufnimmt.

Montage und Design

Die kompakte Bauweise mit einer Breite von 45 mm und einer Höhe von 208 mm erlaubt eine platzsparende Integration im Schaltschrank. Ein integrierter PinBlock sorgt für eine präzise Ausrichtung und mechanische Stabilität bei der Installation. Das Gehäuse in RAL 7035 unterstreicht die robuste Verarbeitung des Systems.

Technische Daten

• Bemessungsstrom max.: 32 A
• Bemessungsbetriebsspannung: 690 V, 3~
• Anschluss Rundleiter: 1,5 - 6 mm²
• Schienenabstand: 60 mm
• Stromschienendicke: 5 - 10 mm
• Breite: 45 mm
• Höhe: 208 mm
• Pol-Anzahl: 3-polig
• Material: Polyamid

Durch die Kombination aus hoher elektrischer Belastbarkeit von 32 A und der flexiblen Anschlussmöglichkeit für Leiterquerschnitte bis 6 mm² bietet dieser Adapter eine zuverlässige Lösung für den Aufbau von Schaltanlagen. Die Ausführung mit Zugfederklemmen unterstützt eine effiziente Montage, während die Eignung für Sammelschienenstärken von 5 bis 10 mm eine hohe Kompatibilität innerhalb des RiLine-Systems sicherstellt.
