Rittal Erdungsschiene DK 7547000, 200A 1745mm, Kupfer

Die vertikale Erdungsschiene von Rittal ermöglicht eine sternpunktförmige Erdung von Komponenten in Netzwerkschränken mit einer Höhe von 2.000 mm. Gefertigt aus E-Cu 57 Kupfer, bietet sie eine hohe Strombelastbarkeit und lässt sich flexibel in das 25 mm DIN-Maßraster oder an 482,6 mm (19 Zoll)-Profilschienen integrieren. Durch die variabel verstellbaren Erdungsklemmen ist eine präzise Anpassung an die jeweilige Einbausituation möglich.

Flexible Montage und Anwendung

Die Schiene ist für den vertikalen Einbau in Gehäusetypen wie VX, VX IT und TS konzipiert. Die Montage erfolgt wahlweise direkt am DIN-Maßraster der Verteiler oder an den 19-Zoll-Profilschienen. Mit den beiliegenden Erdungsleitungen lassen sich Kabelabfangbügel von Patch-Panels effizient in das Erdungskonzept einbinden. Die verstellbaren Anschlussklemmen bieten die notwendige Flexibilität für eine übersichtliche Verkabelung innerhalb des Schrankes.

Technische Daten

• Schienenlänge: 1.745 mm
• Bemessungsstrom: 200 A
• Anzahl der Anschlüsse: 20
• Werkstoff: Kupfer (E-Cu 57)
• Schienenquerschnitt: 15 x 5 mm
• Passend für Gehäusehöhe: 2.000 mm

Diese Erdungsschiene stellt eine robuste Lösung für die Potenzialausgleichsführung in IT-Infrastrukturen dar. Mit einer Strombelastbarkeit von 200 A und einer Länge von 1.745 mm deckt sie die Anforderungen für 2.000 mm hohe Schränke ab. Die mitgelieferten Erdungsleitungen und Anschlussklemmen ermöglichen eine sternpunktförmige Erdung, was die Betriebssicherheit der installierten Patch-Panel und Kabelabfangbügel unterstützt.

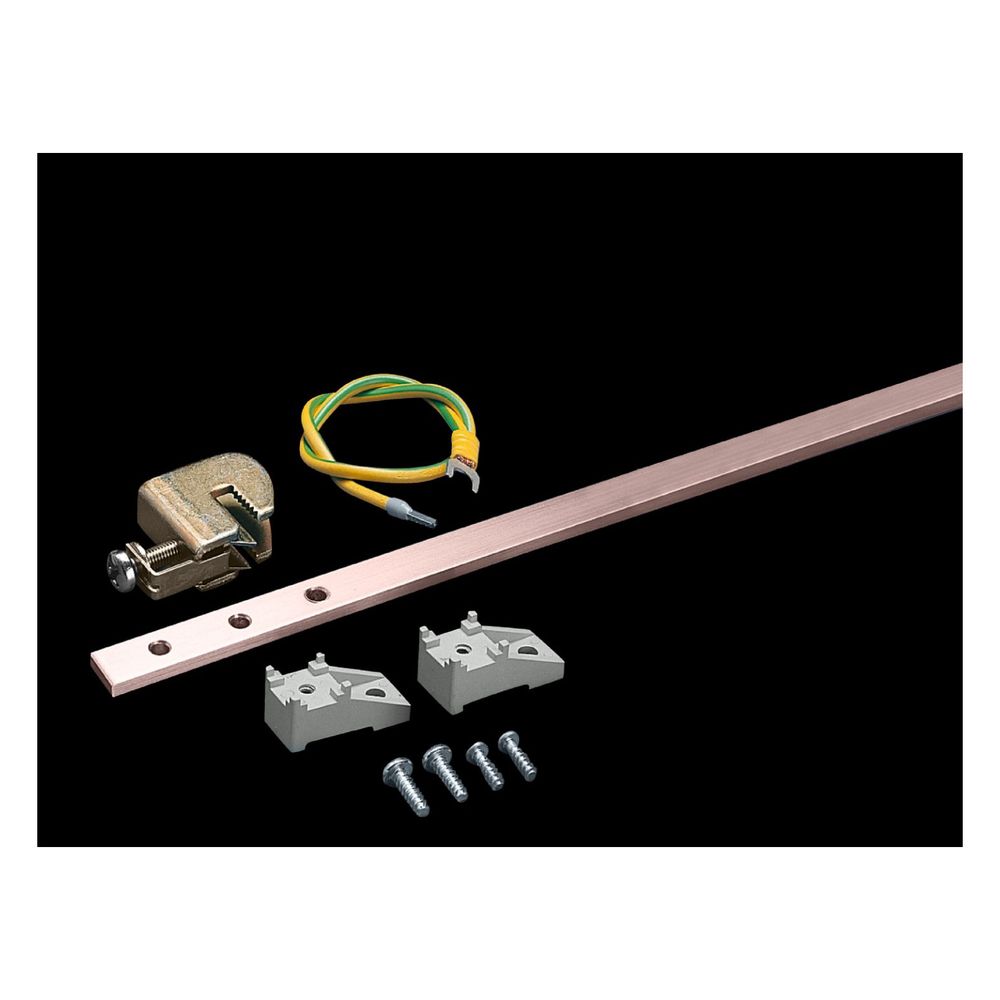

Lieferumfang

• 1x Erdungsschiene
• 16x Leiteranschlussklemme 2,5 - 16 mm²
• 15x Erdungsleitung 6 mm², Länge 500 mm
• 1x Befestigungsmaterial
