Beschreibung

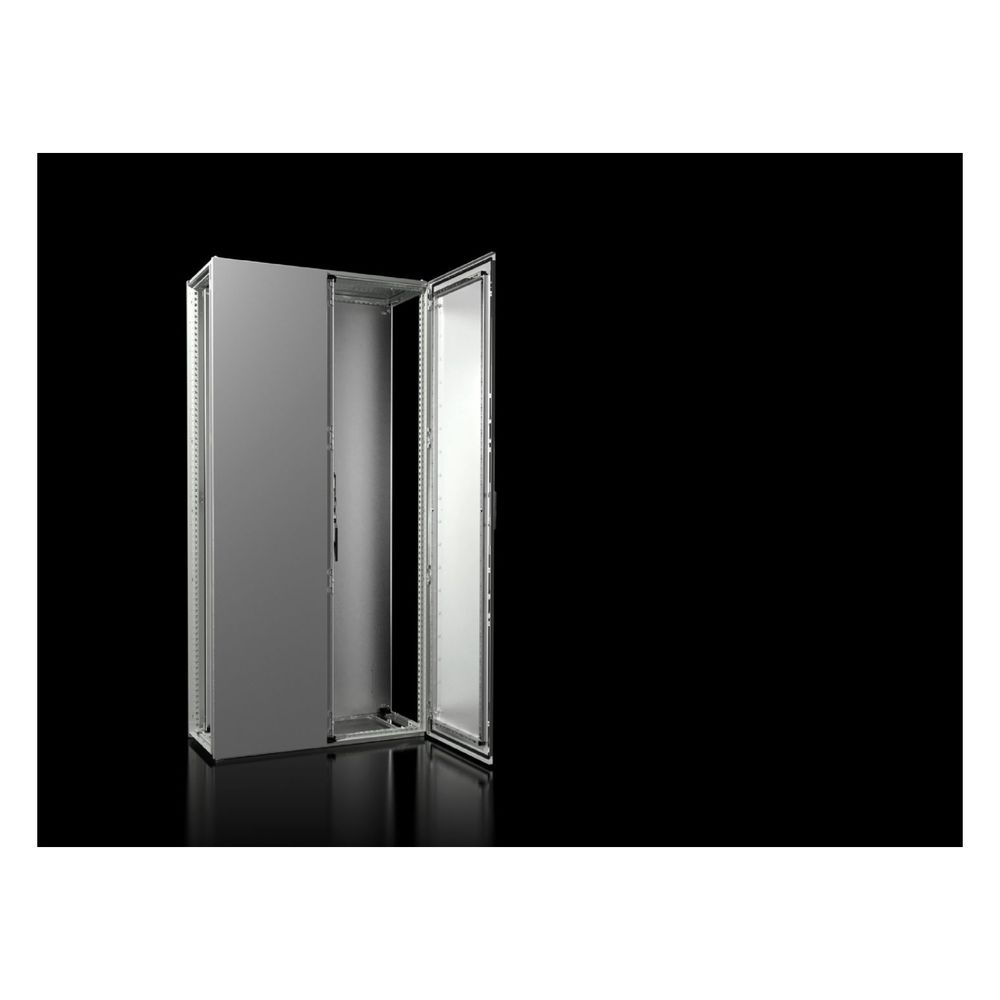

Rittal Anreih-Schranksystem VX 8004.000, 1000x2000x400mm, Stahlblech, Grau
Das Anreih-Schranksystem der Serie VX25 bietet eine robuste und effiziente Plattform für anspruchsvolle Anwendungen im Schaltschrankbau. Mit einer Breite von 1000 mm, einer Höhe von 2000 mm und einer Tiefe von 400 mm ist das aus Stahlblech gefertigte Gehäuse für eine hohe Belastbarkeit von bis zu 15.000 N ausgelegt. Die symmetrische Profilrahmenkonstruktion ermöglicht eine durchgängige Projektierung und flexible Anreihpotenziale.
Systemaufbau und Montage
Die Konstruktion basiert auf einem profilierten Hohlprofil mit einem 25-mm-Maßraster, das eine direkte Montagemöglichkeit von innen und außen bietet. Die tiefenverstellbare Montageplatte erleichtert die Positionierung von Komponenten erheblich. Dank der dreifachen Oberflächenbehandlung – bestehend aus einer nanokeramischen Beschichtung, Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035 – ist das System widerstandsfähig gegen Mineralöle, Schmierstoffe und Lösungsmittel.
Schutz und Sicherheit
Das Schranksystem erfüllt die Anforderungen der Schutzart IP55 sowie die Stoßfestigkeitsklasse IK10. Die Türen sind mit einer geschäumten PU-Schaum-Dichtung ausgestattet und verfügen über einen wechselbaren Türanschlag. Ein automatischer Potenzialausgleich zwischen den Flachteilen und dem Rahmen stellt die elektrische Sicherheit sicher. Die Kabeleinführung erfolgt effizient über Bodenbleche, die für eine individuelle Bestückung vorbereitet sind.
Das System überzeugt durch seine hohe Raumeffizienz und die einfache Konfiguration für komplexe Projekte. Mit einer soliden Stahlblechkonstruktion, einer Schutzart von IP55 und einer Stoßfestigkeit von IK10 bietet es einen zuverlässigen Schutz für empfindliche Technik. Die tiefenverstellbare Montageplatte und das durchdachte 25-mm-Raster unterstützen einen schnellen und präzisen Innenausbau, wodurch sich das Schranksystem ideal für eine Vielzahl industrieller Einsatzbereiche eignet.
Technische Daten
- Breite: 1000 mm
- Höhe: 2000 mm
- Tiefe: 400 mm
- Schutzart: IP55
- Stoßfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Belastbarkeit: 15.000 N
- Anzahl Türen: 2
Lieferumfang
- 1x Schrankgerüst
- 2x Tür
- 1x Dachblech
- 1x Rückwand
- 1x Montageplatte
- 2x Montageschiene 18 x 39 mm
- 1x Bodenblech-Set
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 899 mm x 1.896 |
| Abmessungen allgemein | Breite: 1.000 mm Höhe: 2.000 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8004000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale / Wahlweise in Stahblech oder Edelstahl |
| Branchentext - Überschrift | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen |
| Breite | 1000 |
| Breite Montageplatte | 899 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813526 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 151,8 kg |
| Gewicht (pro VE) | 152 |
| Höhe | 2000 |
| Höhe Montageplatte | 1896 |
| Infotext Keyuser - nur intern | 07.05.2019:IK Zertifikat es weiterhin auch nicht bei den Schränke auf der Homepage hinterlegt werden soll. Dort möchten wir nur offizielle Dokumente wie beispielsweise vom TÜV oder Schiffsapprobationen hinterlegen. (CD+NK)PStrauch, 16.06.20:Pstrauch über TWelsch Oberfläche angepasst |
| Katalogseite in HB 36 | 123 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Rückwand / Bodenbleche / Montageplatte / 2 Montageschienen 18 x 39 mm / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Stahlblech, 1,5 mm / Dach: Stahlblech, 1,5 mm / Tür: Stahlblech, 2,0 mm / Rückwand: Stahlblech, 1,5 mm / Bodenbleche: Stahlblech, 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte StahlblechStahlblechStahlblechStahlblechStahlblechStahlblech 1,51,521,51,53 tauchgrundierttauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlacktauchgrundiert, außen pulverbeschichtet, Strukturlackverzinktverzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst: tauchgrundiert Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte und Bodenbleche: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst: tauchgrundiert / Tür, Dach und Rückwand: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte und Bodenbleche: verzinkt |
| Oberfläche Komponenten | tauchgrundiert / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / tauchgrundiert, außen pulverbeschichtet, Strukturlack / verzinkt / verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 413.95 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 413,95 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
