Beschreibung

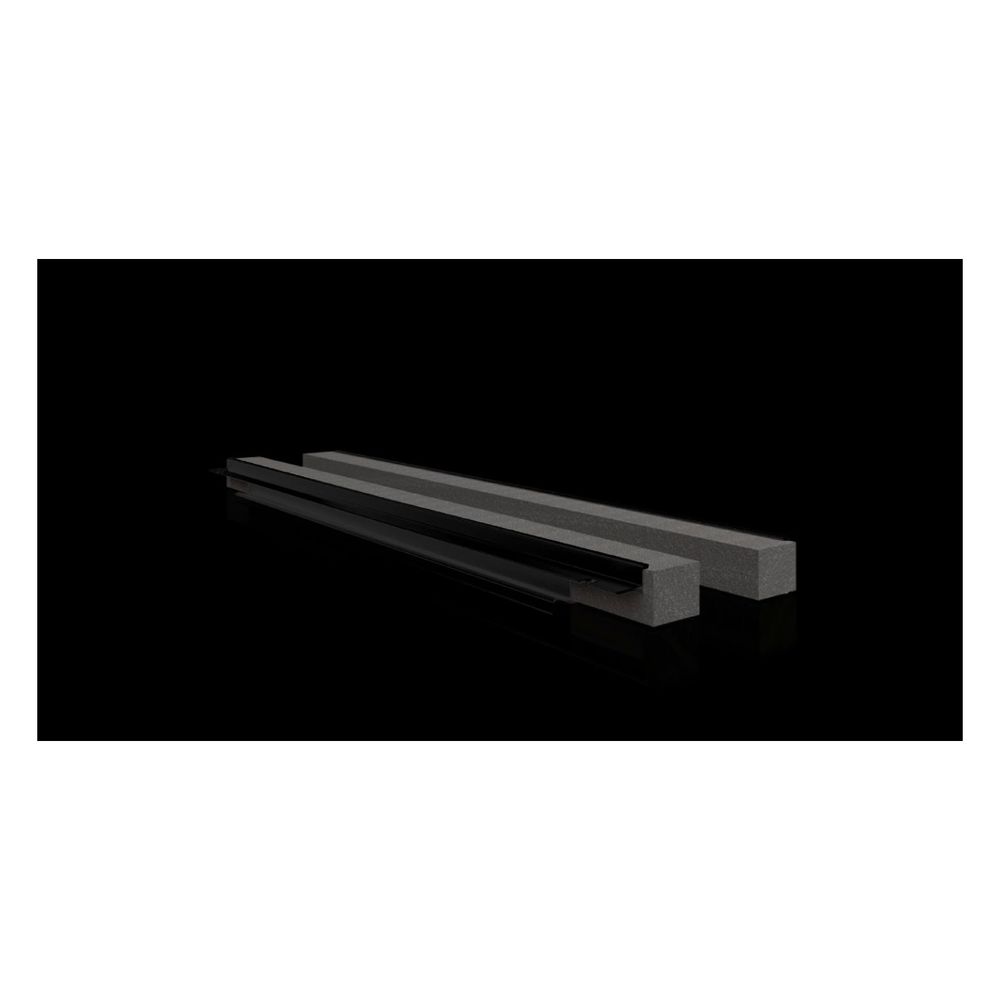

Rittal Kabeleinführungsprofil VX 8618.811, 800mm, Metall, Grau
Dieses Profil zur Kabeleinführung ermöglicht eine abgedichtete Leitungsführung im hinteren Bereich von Schaltschränken. Es ist für eine Schrankbreite von 800 mm ausgelegt und lässt sich einfach an das Bodenblech sowie den Schrankrahmen aufstecken.
Montage und Abdichtung
Die Montage erfolgt durch einfaches Aufstecken, was eine schnelle Installation ermöglicht. Das Profil sorgt für eine vollflächige Auflage und eine zuverlässige Abdichtung der in den Schrank eingeführten Kabel. Bei sachgerechter Montage wird die Schutzart IP55 gemäß IEC 60 529 erreicht. Je Kabeleinführungsstelle sind zwei Profile erforderlich.
Kompatibilität und Abmessungen
Das Profil ist für die Gehäusetypen VX, VX SE, Standpult CX sowie Pultunterteil CX konzipiert. Mit einem Querschnitt von 30 x 25 mm bietet es eine stabile Basis für die Kabelführung. Ab einer Schrankbreite von 1000 mm ist die Bodengruppe in zwei Bereiche unterteilt, wodurch zwei Kabeleinführungsstellen realisiert werden können.
Die Lösung überzeugt durch ihre einfache Handhabung und die effektive Abdichtung der Kabeleinführung. Mit einer Breite von 800 mm und der Schutzart IP55 stellt das Profil eine zuverlässige Komponente für die professionelle Schaltschrankausstattung dar. Die passgenaue Dichtung aus PU-Schaum gewährleistet einen dauerhaften Schutz der eingeführten Leitungen.
Technische Daten
- Breite: 800 mm
- Farbe: Grau (RAL 7035)
- Schutzart: IP55
- Querschnitt: 30 x 25 mm
- Dichtung: PU-Schaum
Lieferumfang
- 2x Aufsteckprofile inkl. elastischer Klemmprofile
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8618811 |
| Ausführung | sonstige |
| Breite | 800 |
| Brillenflansch | Metall |
| EAN-13 | 4028177922808 |
| Einsatzgebiete (Produktebene) | Zum Aufstecken an Bodenblech und Schrankrahmen |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | grau |
| Gewicht | 0,13 kg |
| Gewicht (pro VE) | 0.31 |
| Hinweis | Je Kabeleinführungsstelle werden zwei Stück benötigt Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Hinweis allgemein | Je Kabeleinführungsstelle werden zwei Stück benötigt / Ab Schrankbreite 1000 mm ist die Bodengruppe in der Breite in zwei Bereiche unterteilt. Es können zwei Kabeleinführungsstellen (links/rechts) eingesetzt werden |
| Infotext Keyuser - nur intern | 8618814 entfällt aus VX Broschüre/26.02.2018 Strauch, 02.06.2020:P.Zusatz geändert (TP raus) PStrauch über TWelsch, 16.09.PStrauch Beschreibung angepasst siehe HB36, S1045, 24.02.2021 Materialänderung Info von NK, Kunststoff analog zu 8800755 |
| Katalogseite in HB 36 | 1045 |
| Lieferumfang (Produktebene) | Aufsteckprofile, inkl. elastische Klemmprofile |
| Lieferzeitklasse für RiCS | C - up to 25 days |
| Lieferzeitklasse für RiCS, lose beigelegt | C - up to 25 days |
| Lieferzeitklasse für RiCS, montiert | C - up to 25 days |
| Lieferzeitklasse für RiCS, Standard | A - In stock |
| Material (Produktebene) | Hart-PVC / Schwer entflammbar, selbstverlöschend / Temperaturbeständig bis +60 °C / Dichtung: PU-Schaum / Querschnitt: 30 x 25 |
| Passend für Breite | 800 |
| Passend für Gehäusetyp | VX / VX SE / Standpult CX / Pultunterteil CX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 800 mm Gehäusetyp: VX SE Gehäusetyp: Standpult CX Gehäusetyp: Pultunterteil CX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX VX SE Standpult CX Pultunterteil CX Breite: = 800 |
| Produktbeschreibung (Description Temporary) | Zum Aufstecken an Bodenblech und Schrankrahmen. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 2 |
| Vorteile | Einfache Montage / Vollflächige Auflage / Hohe Abdichtung der im Schrank eingeführten Kabel |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
