Beschreibung

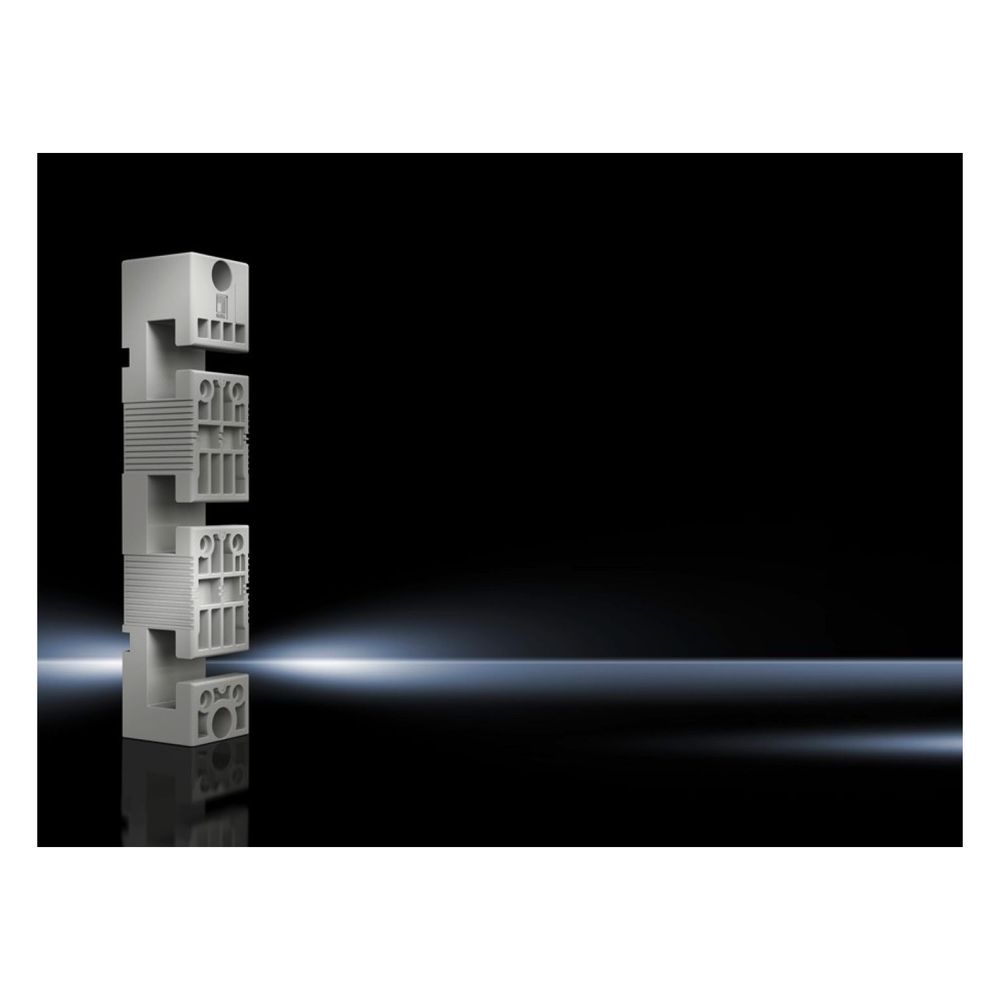

Rittal Sammelschienenhalter RiLine PLS 1600, 3-polig 60mm, Polyamid, RAL 7035, 4
Dieser 3-polige Sammelschienenhalter aus der Serie RiLine ermöglicht die sichere Befestigung von PLS 1600 Spezial-Sammelschienen in Schaltanlagen. Das System ist für einen Schienenmittenabstand von 60 mm ausgelegt und verfügt über eine UL-Approbation, die den Einsatz in entsprechenden internationalen Anwendungen unterstützt. Die robuste Konstruktion aus Polyamid erfüllt die Anforderungen der Brandklasse UL 94-V0.
Konstruktion und Anwendung
Der Halter ist für die Verwendung mit PLS 1600 Schienen optimiert und bietet durch seine Überbaubarkeit hohe Flexibilität. Für die Einhaltung der UL-Approbation ist bei der Montage zwingend der Einsatz einer Bodenwanne erforderlich. Die elektrische Auslegung erlaubt eine Bemessungsbetriebsspannung von bis zu 1000 V im AC-Betrieb beziehungsweise 1500 V bei DC-Anwendungen.
Technische Daten
- Polzahl: 3-polig
- Schienenmittenabstand: 60 mm
- Bemessungsbetriebsspannung: 1000 V (AC) / 1500 V (DC)
- Material: Polyamid (UL 94-V0)
- Farbe: RAL 7035
- Baubreite: 36 mm
- Länge: 190 mm
Durch die Kombination aus kompakter Bauweise und hoher elektrischer Belastbarkeit eignet sich dieses System für professionelle Stromverteilungen. Die Kompatibilität mit dem RiLine60-System sowie die spezifische Auslegung für PLS 1600 Schienen gewährleisten eine zuverlässige Integration in bestehende Infrastrukturen. Mit einer Bemessungsbetriebsspannung von bis zu 1000 V AC beziehungsweise 1500 V DC und der UL-konformen Ausführung bietet das Produkt eine stabile Basis für anspruchsvolle elektrische Installationen.
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Approbationen (Selection) | UL |
| Artikelnummer | RITTAL-9342050 |
| Bemessungsbetriebsspannung | 1000 V, 3~ / 1500 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 1000 / 1500 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177525641 |
| ECCN Code | NOT_RELEVANT |
| Elektrische Werte UL (SCCR) | 25 kA - 600 V, Halterabstand 500 mm, Sammelschienen PLS 1600 / 30 kA - 600 V, Halterabstand 250 mm, Sammelschienen PLS 1600 / 35 kA - 600 V, Halterabstand 150 mm, Sammelschienen PLS 1600 / 65 kA - 600 V, Halterabstand 250 mm, Sammelschienen PLS 1600, Fuse Class L max. 1400A, JDDZ/7 / 65 kA - 600 V, Halterabstand 100 mm, Sammelschienen PLS 1600, Fuse Class L max. 1600 A, JDDZ/7 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sammelschienenhalter |
| Farbe | RAL 7035 |
| Für Sammelschienen-Typ | PLS 1600 |
| Gewicht | 0,15 kg |
| Gewicht (pro VE) | 0.592 |
| Hinweis | Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich UL-Approbation nur in Verbindung mit AC-Anwendung gültig |
| Hinweis auf Variantenebene | Für UL-Anwendungen ist der Einsatz der Bodenwanne erforderlich / UL-Approbation nur in Verbindung mit AC-Anwendung gültig |
| Katalogseite in HB 36 | 302 |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 |
| Mit Innenbefestigung | Ja |
| Passend für Artikel-Nr | 3516.000 / 3527.000 / 3528.000 / 3528.010 / 3529.000 |
| PEN/N/PE-Halter | Nein |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Polzahl/Schienenmittenabstand | 3-polig 60 |
| Produktserie | RiLine |
| REACH - Deklarationspflichtig | Nein |
| Schienenabstand | 60 |
| Schienenmittenabstand | 60 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 4 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | PLS 1600 |
| Überbaubarkeit | Ja |
| WEEE-Nr. | 11161726 |
