Beschreibung

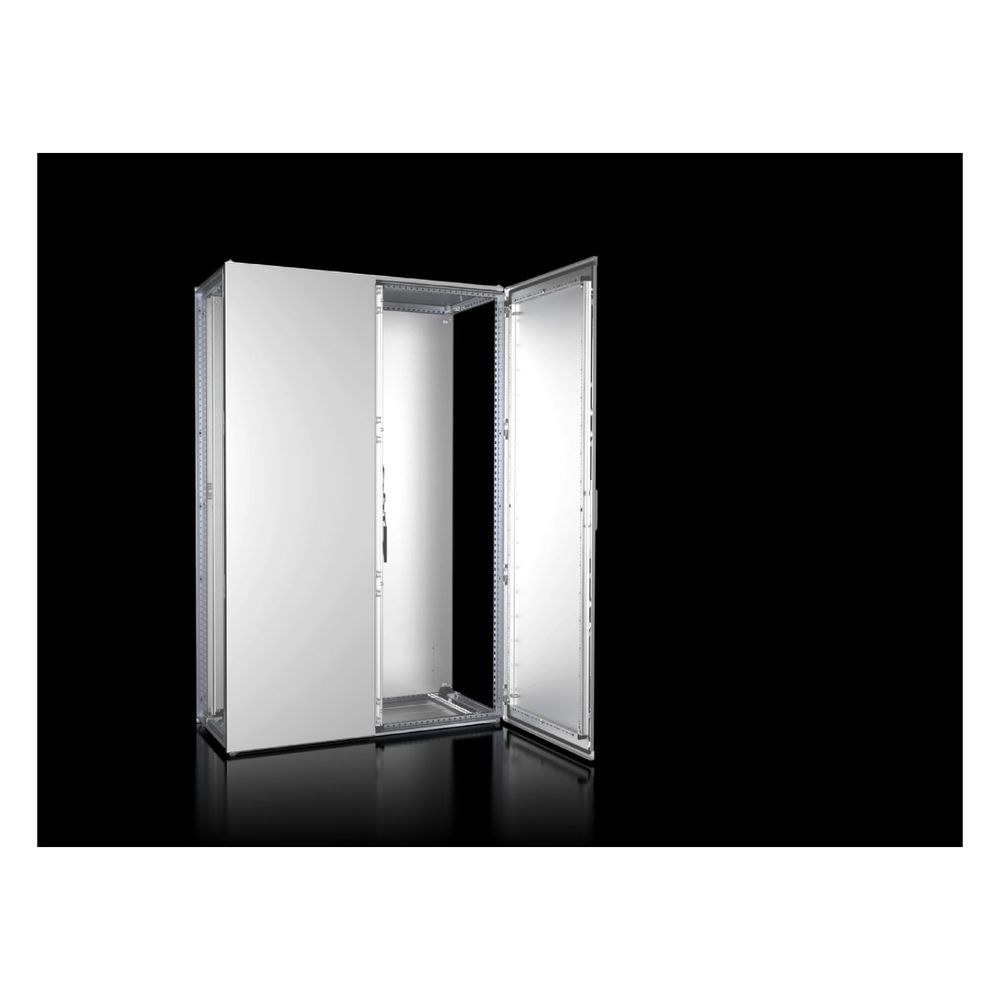

Rittal Anreih-Schranksystem VX 8453.000, 1200x1800x500mm, Edelstahl
Das Anreih-Schranksystem VX25 von Rittal bietet eine robuste Systemplattform für anspruchsvolle Anwendungen in der Maschinensteuerung und Stromverteilung. Gefertigt aus hochwertigem Edelstahl 1.4301 (AISI 304), überzeugt das 1200 x 1800 x 500 mm große Gehäuse durch hohe Stabilität und eine effiziente Konfiguration. Dank der symmetrischen Profilrahmenkonstruktion eignet sich das System ideal für den professionellen Schaltschrankbau.
Systemaufbau und Flexibilität
Die Basis bildet ein geschlossenes Hohlprofil mit einem 25-mm-Maßraster, das eine direkte Montagemöglichkeit von innen und außen bietet. Die zweitürige Front sowie die abnehmbare Rückwand und das Dach sind mit einer geschäumten PU-Schaum-Dichtung ausgestattet, die die Schutzart IP55 erreicht. Die tiefenverstellbare Montageplatte aus verzinktem Stahlblech ermöglicht eine präzise Ausrichtung der Einbauten, während der automatische Potenzialausgleich zwischen den Flachteilen und dem Rahmen die elektrische Sicherheit unterstützt.
Robuste Konstruktion für den industriellen Einsatz
Das Gehäuse ist auf eine Belastbarkeit von bis zu 15.000 N ausgelegt und erfüllt mit der Schlagfestigkeitsklasse IK10 höchste Anforderungen an die mechanische Widerstandsfähigkeit. Die Türen verfügen über einen 130-Grad-Öffnungswinkel und sind werkzeuglos auf 180 Grad nachrüstbar. Durch die Verwendung von Edelstahl mit Strichschliff (Korn 400) an den Außenflächen ist das System für anspruchsvolle Umgebungsbedingungen geeignet.
Das VX25-System ermöglicht durch seine durchgängige Engineering-Struktur eine einfache Projektierung und effiziente Raumnutzung. Mit einer Schutzart von IP55 und der hohen Stoßfestigkeit nach IK10 bietet es einen zuverlässigen Schutz für empfindliche Komponenten. Die Kombination aus hochwertigem Edelstahl, flexiblen Montageebenen und der tiefenverstellbaren Montageplatte macht dieses Schranksystem zur idealen Lösung für komplexe industrielle Anforderungen.
Technische Daten
- Breite: 1200 mm
- Höhe: 1800 mm
- Tiefe: 500 mm
- Material: Edelstahl 1.4301 (AISI 304)
- Schutzart: IP55
- Stoßfestigkeit: IK10
- Anzahl Türen: 2
- Montageplatte Abmessung: 1099 mm x 1696 mm
- Belastbarkeit: 15.000 N
Lieferumfang
- 1x Schrankgerüst
- 2x Tür
- 1x Dachblech
- 3x Bodenblech
- 1x Rückwand
- 1x Montageplatte
- 2x Montageschiene 18 x 39 mm
Technische Daten
| Hersteller | Rittal |
| 2 Montagestege in Schranktiefe | Nein |
| Abmessung Montageplatte | 1.099 mm x 1.696 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 1.800 mm Tiefe: 500 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Approbation ABS | Ja |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Ja |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-8453000 |
| Ausführung der Oberfläche | sonstige |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Anreih-Systeme VX25 - die Systemplattform für nahezu alle Anwendungen / Jeder Schrank ist in Verbindung mit ausgewähltem Systemzubehör ein Spezialist für seine Aufgaben / Einfache Projektierung / Effiziente Konfiguration / Durchgängigkeit im Engineering (Digitaler Zwilling) / Einzigartige Symmetrie / Direkte Montagemöglichkeit von außen / Gesteigerte Raumeffizienz / Unendliche Anreihpotenziale |
| Branchentext - Überschrift | Großschrank-System VX25, Edelstahl |
| Branchentext - Überschrift 2 | Zentrale Maschinensteuerung oder Stromverteilung mit VX25 Edelstahl Schaltschranksystem |
| Breite | 1200 |
| Breite Montageplatte | 1099 |
| EAN-13 | 4028177920163 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Flanschplatten/Bleche / Öffnung zur individuellen Bestückung |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Nein |
| Gewicht | 171,6 kg |
| Gewicht (pro VE) | 172 |
| Hinweis | Aufgrund der Materialhärte empfehlen wir, für den Innenausbau die Innensechsrund-Blechschraube 2486.400 einzusetzen |
| Hinweis allgemein | Aufgrund der Materialhärte empfehlen wir, für den Innenausbau die Innensechsrund-Blechschraube 2486.400 einzusetzen |
| Höhe | 1800 |
| Höhe Montageplatte | 1696 |
| Infotext Keyuser - nur intern | Verfügbar vorauss. Anfang 09/2018 (28.08.2018 PS) |
| Katalogseite in HB 36 | 244 |
| Komponente / Baugruppe | Schrankgerüst / Dach / Tür / Rückwand / Bodenbleche / Montageplatte |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Schrankgerüst / Tür(en) / Türanschlag rechts, auf links wechselbar / Dachblech / Bodenbleche / Rückwand / Montageplatte / Verschluss: 3 mm Doppelbart / 2 Montageschienen 18 x 39 |
| Mastbefestigung | Nein |
| Material (Produktebene) | Schrankgerüst: Edelstahl 1.4301 (AISI 304), 1,5 mm / Dach: Edelstahl 1.4301 (AISI 304), 1,5 mm, außen Strichschliff / Tür: Edelstahl 1.4301 (AISI 304), 2,0 mm, außen Strichschliff / Rückwand: Edelstahl 1.4301 (AISI 304), 1,5 mm, außen Strichschliff / Bodenbleche: Edelstahl 1.4301 (AISI 304), 1,5 mm / Montageplatte: Stahlblech, 3,0 |
| Material Komponenten | Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4301 (AISI 304) / Edelstahl 1.4301 (AISI 304) / Stahlblech |
| Material und Oberfläche | SchrankgerüstDachTürRückwandBodenblecheMontageplatte Edelstahl 1.4301 (AISI 304)Edelstahl 1.4301 (AISI 304)Edelstahl 1.4301 (AISI 304)Edelstahl 1.4301 (AISI 304)Edelstahl 1.4301 (AISI 304)Stahlblech 1,51,521,51,53 außen Strichschliff, Korn 400außen Strichschliff, Korn 400außen Strichschliff, Korn 400verzinkt mm |
| Materialstärke Komponenten | 1.5 / 1.5 / 2 / 1.5 / 1.5 / 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Ja |
| Oberfläche | Schrankgerüst und Bodenbleche: blank Tür, Dach und Rückwand: außen Strichschliff, Korn 400 Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Schrankgerüst und Bodenbleche: blank / Tür, Dach und Rückwand: außen Strichschliff, Korn 400 / Montageplatte: verzinkt |
| Oberfläche Komponenten | außen Strichschliff, Korn 400 / außen Strichschliff, Korn 400 / außen Strichschliff, Korn 400 / verzinkt |
| PCF-Wert - Carbon footprint value | 499.2 |
| Product Carbon Footprint - PCF | 499,2 |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 500 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | VX25 |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
