Beschreibung

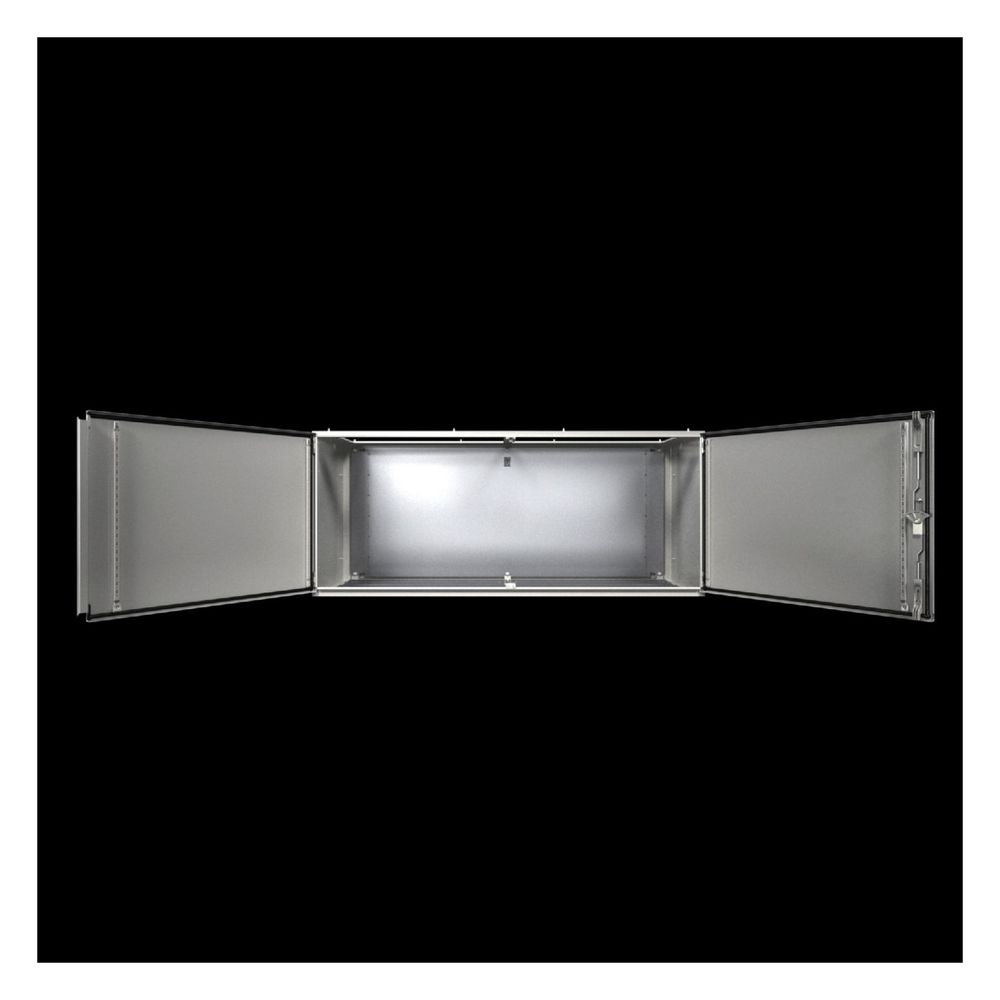

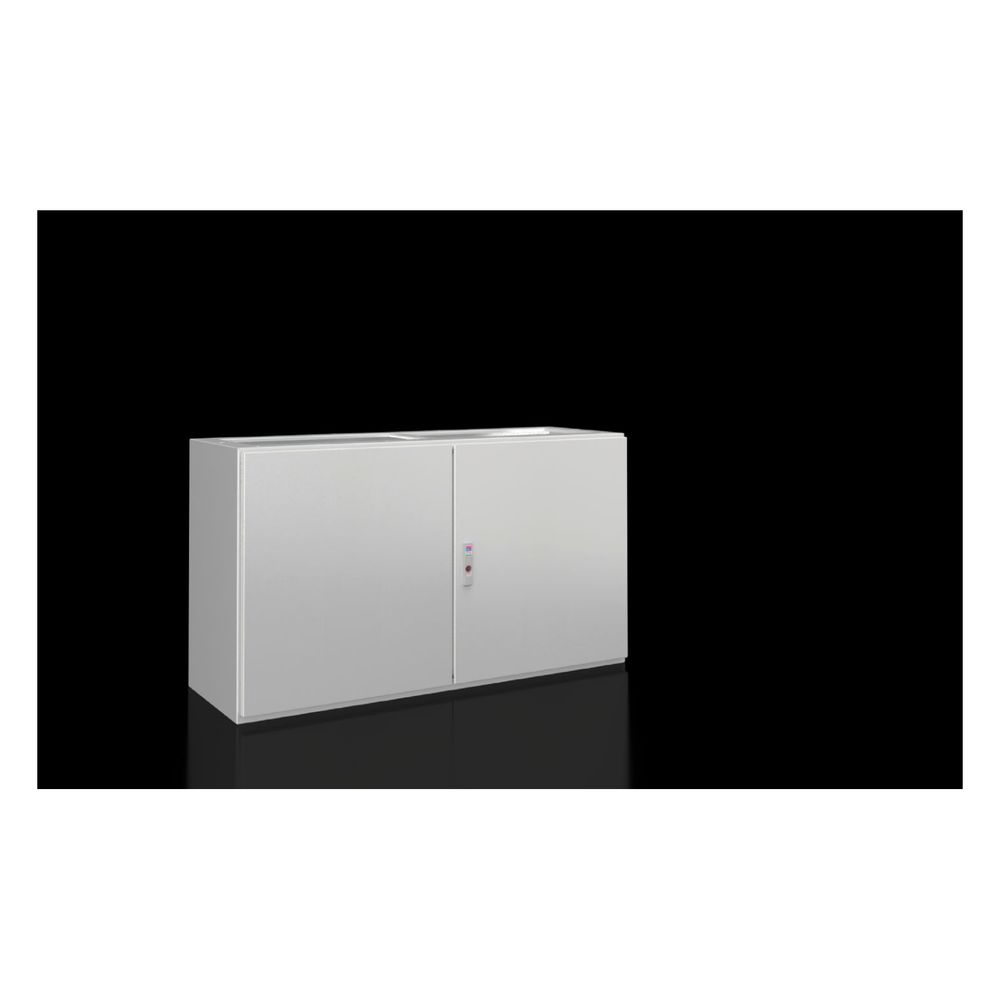

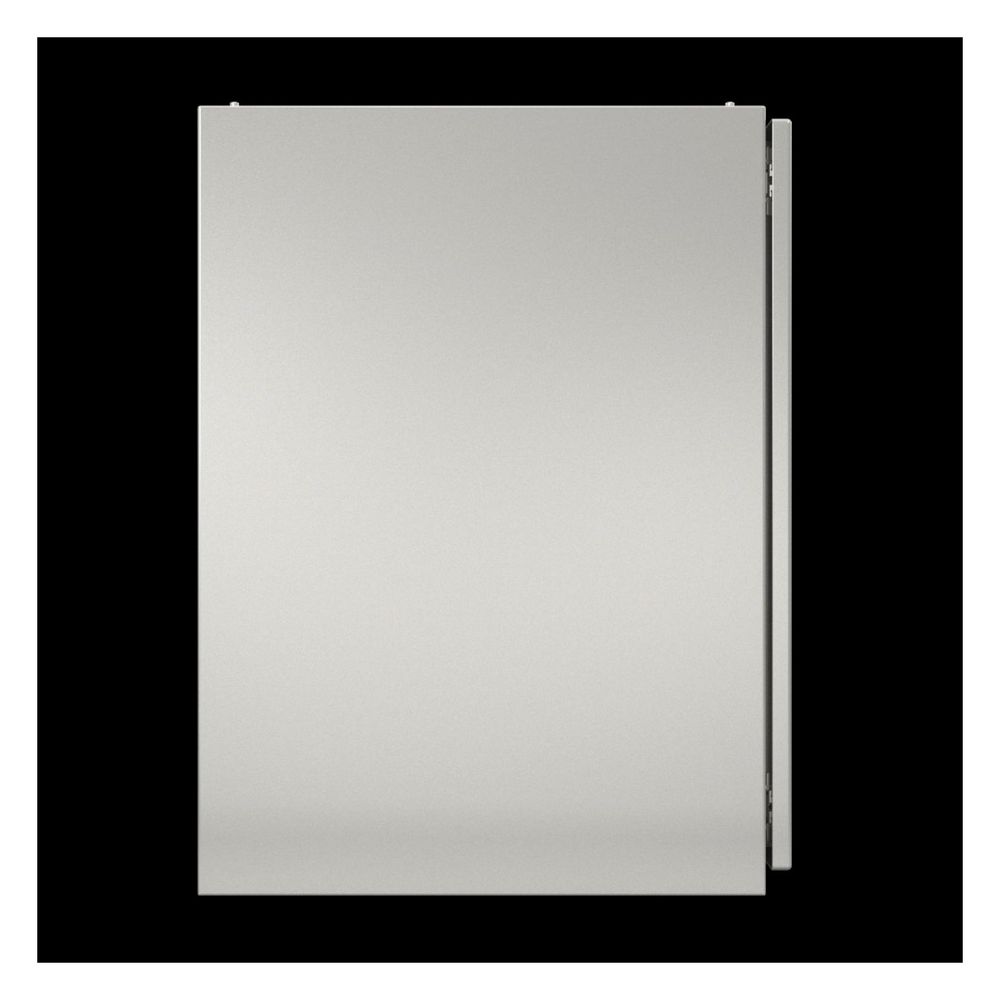

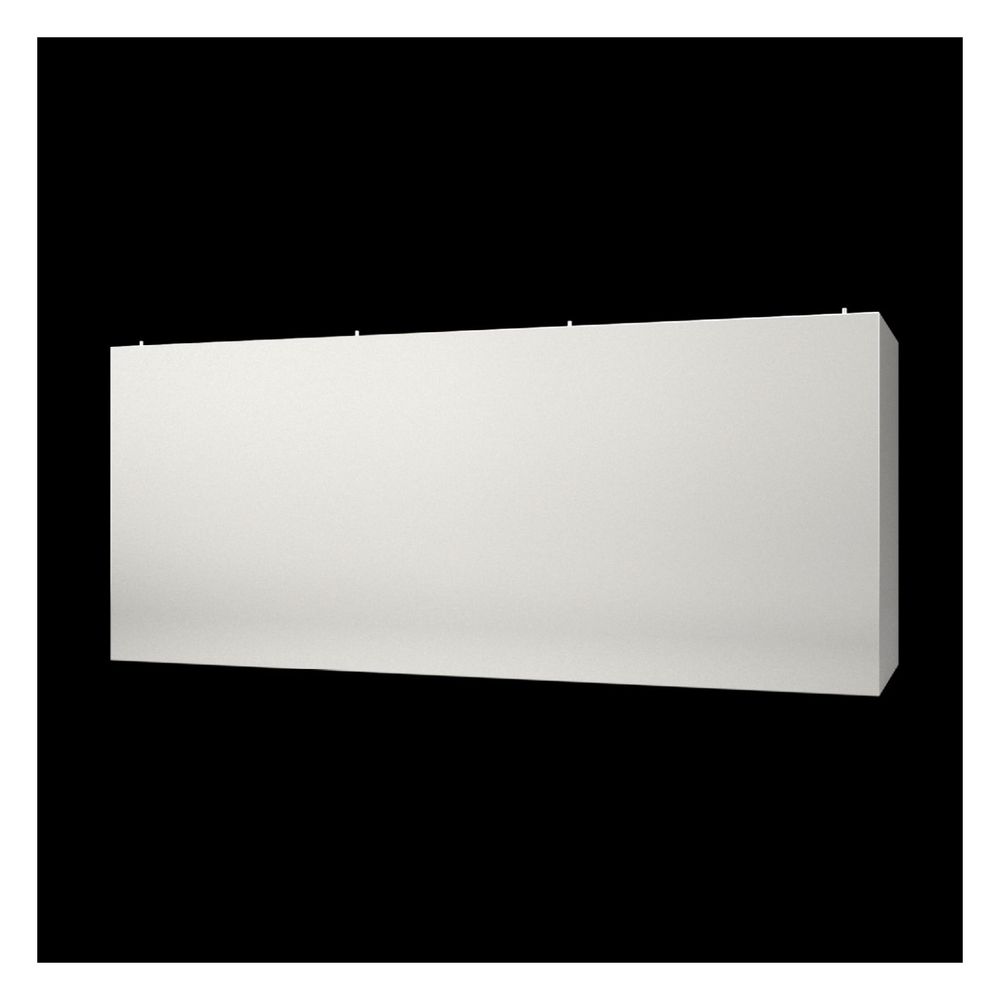

Rittal Pultunterteil CX 6702000, 1200x675x400mm, Stahlblech, RAL 7035
Das Rittal Pultunterteil aus dem CX-System dient als robuste Basis für individuelle Pultlösungen in der Industrie. Mit Abmessungen von 1.200 mm Breite, 675 mm Höhe und 400 mm Tiefe bietet das aus Stahlblech gefertigte Gehäuse eine stabile Grundlage für anspruchsvolle Arbeitsplatzlösungen.
Robuste Konstruktion und Schutz
Das Gehäuse und die zwei Türen bestehen aus Stahlblech, das für eine langlebige Nutzung tauchgrundiert und außen mit einem grauen Strukturlack in RAL 7035 pulverbeschichtet ist. Die Türen sind mit einer umlaufend eingeschäumten PU-Dichtung ausgestattet, die in Verbindung mit dem 3-Punkt-Verschluss-System einen Schutz gemäß IP55 und NEMA 12 sicherstellt. Die Stoßfestigkeit entspricht der Klasse IK10, was den Einsatz in anspruchsvollen Umgebungen ermöglicht.
Flexibilität und Montage
Die im Lieferumfang enthaltene Montageplatte aus verzinktem Stahlblech bietet mit 1.120 mm x 625 mm ausreichend Platz für elektrische Komponenten. Für eine einfache Kabelführung sind zweigeteilte Bodenbleche integriert. Die Türen verfügen über einen Öffnungswinkel von 130 Grad und sind für einen flexiblen Zugang wechselbar. Zur Vervollständigung des Pultsystems ist je nach Aufbaukonfiguration eine Abschlussplatte erforderlich.
Dieses Pultunterteil überzeugt durch eine Materialstärke von 1,5 mm am Gehäuse und 2,0 mm an den Türen. Die Kombination aus der verzinkten Montageplatte, dem sicheren 3-Punkt-Verschluss mit 3 mm Doppelbart-Einsatz und der hohen Schutzart IP55 macht es zu einer verlässlichen Komponente für professionelle Schaltanlagen. Die durchdachte Konstruktion unterstützt eine effiziente Kabelführung und bietet eine stabile Basis für den modularen Aufbau von Pultsystemen.
Technische Daten
- Breite: 1200 mm
- Höhe: 675 mm
- Tiefe: 400 mm
- Montageplatte Breite: 1120 mm
- Montageplatte Höhe: 625 mm
- Schutzart: IP55
- NEMA Schutzart: 12
- Stoßfestigkeit: IK10
- Anzahl Türen: 2
- Farbe: RAL 7035
Lieferumfang
- 1x Pultunterteil
- 1x Montageplatte
- 2x Bodenbleche
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 1.120 mm x 625 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 675 mm Tiefe: 400 |
| Anzahl der Türen | 2 |
| Anzahl Verschlüsse | 1 |
| Artikelnummer | RITTAL-6702000 |
| Ausführung | Unterteil |
| Ausführung (Variantenebene) | Unterteil |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart |
| Breite | 1200 |
| Breite Montageplatte | 1120 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177983786 |
| Farbe | grau |
| Gewicht | 57,125 kg |
| Gewicht (pro VE) | 57.1 |
| Hinweis | Zum Verschließen des Pultunterteils wird eine Abschlussplatte benötigt Für einen 2-teiligen Pultaufbau wird ein Pultmittelteil und eine Abschlussplatte für Pultmittelteil benötigt Für einen 3-teiligen Pultaufbau werden ein Pultmittel- und Pultoberteil benötigt |
| Hinweis allgemein | Zum Verschließen des Pultunterteils wird eine Abschlussplatte benötigt / Für einen 2-teiligen Pultaufbau wird ein Pultmittelteil und eine Abschlussplatte für Pultmittelteil benötigt / Für einen 3-teiligen Pultaufbau werden ein Pultmittel- und Pultoberteil benötigt |
| Höhe | 675 |
| Höhe Montageplatte | 625 |
| Komponente des Pultsystems | Unterteil |
| Lieferumfang (Produktebene) | Gehäuse oben offen / Tür bzw. Doppeltür vorne, mit 3-Punkt-Verschluss-System / Montageplatte / Bodenbleche / Verschluss: 3 mm Doppelbart |
| Material (Produktebene) | Gehäuse: Stahlblech 1,5 mm / Tür: Stahlblech, 2,0 mm, umlaufend eingeschäumte PU-Dichtung |
| Material (Variantenebene) | Montageplatte: Stahlblech, 2,5 |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack |
| Oberfläche (Variantenebene) | Montageplatte: verzinkt |
| Produktbeschreibung (Description Temporary) | CX Pultunterteile, vier Breiten und zwei verschiedene Tiefen als Basis für jede Pult-Lösung. Für ein einheitliches Erscheinungsbild sorgt das AX Schlossschild, für eine einfache Kabelführung sind die zweigeteilten Bodenbleche bereits im Lieferumfang enthalten. |
| RAL-Nummer | 7035 |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türanschlag wechselbar | Ja |
| Türöffnungswinkel | 130 |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | Stahl |
| WEEE-Nr. | 11161726 |
