Beschreibung

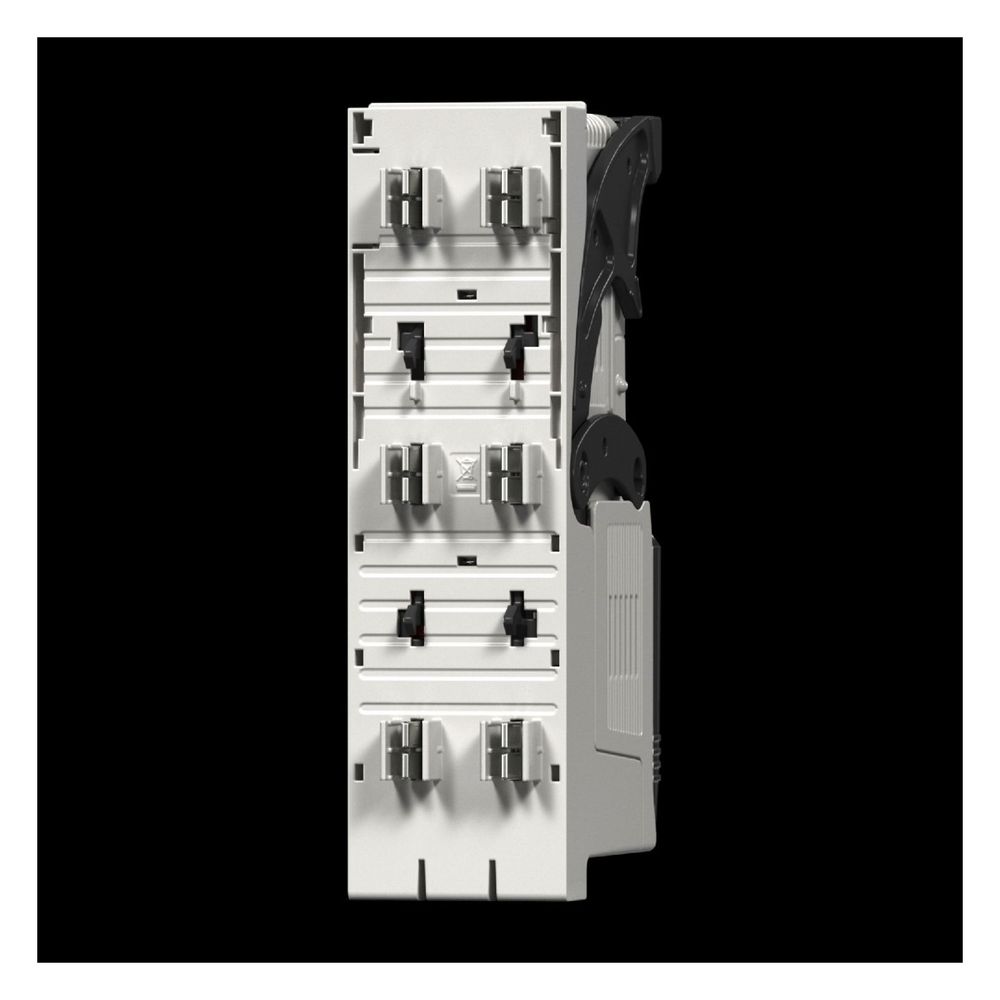

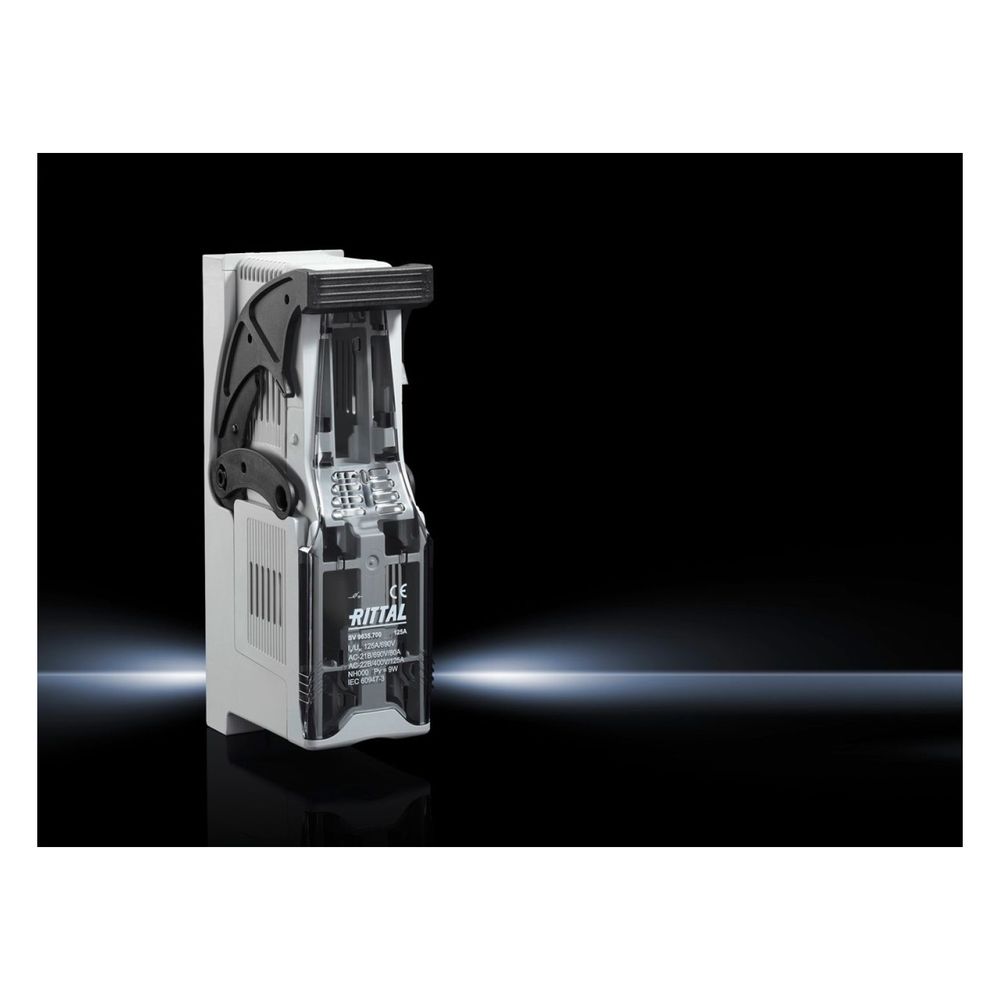

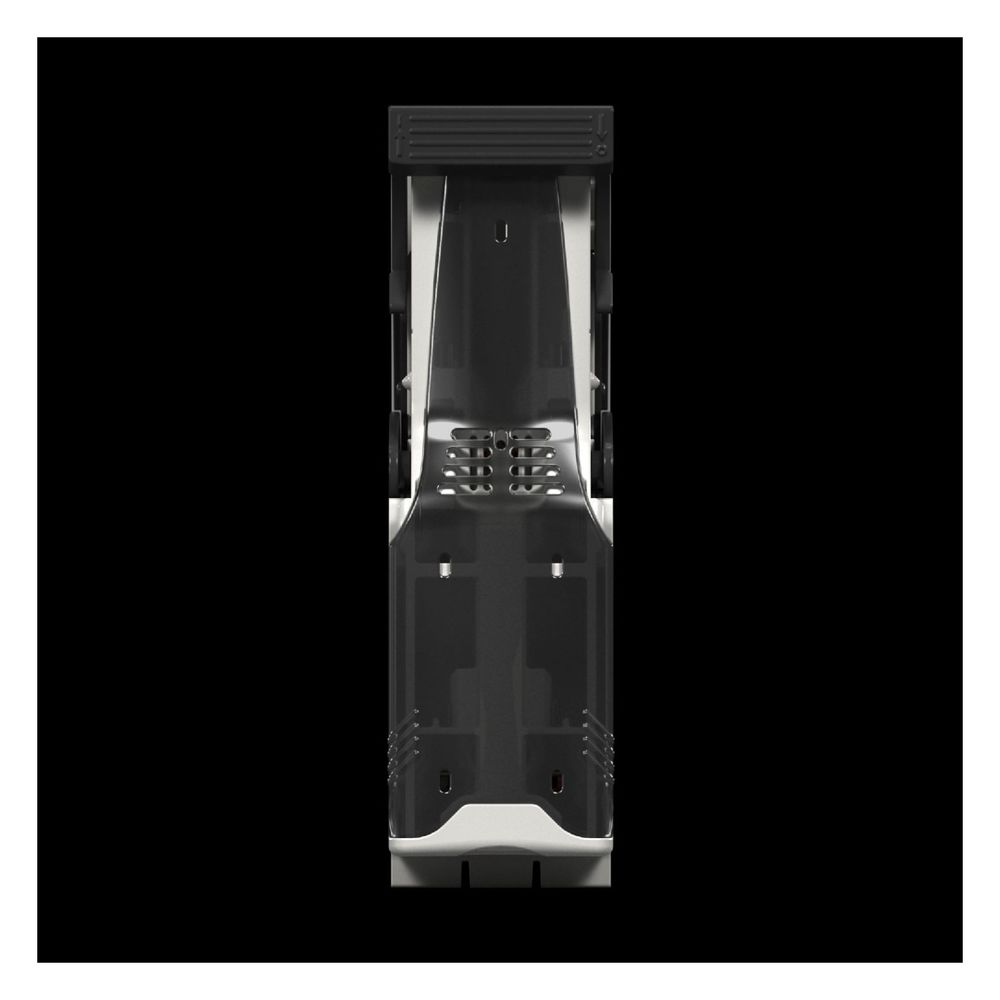

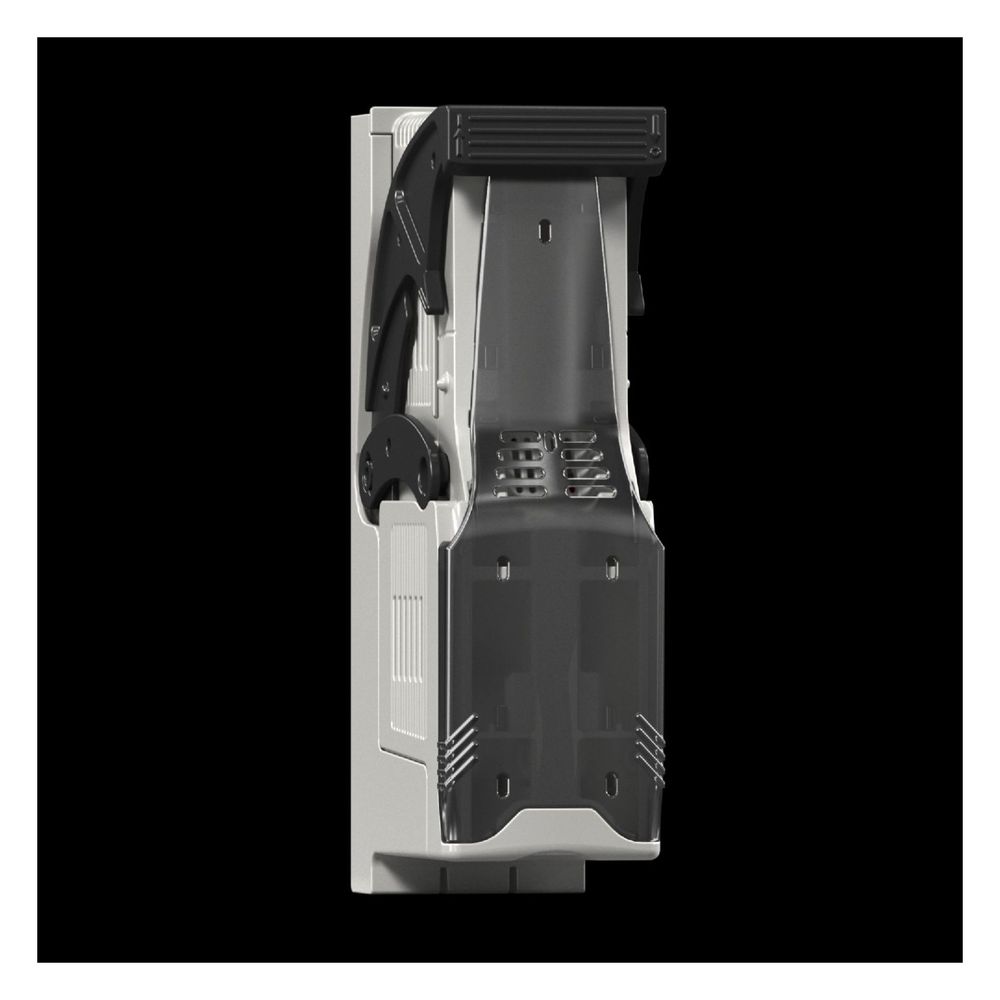

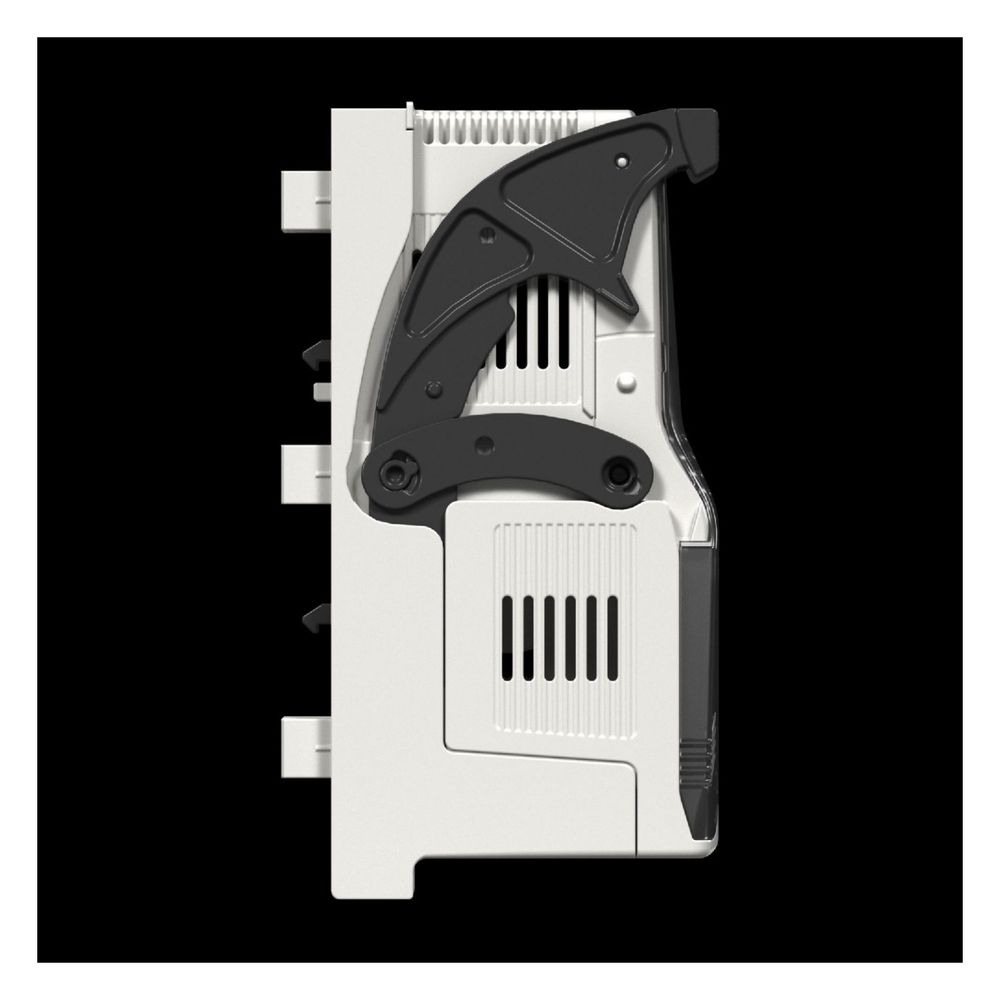

Rittal NH-Sicherungslasttrenner RiLine Compact Gr.000, 125A 690V 3-polig, Polyamid, RAL 7035
Der NH-Sicherungslasttrenner der Größe 000 aus der Serie RiLine Compact von Rittal dient der Absicherung elektrischer Verbraucher in Sammelschienensystemen. Das 3-polige Gerät ist für einen Bemessungsdauerstrom von 125 A ausgelegt und ermöglicht eine flexible Montage für Leitungsabgänge nach oben oder unten. Durch die frontseitige Schutzart IP20 eignet er sich für den Einsatz in der Energieverteilung.
Funktion und Montage
Der Lasttrenner ist für den Aufbau auf Sammelschienensystemen konzipiert und unterstützt die Frontbefestigung. Die Bedienung erfolgt über einen Deckelgriff an der Vorderseite. Integrierte Prüflöcher ermöglichen einen Messzugriff an den Kontaktteilen der Schmelzeinsätze. Das Gehäuse besteht aus Polyamid mit einem Brandverhalten gemäß UL 94-V0, die Kontaktbahnen aus versilbertem Hartkupfer.
Anschlussmöglichkeiten
Der elektrische Anschluss des Hauptstromkreises erfolgt über eine Rahmenklemme. Diese nimmt Rundleiter mit einem Querschnitt von 2,5 bis 50 mm² auf. Zusätzlich ist der Klemmraum für lamellierte Kupferschienen mit den Maßen 10 x 10 mm ausgelegt.
Das System bietet eine hohe Betriebssicherheit bei einer Bemessungsbetriebsspannung von bis zu 690 V AC beziehungsweise 440 V DC. Mit einem Bemessungsdauerstrom von 125 A und der 3-poligen Ausführung stellt der Sicherungslasttrenner eine effiziente Komponente für moderne Sammelschienensysteme dar.
Technische Daten
- NH-Baugröße: 000
- Pol-Anzahl: 3-polig
- Bemessungsdauerstrom: 125 A
- Max. Bemessungsbetriebsspannung AC: 690 V
- Max. Bemessungsbetriebsspannung DC: 440 V
- Anschlussart: Rahmenklemme
- Querschnitt Rundleiter: 2,5 - 50 mm²
- Schutzart frontseitig: IP20
- Abmessungen B x H x T: 49,5 x 174,5 x 96 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 49,5 mm Höhe: 174,5 mm Tiefe: 96 |
| Anschluss von Rundleitern | 2,5 - 50 |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Anschlussart, elektrisch | Rahmenklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9635700 |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 440 V (DC), 3~ / 690 V (AC), 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 440 / 440 |
| Bemessungsbetriebsstrom (max) | 125 |
| Bemessungsdauerstrom Iu | 125 |
| Breite | 49.5 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177937604 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | RAL 7035 |
| Funktionen | Zur Absicherung angeschlossener Verbraucher / Integrierte Prüflöcher ermöglichen einen Messzugriff an den Kontaktteilen der Schmelzeinsätze / Für Leitungsabgang oben ist der NH-Sicherungslasttrenner um 180° gedreht auf dem Board zu montieren |
| Für Wandlereinbau | Nein |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 0,562 kg |
| Gewicht (pro VE) | 0.576 |
| Höhe | 174.5 |
| Katalogseite in HB 36 | 290 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 10 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 10 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 10 mm Klemmraum-Höhe: 10 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 10 x 10 x |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94-V0 / Kontaktbahnen: versilbertes Hartkupfer |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| NH-Baugröße | 000 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Prüfgrundlage | IEC/DIN EN 60 947-3 |
| Querschnitt Rundleiter | 2,5 - 50 |
| Querschnitt Rundleiter max | 50 |
| Querschnitt Rundleiter min | 2.5 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Tiefe | 96 |
| Verpackungseinheit | 1 |
| WEEE-Nr. | 11161726 |
