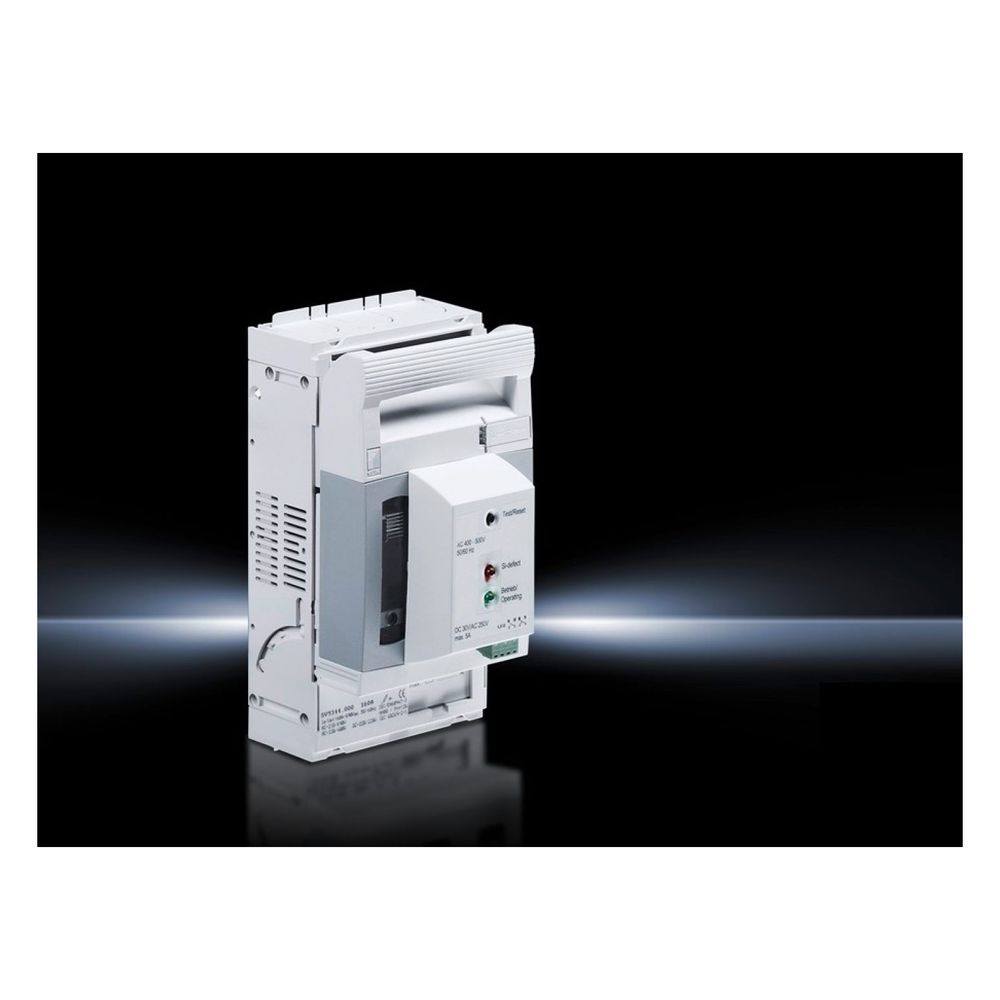

Rittal NH-Sicherungslasttrenner RiLine Gr.00, 160A, 194x106mm, Polyamid, RAL 7035/7001, 1
Der Rittal NH-Sicherungslasttrenner der Serie RiLine ist für den Montageplattenaufbau konzipiert und für einen Bemessungsbetriebsstrom von 160 A ausgelegt. Das 3-polige Gerät ermöglicht einen flexiblen Leitungsabgang nach oben oder unten und ist mit einer elektronischen Sicherungsüberwachung ausgestattet. Die robuste Ausführung eignet sich für den Einsatz in industriellen Stromverteilungssystemen.
Funktion und Anschluss
Der Lasttrenner ist für die Aufnahme von NH-Sicherungseinsätzen der Baugröße 00 vorgesehen. Der elektrische Anschluss erfolgt über Schraubanschlüsse (M8), die Rundleiter mit einem Querschnitt von 10 bis 95 mm² aufnehmen können. Alternativ ist der Anschluss von lamellierten Kupferschienen bis zu einer Größe von 20 x 5 mm möglich. Die Betätigung erfolgt sicher über einen frontseitigen Deckelgriff.
Sicherheit und Material
Das Gehäuse besteht aus widerstandsfähigem Polyamid, wobei die Kontaktbahnen aus versilbertem Elektrolytkupfer gefertigt sind. Die frontseitige Schutzart entspricht IP20. Das Schaltgerät erfüllt die Anforderungen gemäß DIN EN 60947-3 sowie DIN EN 60269-2. Die integrierte elektronische Sicherungsüberwachung unterstützt eine zuverlässige Betriebskontrolle innerhalb der spezifizierten Bemessungsbetriebsspannung von bis zu 690 V AC.
Die kompakte Bauweise mit einer Breite von 106 mm und einer Höhe von 194 mm erlaubt eine effiziente Integration in Schaltschranksysteme. Durch die Kombination aus hoher Stromtragfähigkeit von 160 A und der elektronischen Überwachung bietet das System eine verlässliche Lösung für die Absicherung und Trennung von Stromkreisen.
Technische Daten
- Baugröße: 00
- Bemessungsbetriebsstrom: 160 A
- Bemessungsbetriebsspannung: 690 V AC
- Polzahl: 3-polig
- Anschlussart: Schraube M8
- Leiterquerschnitt Rundleiter: 10 - 95 mm²
- Klemmraum lamellierte Kupferschienen: 20 x 5 mm
- Schutzart frontseitig: IP20
- Breite: 106 mm
- Höhe: 194 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 106 mm Höhe: 194 |
| Anschluss von Rundleitern | 10 - 95 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Anschlussart, elektrisch | Schraube M8 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-9344030 |
| Ausführung | Für Montageplattenaufbau |
| Ausführung (Variantenebene) | Für Montageplattenaufbau |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 400 V - 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 400 / 415 / 440 / 500 / 525 / 550 / 600 / 660 / 690 |
| Bemessungsbetriebsstrom (max) | 160 |
| Bemessungsdauerstrom Iu | 160 |
| Breite | 106 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7035/7001 |
| EAN-13 | 4028177540538 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7035/7001 |
| Für Baugröße | 00 |
| Für Montageplattenaufbau | Ja |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 0,835 kg |
| Gewicht (pro VE) | 0.86 |
| Höhe | 194 |
| Katalogseite in HB 36 | 329 |
| Klemmraum f lamellierte Cu-Schienen (Breite) | 20 |
| Klemmraum f lamellierte Cu-Schienen (Höhe) | 5 |
| Klemmraum für lamellierte Kupferschienen | Klemmraum-Breite: 20 mm Klemmraum-Höhe: 5 |
| Klemmraum für lammelierte Kupferschienen (B x H) | 20 x 5 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Ja |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 160 |
| NH-Baugröße | 00 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 10 - 95 |
| Querschnitt Rundleiter max | 95 |
| Querschnitt Rundleiter min | 10 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Sortierhilfe Bestelltabelle Print | 1 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | mit elektronischer Sicherungsüberwachung (ESÜ) |
| WEEE-Nr. | 11161726 |
