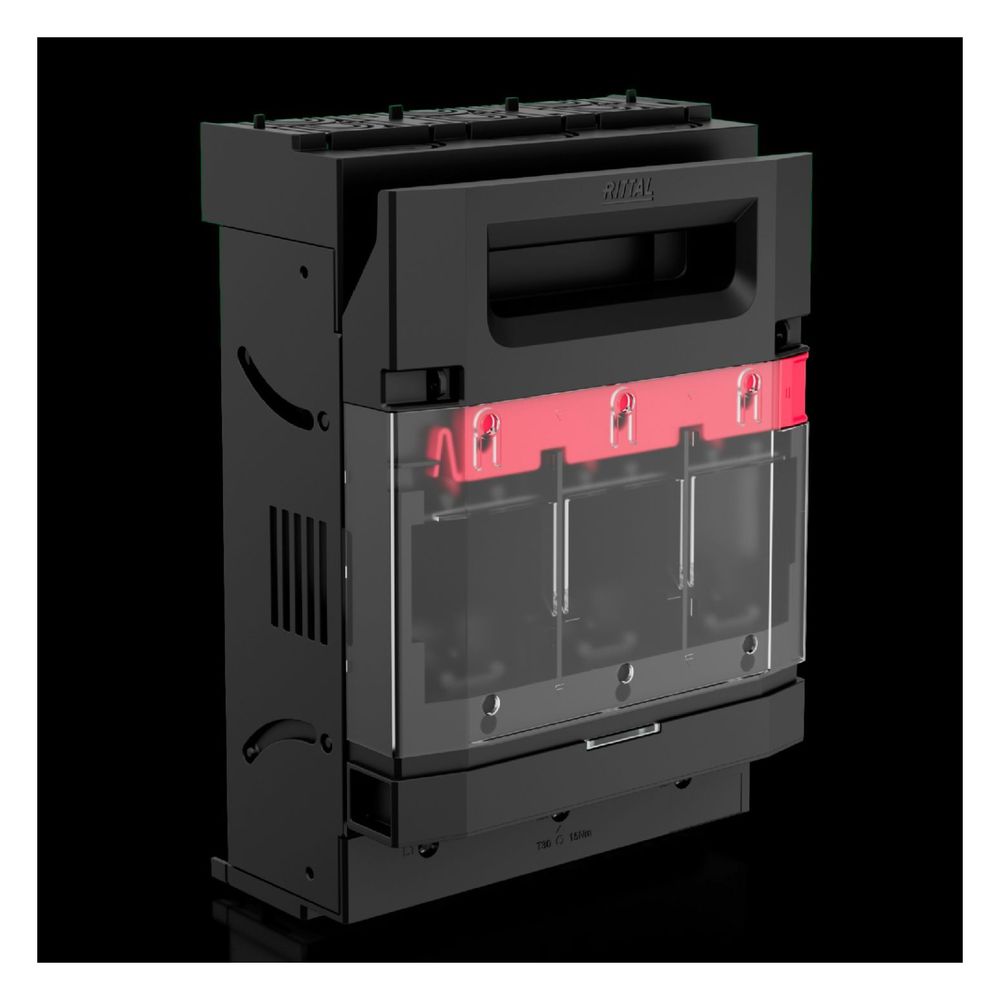

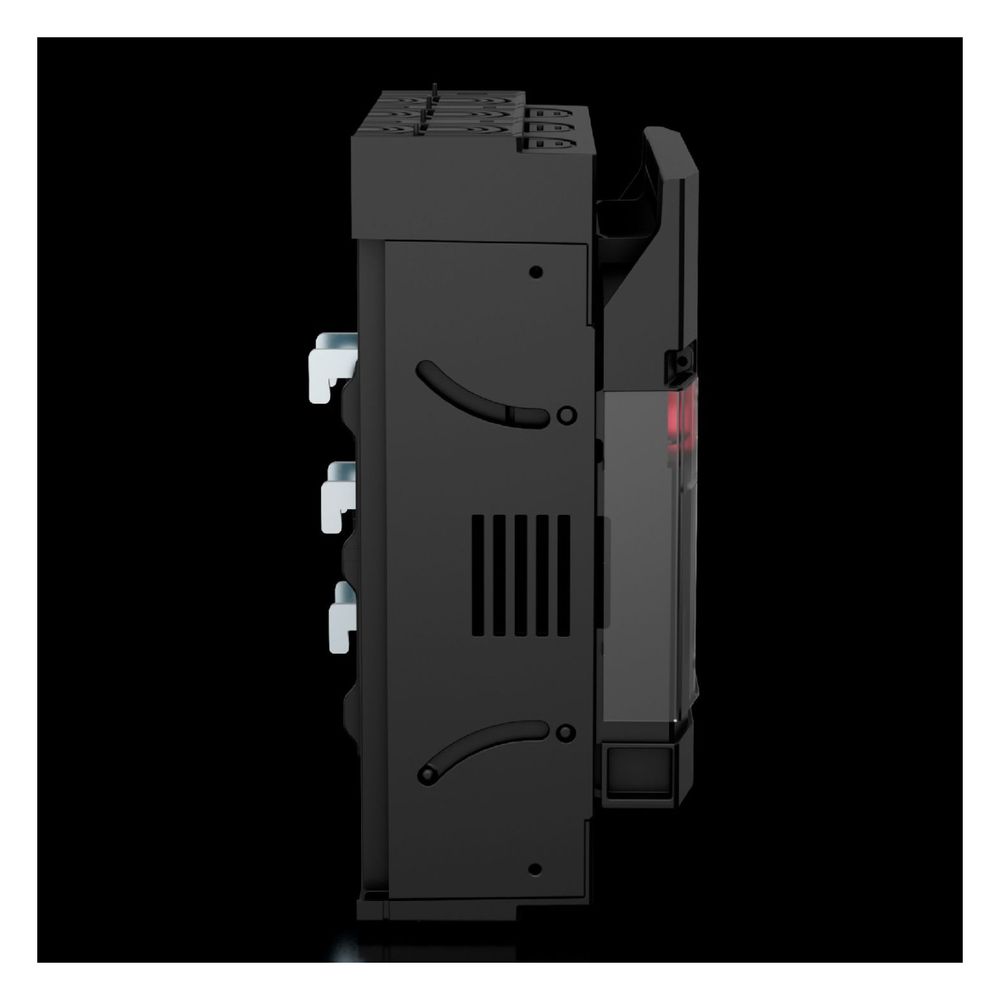

Rittal NH-Sicherungslasttrenner RiLineX 9362250, 400A 3-polig, 208,5x298,6x134,6mm, Polyamid, RAL 9005/RAL 35745
Der Rittal NH-Sicherungslasttrenner der Größe 2 ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert und für einen Nennstrom von bis zu 400 A ausgelegt. Das 3-polige Gerät ermöglicht eine flexible Leitungsführung durch einen werkzeuglos umrüstbaren Abgang nach oben oder unten.
Sicherheit und Wartung

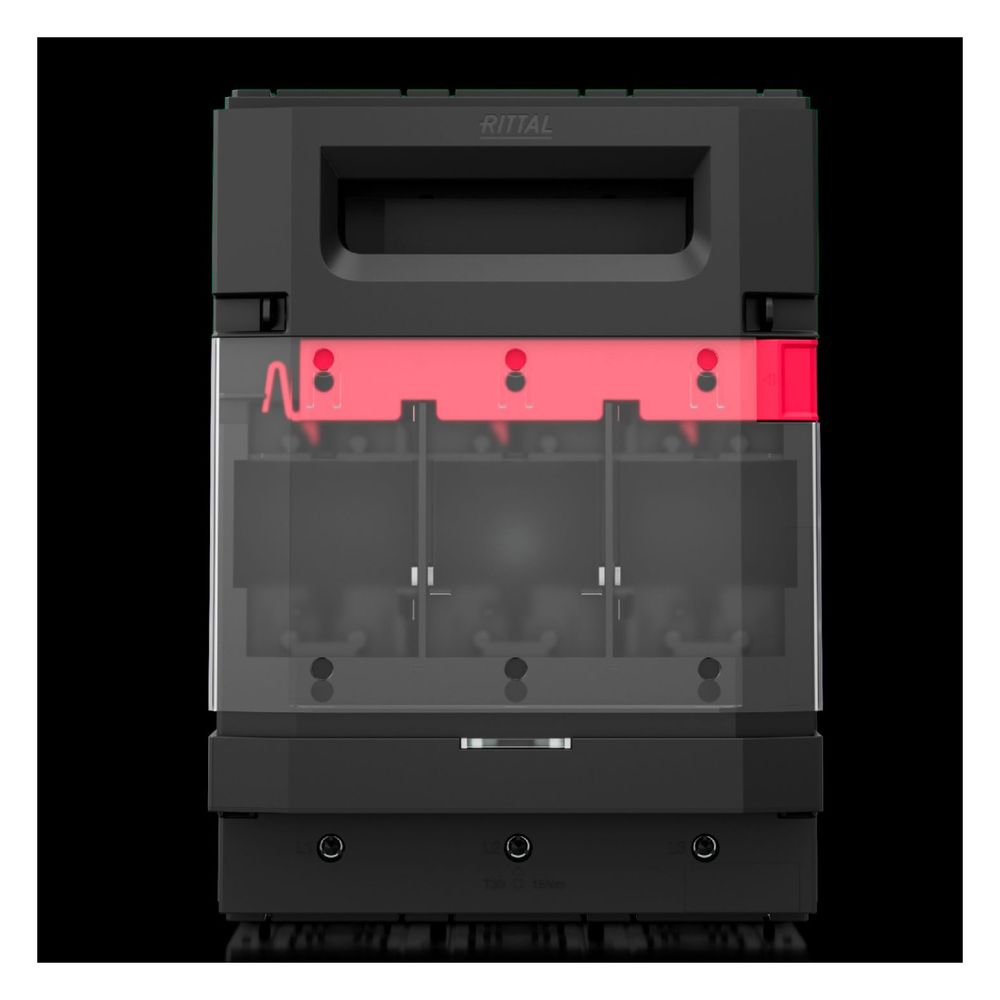

Der Deckel ist abschließbar und plombierbar, um unbefugten Zugriff zu verhindern. Für Wartungsarbeiten ist eine Parkposition integriert, die den Zugang erleichtert. Eine sichere Spannungsprüfung kann komfortabel über separate Öffnungen im Deckel durchgeführt werden. Das Gehäuse besteht aus Polyamid und bietet eine visuelle Sicherungsüberwachung.
Montage und Anwendung

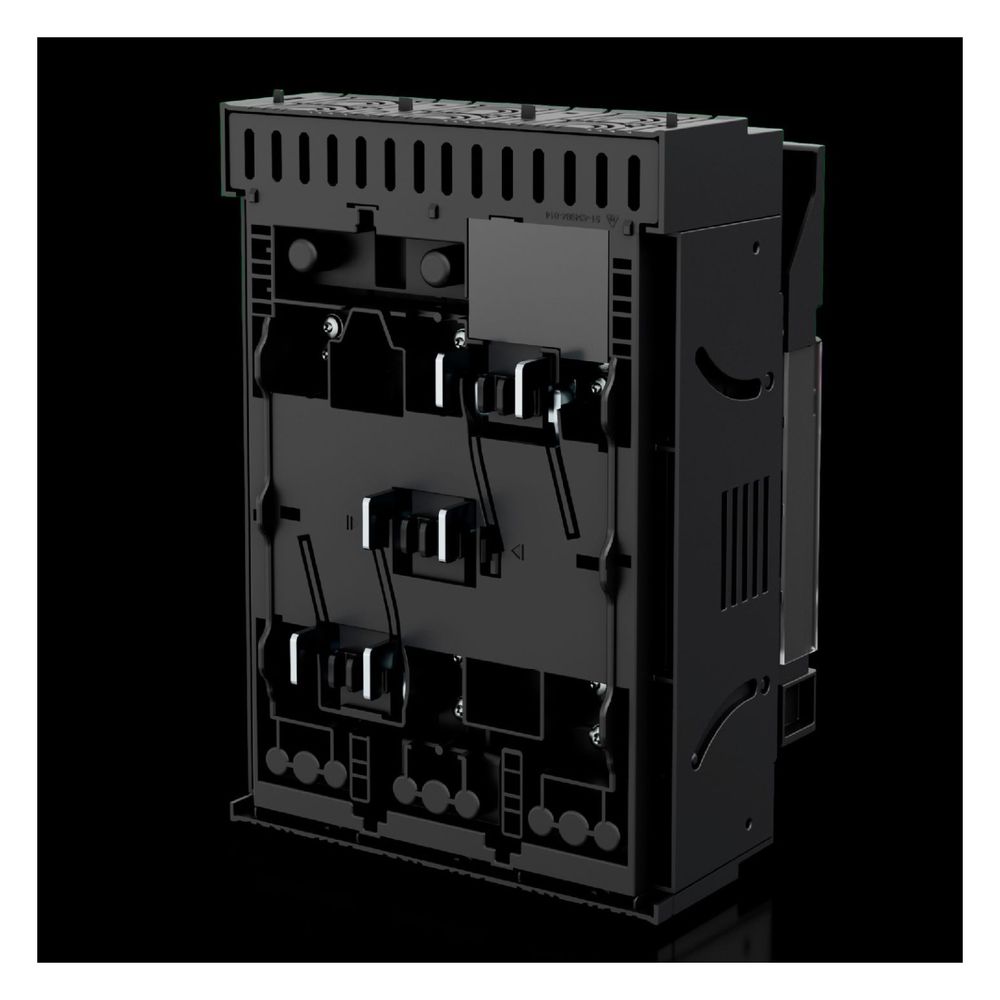

Die Installation erfolgt direkt auf RiLineX oder RiLine60 Sammelschienensystemen. Das System ist werkzeuglos an verschiedene Schienenstärken anpassbar. Mit einer Bemessungsbetriebsspannung von 690 V AC und der Schutzart IP 2XB ist das Gerät für anspruchsvolle industrielle Umgebungen geeignet.
Der NH-Sicherungslasttrenner überzeugt durch seine hohe Flexibilität und Anwenderfreundlichkeit. Mit einer Bemessungsbetriebsspannung von 690 V AC und einem Nennstrom von 400 A stellt er eine zuverlässige Komponente für 60 mm Sammelschienensysteme dar. Die Kombination aus werkzeugloser Montage, sicherer Spannungsprüfung und der Möglichkeit zur individuellen Anpassung des Leitungsabgangs macht dieses 3-polige System zur idealen Wahl für professionelle Elektroinstallationen.
Technische Daten
- NH-Baugröße: 2
- Nennstrom (max.): 400 A
- Bemessungsbetriebsspannung: 690 V AC
- Pol-Anzahl: 3-polig
- Anschlussart: Rahmenklemme
- Leitungsquerschnitt: 50 - 240 mm²
- Schutzart: IP 2XB
- Breite: 208,5 mm
- Höhe: 298,6 mm
- Tiefe: 134,6 mm
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 208,5 mm Höhe: 298,6 mm Tiefe: 134,6 |
| Anschluss von Rundleitern, eindrähtig | 50 - 240 |
| Anschlussart, elektrisch | Rahmenklemme |
| Artikelnummer | RITTAL-9362250 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Bemessungsbetriebsspannung | 690 V AC |
| Betriebstemperatur max | 35 |
| Betriebstemperatur min | -5 |
| Betriebstemperaturbereich | -5 °C...35 |
| Brandlast | 50.96 |
| Breite | 208.5 |
| Color (Product level) | RAL 9005 / RAL 35745 |
| EAN-13 | 4069196001617 |
| Farbe | RAL 9005 RAL 35745 |
| Für Sammelschienen mm | 15 x 5/10 / 20 x 5/10 / 30 x 5/10 |
| Für Sammelschienen mm/Bemessungsstoßstromfestigkeit Ipk | 15 x 5/10 mm 20 x 5/10 mm 30 x 5/10 |
| Für Sammelschienen-System | RiLineX / RiLine60 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Gewicht | 4,37 kg |
| Höhe | 298.6 |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -25 |
| Lagertemperaturbereich | -25 °C...70 |
| Leitungsabgang | oben/unten |
| Material (Produktebene) | Polyamid (PA 6) / Brandverhalten gemäß UL 94 / Kontaktbahnen: Elektrolytkupfer, versilbert |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Nennstrom (max) | 400 |
| NH-Baugröße | 2 |
| PCF-Wert - Carbon footprint value | 28.84 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Product Carbon Footprint - PCF | 28,84 |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter eindrähtig max | 240 |
| Querschnitt Rundleiter eindrähtig min | 50 |
| Querschnitt Rundleiter mehrdrähtig min-max | 50 - 240 |
| Schutzart IP nach IEC 60529 | IP 2XB |
| Sicherungseinsätze | NH 2 |
| Temperaturbereich | Betriebstemperatur min: -5 °C...Betriebstemperatur max: 35 °C Lagertemperatur min: -25 °C Lagertemperatur max: 70 |
| Tiefe | 134.6 |
| Verlustleistung (max) | 98 |
| Verpackungseinheit | 1 |
| Verschmutzungsgrad | 3 |
| Vorteile | Deckel: abschließbar und plombierbar / Spannungsprüfung durch separate Öffnung / Werkzeugloser Umbau des Leitungsabgangs / Parkposition für vereinfachte Wartungsarbeiten / Alle Varianten auch mit elektronischer Sicherungsüberwachung |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| Überspannungskategorie | 4 |
| WEEE-Nr. | 11161726 |
