Beschreibung

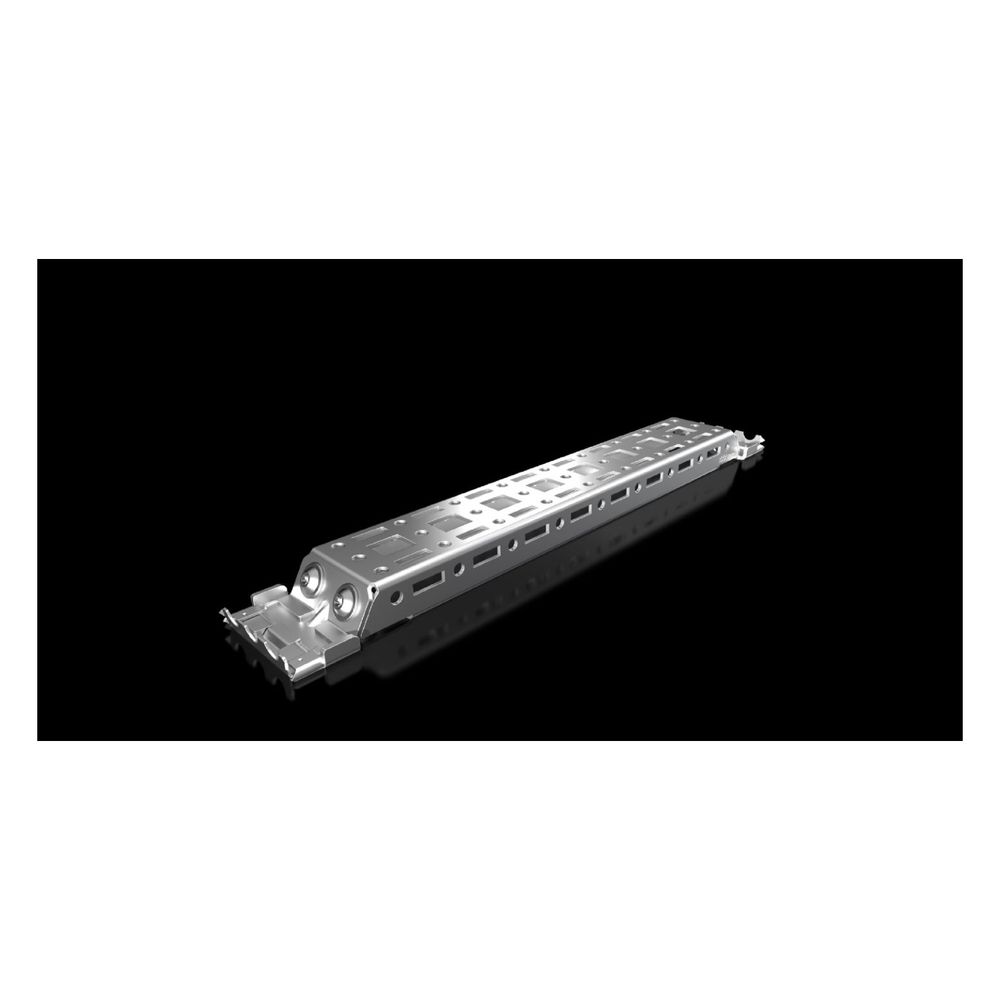

Rittal Schiene für Innenausbau AX 2394.300, 300mm, Stahlblech, Verzinkt
Diese Montageschienen ermöglichen einen effizienten Innenausbau von Kompakt-Schaltschränken der Serie AX. Sie lassen sich ohne mechanische Bearbeitung direkt an den Gehäusenocken befestigen und schaffen durch zwei Systemlochreihen zusätzliche Montageflächen. Die robuste Ausführung aus verzinktem Stahlblech sorgt für Stabilität und unterstützt den automatischen Potenzialausgleich im Schaltschrank.
Flexible Montage im Gehäuse
Die Schienen sind für eine Gehäusetiefe von 300 mm ausgelegt und können variabel an Seiten-, Boden- und Dachflächen montiert werden. Da keine Bohrungen oder andere mechanische Bearbeitungen erforderlich sind, bleibt die Schutzart des Gehäuses erhalten. Dies spart Zeit bei der Installation und bietet eine hohe Flexibilität bei der Anordnung von Komponenten.
Vielseitige Erweiterungsmöglichkeiten
Durch die zwei integrierten Systemlochreihen bieten die Schienen eine ideale Basis für die Aufnahme von weiterem Zubehör. Dazu zählen unter anderem System-Chassis, Schaltschrankleuchten, Türpositionsschalter, Türarretierungen sowie Kabelschlauchhalter. Die Kompatibilität zum VX25 Systemzubehör erweitert die Einsatzmöglichkeiten innerhalb der Schaltschrankinfrastruktur.
Technische Daten
- Ausführung: Montageschiene
- Geeignet für Gehäusetyp: AX
- Geeignet für Gehäusebautiefe: 300 mm
- Material: Stahlblech
- Oberfläche: Verzinkt
- Gewicht (pro VE): 1.14 kg
Die Montageschienen aus verzinktem Stahlblech bieten eine stabile und zeitsparende Lösung für den Innenausbau von AX-Kompakt-Schaltschränken mit einer Tiefe von 300 mm. Durch die einfache Montage an den Gehäusenocken ohne mechanische Bearbeitung wird die Schutzart gewahrt, während der automatische Potenzialausgleich die Sicherheit erhöht. Mit zwei Systemlochreihen ausgestattet, schaffen sie eine flexible Basis für die Installation von System-Chassis, Leuchten und weiterem Zubehör.
Lieferumfang
- 4x Schiene für Innenausbau AX
- 4x Adapter
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2394300 |
| Ausführung | Montageschiene |
| Brillenflansch | Metall |
| EAN-13 | 4028177965706 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | Zink |
| Geeignet für Gehäusebautiefe | 300 |
| Gewicht | 1,145 kg |
| Gewicht (pro VE) | 1.14 |
| Hinweis | Zum Einbau der Systemleuchte LED sind entweder VX System-Chassis 23 x 64 mm oder der Montagewinkel für Innenausbau notwendig |
| Hinweis allgemein | Zum Einbau der Systemleuchte LED sind entweder VX System-Chassis 23 x 64 mm oder der Montagewinkel für Innenausbau notwendig |
| Infotext Keyuser - nur intern | 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Lieferumfang (Produktebene) | Schiene für Innenausbau AX / Adapter / Inkl. Befestigungsmaterial |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX: = 300 |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX Tiefe: = 300 |
| Passend für Tiefe | 300 |
| Produktbeschreibung (Description Temporary) | Zur Montage im Gehäuse, ohne mechanische Bearbeitung. Die Montage ist an Seiten-, Boden- und Dachflächen an den im Gehäuse eingebrachten Nocken möglich. Variabel mit 2 Systemlochreihen, schafft zusätzliche Montagefläche für z. B.: System-Chassis 14 x 39 mm, Schaltschrankleuchten, Türpositionsschalter, Türarretierung, Kabelschlauchhalter. |
| REACH - Deklarationspflichtig | Nein |
| Verpackungseinheit | 4 |
| Vorteile | Systembaukasten für AX / Kompatibilität zum VX25 Systemzubehör / Zeitersparnis durch Montage ohne Bohren / Gehäuseschutzart bleibt erhalten (keine mechanische Bearbeitung notwendig) / Automatischer Potenzialausgleich / Erhöhte Tragkraft und Stabilität |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
