Beschreibung

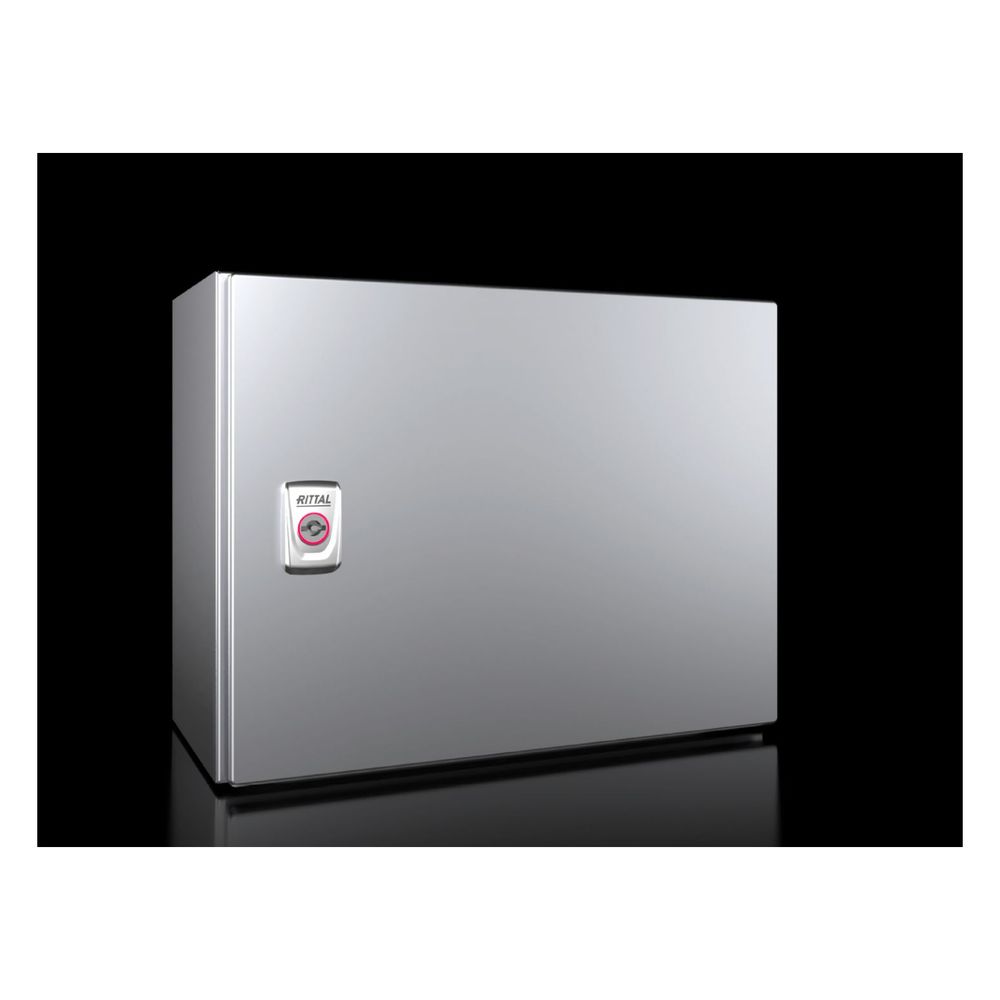

Rittal Kompakt-Schaltschrank AX 1011000, 380x300x210mm, Edelstahl
Der Rittal Kompakt-Schaltschrank AX 1011000 aus robustem Edelstahl 1.4301 (AISI 304) bietet mit der Schutzart IP 66 und NEMA 4X eine zuverlässige Lösung für anspruchsvolle Umgebungen. Das eintürige Gehäuse mit Strichschliff-Oberfläche (Korn 400) ist für die Wandmontage sowie den freistehenden Einsatz konzipiert und ermöglicht durch integrierte Gehäusenocken einen effizienten Systemausbau ohne zusätzliche Bohrungen.
Robuste Konstruktion und Schutz
Die stabile Edelstahlkonstruktion besteht aus einem aus einem Stück gekanteten und geschweißten Korpus. Eine umlaufende Schutzrinne an der Türöffnung in Kombination mit einer eingeschäumten PU-Dichtung stellt die hohe Schutzart sicher. Die Tür verfügt über verschweißte Scharniere mit einem Öffnungswinkel von 130 Grad und wird über einen Vorreiberverschluss mit 3 mm Doppelbarteinsatz gesichert. Die Rückwand ist für die direkte Wandbefestigung vorbereitet.
Flexibler Innenausbau
Im Inneren befindet sich eine verzinkte Montageplatte aus Stahlblech, die mit einer Schlüssellochung für die Erdung sowie einem Maßaufdruck versehen ist. Das Gehäuse unterstützt eine Vielzahl an Ausbaumöglichkeiten, um den Schaltschrank optimal an die jeweiligen Anforderungen vor Ort anzupassen.
Dieser Schaltschrank vereint Langlebigkeit mit hoher Funktionalität. Mit einer Stoßfestigkeit von IK10 und weltweiten Approbationen eignet sich das Modell ideal für den industriellen Einsatz. Die kompakten Abmessungen von 380 x 300 x 210 mm bieten ausreichend Platz für elektrische Komponenten, während die hochwertige Materialwahl eine exzellente Korrosionsbeständigkeit sicherstellt.
Technische Daten
- Breite: 380 mm
- Höhe: 300 mm
- Tiefe: 210 mm
- Abmessung Montageplatte: 330 mm x 275 mm
- Schutzart: IP 66
- Schutzart NEMA: 4X
- Stoßfestigkeit: IK10
- Material Gehäuse: Edelstahl 1.4301
- Materialstärke Gehäuse: 1,25 mm
- Materialstärke Tür: 1,5 mm
Lieferumfang
- 1x Kompakt-Schaltschrank mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 330 mm x 275 |
| Abmessungen allgemein | Breite: 380 mm Höhe: 300 mm Tiefe: 210 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1011000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 380 |
| Breite Montageplatte | 330 |
| EAN-13 | 4028177815117 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 7,532 kg |
| Gewicht (pro VE) | 7.63 |
| Höhe | 300 |
| Höhe Montageplatte | 275 |
| Katalogseite in HB 36 | 238 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 29.35 |
| Product Carbon Footprint - PCF | 29,35 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
