Beschreibung

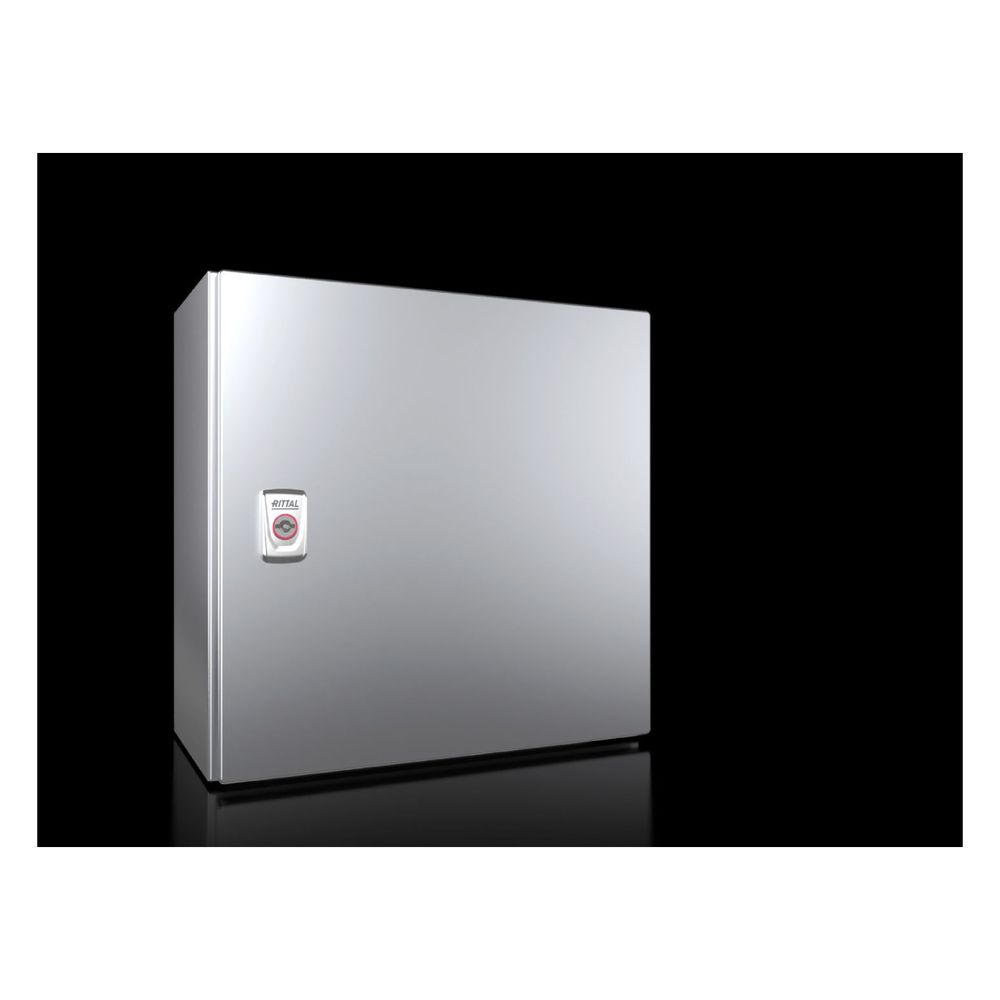

Rittal Kompakt-Schaltschrank AX 1006000, 380x380x210mm, Edelstahl
Der Rittal Kompakt-Schaltschrank AX aus hochwertigem Edelstahl 1.4301 (AISI 304) bietet eine robuste Lösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X ist eine sichere Unterbringung elektrischer Komponenten bei hoher Widerstandsfähigkeit sichergestellt. Dank des integrierten Nocken-Systems ist ein effizienter Systemausbau ohne zusätzliche Bohrungen möglich.
Robuste Konstruktion und Schutz
Das Gehäuse zeichnet sich durch eine stabile, aus einem Stück gekantete und geschweißte Edelstahlkonstruktion aus. Die umlaufende PU-Schaum-Dichtung an der Tür sowie die Schutzrinne an der Türöffnung sorgen für eine zuverlässige Abdichtung. Die Oberfläche ist mit einem Strichschliff (Korn 400) versehen. Mit einer Stoßfestigkeit gemäß IK10 ist das System für den industriellen Einsatz bestens gerüstet.
Flexible Montageoptionen
Das Gehäuse ist für die Wandmontage konzipiert und verfügt über eine geschlossene Rückwand mit Prägungen für Wandbefestigungshalter. Die Tür bietet einen Öffnungswinkel von 130 Grad und ist mit einem Vorreiberverschluss inklusive 3 mm Doppelbart-Einsatz ausgestattet. Die beiliegende Montageplatte aus verzinktem Stahlblech ist mit einer praktischen Schlüssellochung für die Erdung sowie einem Maßaufdruck versehen, was die Installation der elektrischen Einbauten erleichtert.
Dieser Kompakt-Schaltschrank vereint hohe Schutzanforderungen mit einer durchdachten Systemtechnik. Durch die weltweiten Approbationen wie UL, CSA und BV eignet sich das Gehäuse für vielfältige internationale Anwendungen. Die Kombination aus korrosionsbeständigem Edelstahl, der Schutzart IP 66 und der stabilen Montageplatte bietet eine langlebige Basis für die sichere Unterbringung von Steuerungs- und Automatisierungstechnik.
Technische Daten
- Breite: 380 mm
- Höhe: 380 mm
- Tiefe: 210 mm
- Montageplatte (B x H): 330 mm x 355 mm
- Schutzart: IP 66
- NEMA-Schutzart: 1, 3R, 4, 4X, 12
- Stoßfestigkeit: IK10
- Material Gehäuse/Tür: Edelstahl 1.4301 (AISI 304)
- Material Montageplatte: Stahlblech, verzinkt
- Verschluss: 1x Vorreiber mit 3 mm Doppelbart
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 330 mm x 355 |
| Abmessungen allgemein | Breite: 380 mm Höhe: 380 mm Tiefe: 210 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1006000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 380 |
| Breite Montageplatte | 330 |
| EAN-13 | 4028177814950 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 9,115 kg |
| Gewicht (pro VE) | 9.12 |
| Höhe | 380 |
| Höhe Montageplatte | 355 |
| Katalogseite in HB 36 | 238 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 33.83 |
| Product Carbon Footprint - PCF | 33,83 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
