Beschreibung

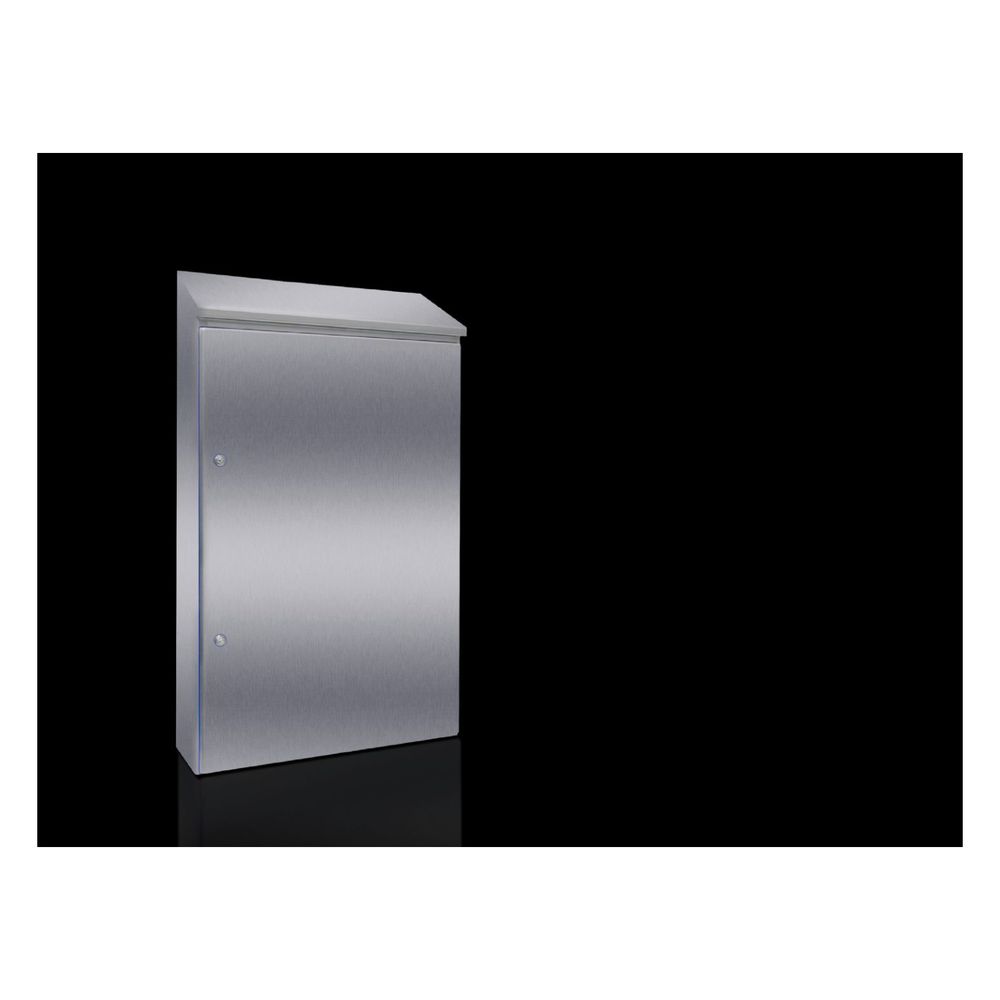

Rittal Kompakt-Schaltschrank HD 1317600, 810x1250x1421x300mm, Edelstahl 1.4301, 1 Stück
Dieser Hygienic Design Kompakt-Schaltschrank von Rittal ist speziell für den Einsatz in hygienisch sensiblen Produktionsbereichen konzipiert. Das aus Edelstahl 1.4301 gefertigte Wandgehäuse zeichnet sich durch ein um 30 Grad nach vorne geneigtes Dach sowie eine spaltfreie Konstruktion aus, die eine effiziente Reinigung ermöglicht. Dank der hohen Schutzart IP 66 und IP X9 eignet sich das Modell ideal für anspruchsvolle Umgebungen in der Nahrungs- und Genussmittelindustrie.
Hygienegerechtes Design
Die Konstruktion verzichtet konsequent auf außenliegende Hohlräume zwischen Gehäuse und Tür. Die umlaufende Silikondichtung ist FDA-konform, blau eingefärbt zur einfachen visuellen Unterscheidung und lässt sich bei Bedarf austauschen. Scharniere sind geschützt innerhalb des Dichtungsbereichs angebracht, während die glatte Oberfläche mit einer Rautiefe von unter 0,8 Mikrometer die Anhaftung von Schmutz minimiert.
Robuste Bauweise und Montage
Das Gehäuse ist aus einem Stück gekantet und geschweißt, was eine hohe Stabilität ermöglicht. Die Tür verfügt über einen wechselbaren Anschlag und wird durch zwei HD-Verschlüsse sicher fixiert. Für die Installation von Komponenten im Innenraum ist eine verzinkte Montageplatte enthalten, die eine flexible Bestückung erlaubt.
Technische Daten
- Breite: 810 mm
- Höhe vorne: 1250 mm
- Höhe hinten: 1421 mm
- Tiefe: 300 mm
- Montageplatte (B x H): 745 mm x 1175 mm
- Material Gehäuse/Tür: Edelstahl 1.4301 (AISI 304)
- Schutzart: IP 66 / IP X9
- Schlagfestigkeit: IK08
- Anzahl Türen: 1
- Anzahl Verschlüsse: 2
Die Kombination aus hochwertigem Edelstahl, der hygienischen Formgebung und der hohen Schutzklasse macht diesen Schaltschrank zu einer zuverlässigen Lösung für dezentrale Maschinensteuerungen. Mit seiner robusten Ausführung nach IK08 und der umfassenden NEMA-Zertifizierung bietet das Gehäuse einen exzellenten Schutz für empfindliche Elektronik in hygienisch kritischen Produktionsumgebungen.
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 745 mm x 1.175 |
| Abmessungen allgemein | Breite: 810 mm Tiefe: 300 |
| Abmessungen HD Gehäuse | Breite: 810 mm Höhe vorne: 1.250 mm Höhe hinten: 1.421 mm Tiefe: 300 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1317600 |
| Ausführung | Hygienic Design Gehäuse |
| Ausführung (Produktebene) | Hygienic Design Gehäuse |
| Ausführung der Oberfläche | sonstige |
| Bodenstehendes Wandmodell | Ja |
| Branchentext - Bulletpoints | Dezentrale Maschinensteuerung in hygienisch ausgeführten Standard-Gehäuselösungen für den Produktionsbereich / Rundum außenliegende spaltfreie und wechselbare Silikondichtung / Scharniere innerhalb des Dichtungsbereiches ermöglichen außen ein besonders reinigungsgerechtes Design / Kein außenliegender Hohlraum zwischen Gehäuse und Tür |
| Branchentext - Überschrift | Kompakt-Schaltschrank HD |
| Breite | 810 |
| Breite Montageplatte | 745 |
| EAN-13 | 4028177567658 |
| ECCN Code | NOT_RELEVANT |
| Eckmodell | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 71 kg |
| Gewicht (pro VE) | 71 |
| Großhandel - gelistete Nummer | 230202 |
| Großhandel - gelistete Nummer Schweden | 24004006 |
| Höhe | 1421 |
| Höhe HD hinten | 1421 |
| Höhe HD vorne | 1250 |
| Höhe Montageplatte | 1175 |
| Infotext Keyuser - nur intern | 23.10.2018 (ps): Die alte Norm für IP69K gibt es nicht mehr(Lt. MLotz raus) auf IP69 geändert |
| Katalogseite in HB 36 | 221 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse rundum geschlossen / Tür mit eingesteckter Dichtung / Türanschlag rechts, auf links wechselbar / Montageplatte |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: Edelstahl 1.4301 (AISI 304) / Montageplatte: Stahlblech / Verschluss-Einsatz HD: Edelstahl 1.4404 (AISI 316L) / Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt Dichtung: blau eingefärbt (RAL 5010) |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt / Dichtung: blau eingefärbt (RAL 5010) |
| PCF-Wert - Carbon footprint value | 216.61 |
| Product Carbon Footprint - PCF | 216,61 |
| Produktbeschreibung (Description Temporary) | Dachneigung 30° nach vorne |
| RAL-Nummer | 7001 |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 810 mm Höhe: 1.421 mm Tiefe: 300 |
| Reale Breite | 810 |
| Reale Höhe | 1421 |
| Reale Tiefe | 300 |
| Schlagfestigkeit | IK08 |
| Schrägdach | Ja |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 66 / IP X9 |
| Schutzart NEMA | NEMA 1 / NEMA 3 / NEMA 3X / NEMA 4 / NEMA 4X / NEMA 12 / NEMA 13 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3 / Type 3X / Type 4 / Type 4X / Type 12 / Type 13 |
| Türöffnungswinkel | 125 |
| Verpackungseinheit | 1 |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | sonstige |
| Zertifikat DGUV HD | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Hygienic Design |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | Wandgehäuse |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
