Beschreibung
Rittal C-Profilschiene SZ 2388050, 1000mm, Aluminium, 2388050
Diese C-Profilschiene aus Aluminium-Strangpressprofil dient der effizienten Zugentlastung sowie der EMV-Kontaktierung von eingeführten Kabeln in Schaltschränken. Sie ist für Gehäusetypen der Serien VX und TS mit einer Breite von 1000 mm konzipiert und ermöglicht eine flexible Montage am Schrankprofil oder direkt auf der Montageplatte.
Vielseitige Einsatzmöglichkeiten
Die Schiene ist als C-Profil ausgeführt und nimmt Kabelschellen sicher auf. Für eine strukturierte Kabelabfangung mittels Kabelbindern sind Hammerkopfausschnitte im 40 mm-Raster vorhanden. Die Montage erfolgt wahlweise mit oder ohne Haltebügel, wobei zusätzliche Bohrungen mit einem Durchmesser von 9 mm an den Enden der Schiene eine weitere Kontaktierungsmöglichkeit bieten. Die Oberfläche ist chromfrei passiviert.
Montage und Kompatibilität
Das System ist für die werkzeuglose Montage von EMV-Schirmbügeln vorbereitet, was die Installation beschleunigt. Durch die Anpassung an die Gehäusebreite von 1000 mm lässt sich die Schiene passgenau in die entsprechenden Schaltsysteme integrieren.
Die Schiene bietet eine zuverlässige Lösung für ein geordnetes Kabelmanagement und eine effektive EMV-Abschirmung. Mit einer Länge von 953 mm und der Auslegung auf 1000 mm breite Gehäuse der Serien VX und TS unterstützt sie eine professionelle Installation. Die Kombination aus C-Profil für Kabelschellen und Hammerkopfausschnitten für Kabelbinder ermöglicht eine flexible und sichere Zugentlastung.
Technische Daten
- Länge: 953 mm
- Passend für Breite: 1000 mm
- Material: Aluminium-Strangpressprofil
- Oberfläche: Chromfrei passiviert
- Rastermaß: 40 mm
- Bohrungsdurchmesser: 9 mm

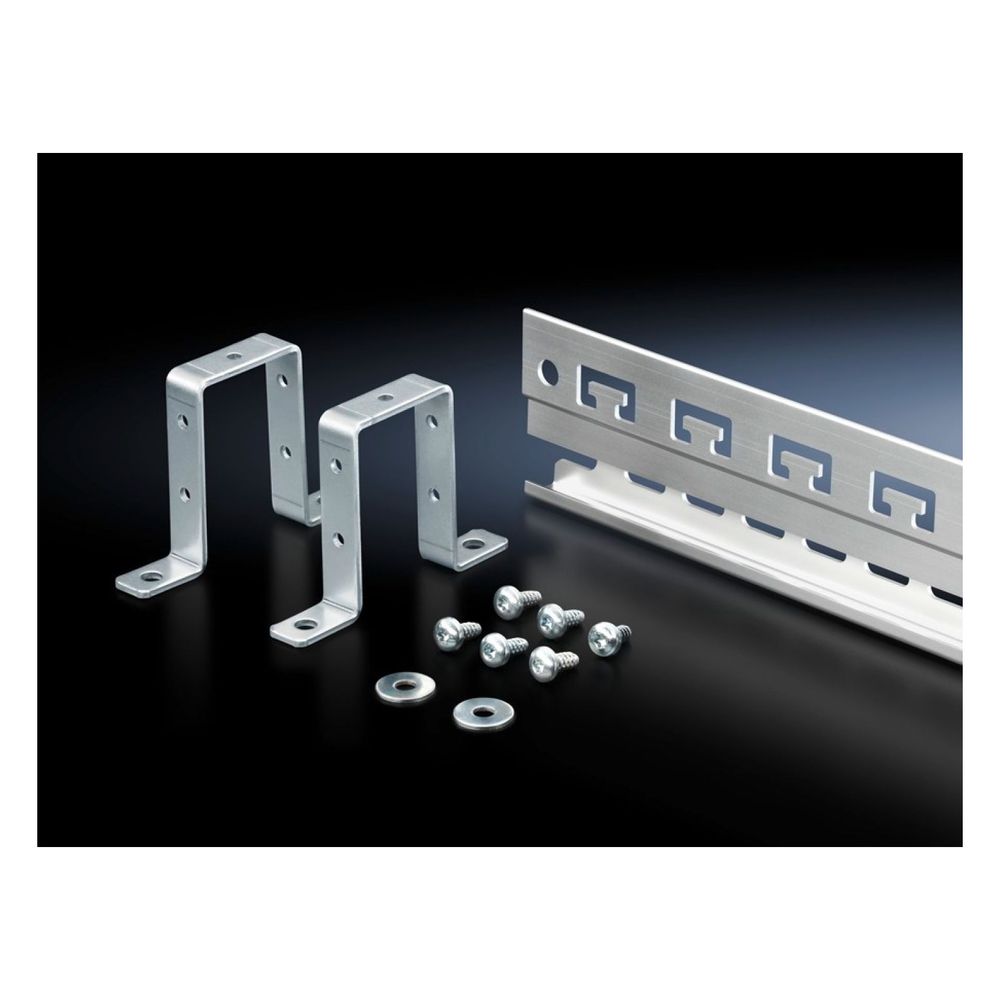

Lieferumfang
- 1x Schiene
- 2x Haltebügel
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Länge: 953 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Art des Zubehörs/Ersatzteils | sonstige |
| Artikelnummer | RITTAL-2388050 |
| Ausführung | C-Profilschiene zur Aufnahme von Kabelschellen Hammerkopfausschnitte im 40 mm-Raster für Kabelabfangung mittels Kabelbinder |
| Ausführung (Produktebene) | C-Profilschiene zur Aufnahme von Kabelschellen / Hammerkopfausschnitte im 40 mm-Raster für Kabelabfangung mittels Kabelbinder |
| Breite | 1000 |
| EAN-13 | 4028177698932 |
| Einbaumöglichkeiten | am horizontalen/vertikalen Schrankprofil / auf Montageplatte, auch ohne Haltebügel montierbar |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Gewicht | 0,84 kg |
| Gewicht (pro VE) | 0.88 |
| Infotext Keyuser - nur intern | Neuheit für 2014 |
| Katalogseite in HB 36 | 1029 |
| Lieferumfang (Produktebene) | 1 Schiene / 2 Haltebügel / Inkl. Befestigungsmaterial |
| Länge | 953 |
| Material (Produktebene) | Aluminium-Strangpressprofil |
| Oberfläche | Chromfrei passiviert |
| Oberfläche (Produktebene) | Chromfrei passiviert |
| Passend für Breite | 1000 |
| Passend für Gehäusetyp | VX / TS |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX: = 1.000 mm Gehäusetyp: TS |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX TS Breite: = 1.000 |
| Produktbeschreibung (Description Temporary) | Kombinierte Schiene zur Zugentlastung und EMV-Kontaktierung von eingeführten Kabeln. |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Aluminium |
| Verpackungseinheit | 1 |
| Vorteile | Zusätzliche Kontaktierung über vorhandene Bohrungen (Ø 9 mm) links oder rechts auf der Schiene / Vorbereitet für werkzeuglose Montage von EMV-Schirmbügel |
| Werkstoff | Aluminium |
| WEEE-Nr. | 11161726 |
