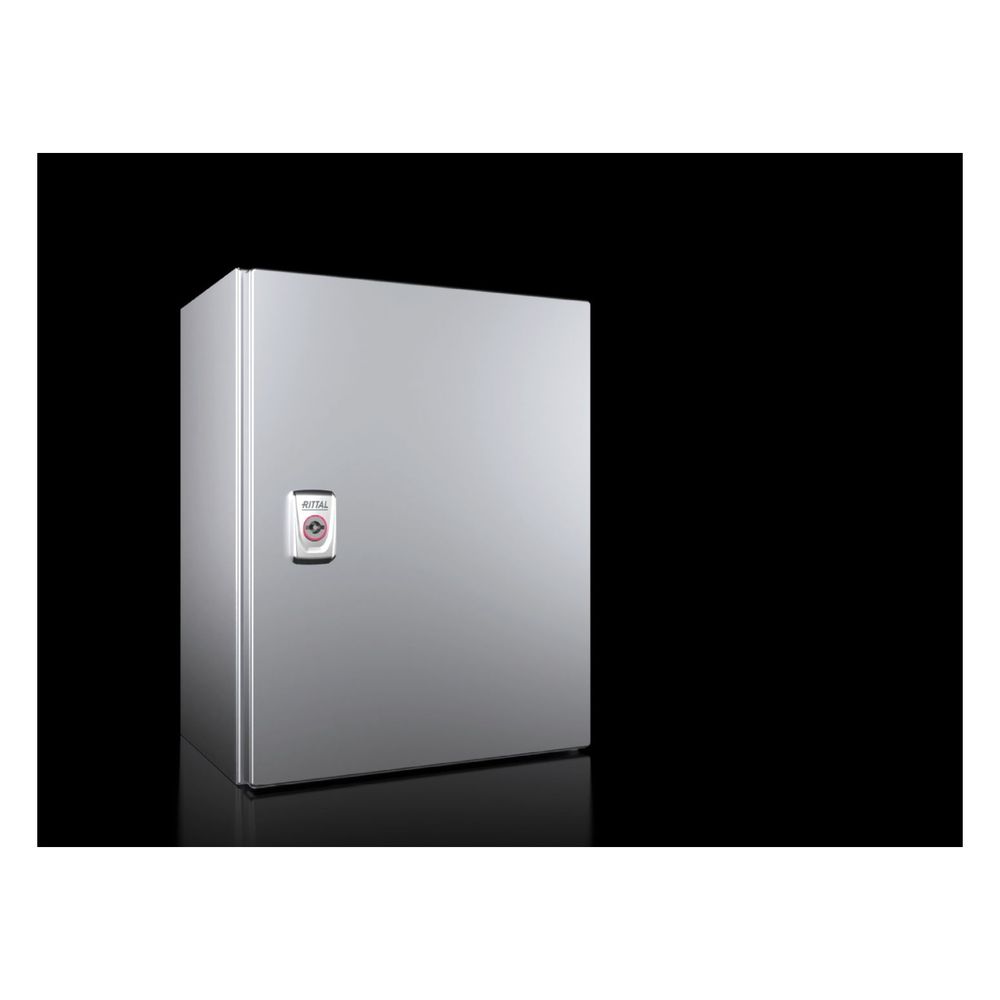

Rittal Kompakt-Schaltschrank AX 1302000, IP66, 300x380x210mm, Edelstahl 1.4404, Edelstahl
Der Kompakt-Schaltschrank AX aus Edelstahl 1.4404 (AISI 316L) bietet eine robuste Schutzlösung für anspruchsvolle Umgebungen. Mit der Schutzart IP66 und NEMA 4X eignet sich das Gehäuse für den Innen- und Außenbereich. Ein integriertes Nocken-System ermöglicht einen effizienten Systemausbau ohne Bohren.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einem einteiligen, gekanteten und geschweißten Korpus mit umlaufender Schutzrinne an der Türöffnung. Die Tür ist mit einer eingeschäumten PU-Dichtung versehen und verfügt über verschweißte Scharniere mit einem Öffnungswinkel von 130 Grad. Die Oberfläche ist in Strichschliff (Korn 400) ausgeführt, was für eine widerstandsfähige Beschaffenheit sorgt.
Vielseitige Montagemöglichkeiten
Das Modell ist für die Wandmontage sowie für die Mastbefestigung ausgelegt und bietet durch die Koppelbarkeit Flexibilität bei der Anlagenplanung. Im Inneren befindet sich eine verzinkte Montageplatte mit Maßaufdruck, die eine präzise Installation der Komponenten unterstützt. Ein Vorreiberverschluss mit 3 mm Doppelbarteinsatz sichert den Zugriff ab.
Technische Daten
- Breite: 300 mm
- Höhe: 380 mm
- Tiefe: 210 mm
- Montageplatte (B x H): 250 mm x 355 mm
- Schutzart: IP66
- NEMA-Klassifizierung: 1, 3R, 4, 4X, 12
- Stoßfestigkeit: IK10
- Material Gehäuse/Tür: Edelstahl 1.4404 (AISI 316L)
- Materialstärke Gehäuse/Tür: 1,5 mm
- Materialstärke Montageplatte: 2 mm
Durch die Kombination aus korrosionsbeständigem Edelstahl 1.4404 und der hohen Schutzart IP66 bietet dieser Schaltschrank einen sicheren Schutz der verbauten Technik. Die kompakten Abmessungen von 300 x 380 x 210 mm sowie die IK10-Stoßfestigkeit machen das Gehäuse zu einer stabilen Wahl für industrielle Anwendungen, bei denen Langlebigkeit und eine einfache, bohrfreie Montage im Vordergrund stehen.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Verschluss mit 3 mm Doppelbarteinsatz
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 250 mm x 355 |
| Abmessungen allgemein | Breite: 300 mm Höhe: 380 mm Tiefe: 210 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1302000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Edelstahl 1.4404 (AISI 316L) |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 300 |
| Breite Montageplatte | 250 |
| EAN-13 | 4028177815070 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 8,4 kg |
| Gewicht (pro VE) | 8.4 |
| Höhe | 380 |
| Höhe Montageplatte | 355 |
| Katalogseite in HB 36 | 238 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4404 (AISI 316L) |
| Material Verschluss | Edelstahl 1.4404 (AISI 316L) |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 33.71 |
| Product Carbon Footprint - PCF | 33,71 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4404 (AISI 316L) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 316 (V4A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
