Beschreibung

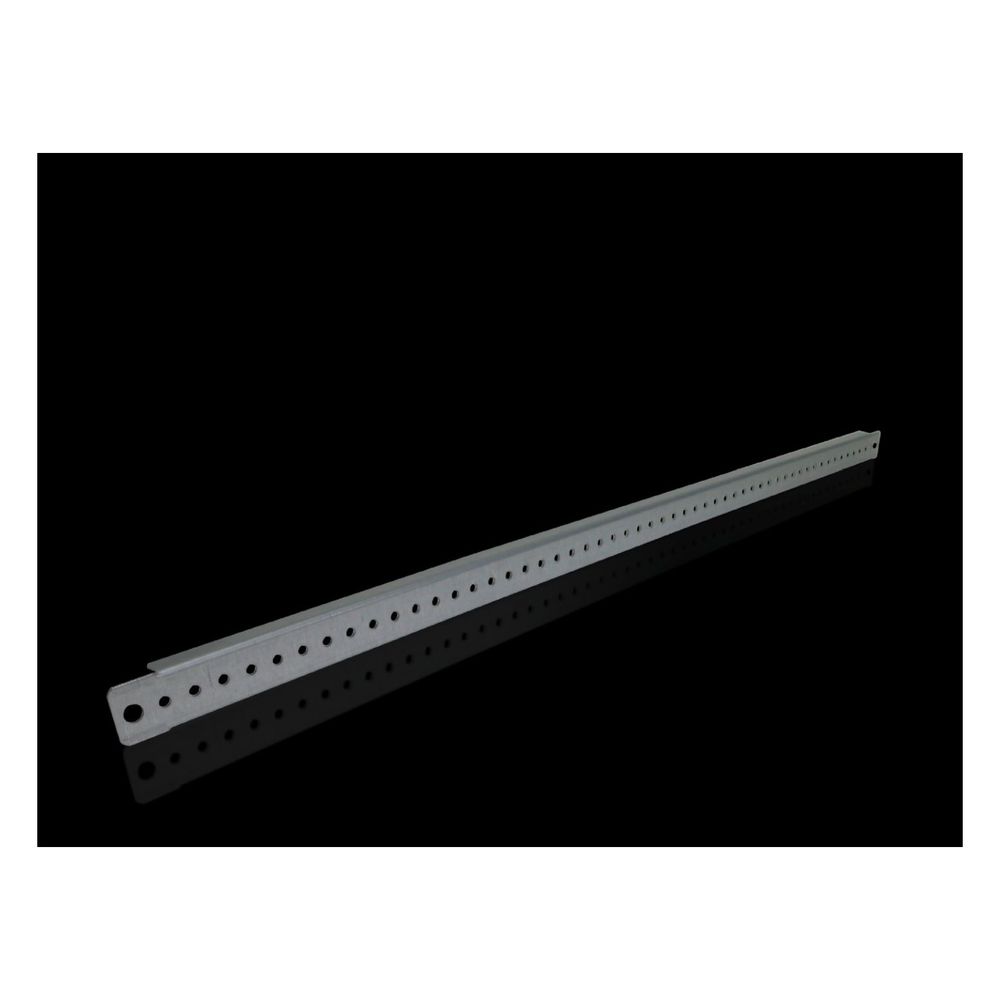

Rittal Montagesteg TS 4598000, 690mm, Stahlblech, Verzinkt
Dieser Montagesteg von Rittal dient der Erweiterung der inneren Montageebene sowie der flexiblen Ausrüstung von Gehäusetüren. Das aus verzinktem Stahlblech gefertigte Bauteil ist präzise auf Gehäuse mit einer Türbreite von 800 mm abgestimmt und ermöglicht eine strukturierte Anordnung von Komponenten.
Vielseitige Einsatzmöglichkeiten
Die Montagestege erlauben eine einfache Befestigung von diversen Einbauten wie Kabelkanälen, Kabelschlauchhaltern und Berührungsschutz-Abdeckungen. Zudem unterstützen sie die Kabelabfangung und -fixierung sowie die Montage weiterer Türeinbauten. Die Lochung mit einem Durchmesser von 4,5 mm im 25 mm-Maßraster bietet eine hohe Flexibilität bei der Positionierung der Komponenten.
Kompatibilität und Montage
Das System ist für eine Vielzahl von Gehäusetypen ausgelegt, darunter VX, TS, VX SE, PC sowie AX und AX Kunststoff. Die Montage erfolgt direkt in der Türbreite von 800 mm. Bei der Ausführung AX ist der Einsatz in der Schlosstür in Verbindung mit einem 3-Punkt-Verschluss-System oder in Gehäusehöhe 800 mm in Kombination mit der Schiene für den Innenausbau möglich.
Die robusten Montagestege aus verzinktem Stahlblech bieten eine stabile Basis für den Innenausbau von Schaltschränken. Durch die passgenaue Auslegung auf 800 mm breite Türen und das standardisierte 25 mm-Maßraster wird eine unkomplizierte Installation von Zubehörkomponenten ermöglicht. Die Materialqualität sorgt für eine dauerhafte Stabilität der montierten Einbauten.
Technische Daten
- Länge: 690 mm
- Breite: 690 mm
- Höhe: 25 mm
- Tiefe: 13 mm
- Material: Stahlblech
- Oberfläche: Verzinkt
- Lochung: 4,5 mm Durchmesser
- Maßraster: 25 mm
- Passend für Türbreite: 800 mm
Lieferumfang
- 20x Montagesteg
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Länge: 690 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-4598000 |
| Ausführung | Montagesteg |
| Breite | 690 |
| EAN-13 | 4028177103801 |
| ECCN Code | NOT_RELEVANT |
| Einbaumöglichkeiten AX | In Türbreite 800 mm, mit 3-Punkt-Verschluss-System, in der Schlosstür / In Gehäusehöhe 800 mm, in Verbindung mit der Schiene für Innenausbau AX |
| Einbaumöglichkeiten AX Kunststoff | In Türbreite 800 |
| Einbaumöglichkeiten PC | In Türbreite 800 |
| Einbaumöglichkeiten TS | In Türbreite 800 |
| Einbaumöglichkeiten VX | In Türbreite 800 |
| Einbaumöglichkeiten VX SE | In Türbreite 800 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Schienen |
| Farbe | Zink |
| Gewicht | 0,356 kg |
| Gewicht (pro VE) | 7.12 |
| Großhandel - gelistete Nummer | 239801 |
| Großhandel - gelistete Nummer Schweden | 24004013 |
| Höhe | 25 |
| Infotext Keyuser - nur intern | Bei Bestandsprodukten gibt es nun die Schwierigkeit, dass Bestandsprodukte mit abweichenden Texten zu den aktuellen PIM-Daten beschrieben werden. Es gibt Einbaumöglichkeiten im VX und abweichende Einbaumöglichkeiten für TS, CM, TP usw. Überlegung ob Produkt aufgeteilt wird. strauch, 12.02.2018, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Katalogseite in HB 36 | 952 |
| Lieferumfang (Produktebene) | Inkl. Befestigungsmaterial |
| Länge | 690 |
| Material (Produktebene) | Stahlblech |
| Oberfläche | Verzinkt |
| Oberfläche (Produktebene) | Verzinkt |
| Passend für Gehäusetyp | VX / TS / VX SE / PC / AX / AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: VX Gehäusetyp: TS Gehäusetyp: VX SE Gehäusetyp: PC Gehäusetyp: AX Gehäusetyp: AX Kunststoff |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: VX TS VX SE PC AX AX Kunststoff |
| Passend für Türbreite | 800 |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 32.59 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 32,59 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Zum einfachen Befestigen von Kabelkanälen, Kabelschlauch-Halter, Berührungsschutz-Abdeckungen, Türeinbauten, Kabelabfangung und -fixierung. |
| RAL-Nummer | 9006 |
| REACH - Deklarationspflichtig | Nein |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Technische Daten | Lochung Ø 4,5 mm im 25 mm-Maßraster |
| Tiefe | 13 |
| Verpackungseinheit | 20 |
| Werkstoff | Metall |
| WEEE-Nr. | 11161726 |
