Beschreibung

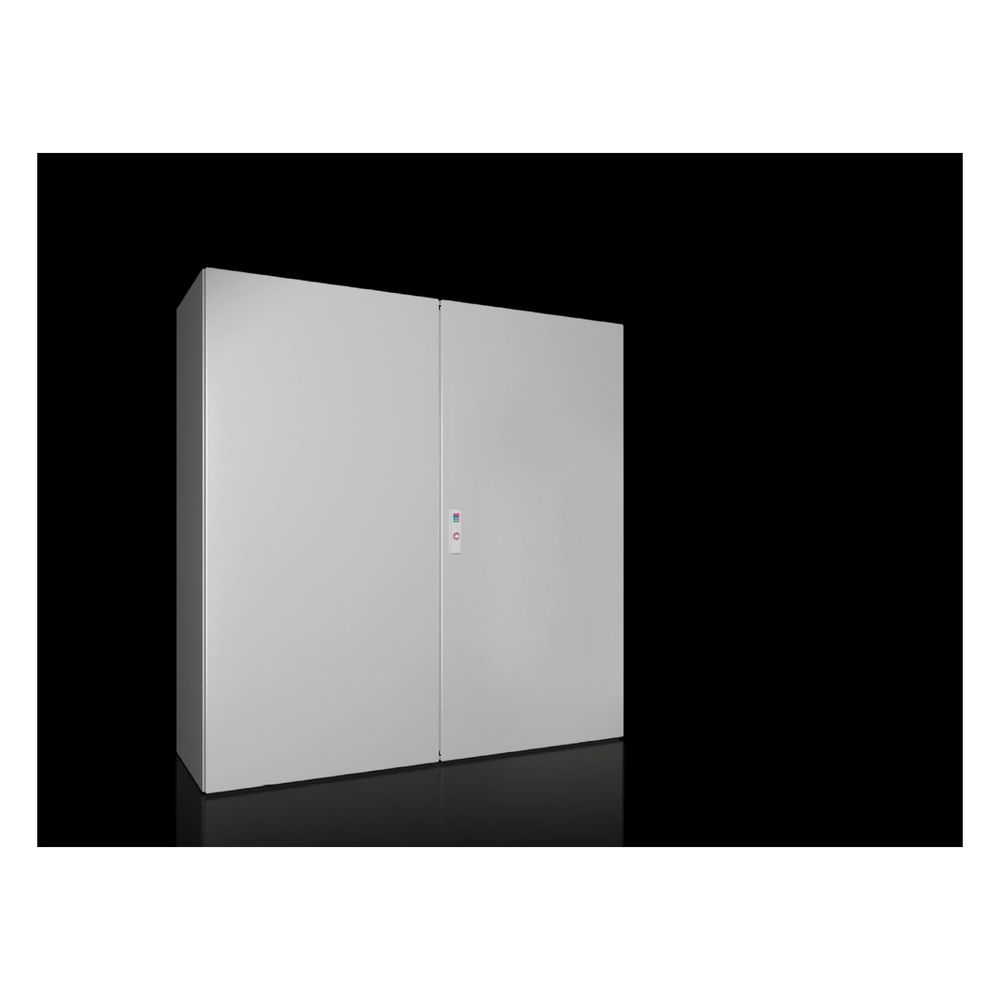

Rittal Kompakt-Schaltschrank AX 1116000, 1200x1200x400mm, Stahlblech, Grau
Der zweitürige Kompakt-Schaltschrank AX von Rittal bietet mit seinen Abmessungen von 1200 x 1200 x 400 mm eine robuste Lösung für den industriellen Innenausbau. Gefertigt aus Stahlblech und mit einer widerstandsfähigen Pulverbeschichtung in RAL 7035 versehen, erreicht das Gehäuse die Schutzart IP 55. Dank des integrierten 25 mm-System-Rasters lassen sich Systemkomponenten effizient und ohne Bohrarbeiten montieren.
Flexibler Innenausbau
Das Gehäuse zeichnet sich durch eingeprägte Gehäusenocken in Dach, Boden und Seitenwänden aus. Diese ermöglichen eine flexible Nutzung des 25 mm-System-Rasters, das eine einfache Nachrüstung von Zubehör erlaubt. Die beidseitigen Türlochleisten bieten zusätzliche Montageflächen, während die verzinkte Montageplatte mit Maßaufdruck eine präzise Bestückung unterstützt. Die Türen sind mit einer umlaufenden PU-Schaum-Dichtung ausgestattet und verfügen über ein 3-Punkt-Verschluss-System mit 3 mm Doppelbart-Einsatz.
Schutz und Langlebigkeit
Die Konstruktion aus einem Stück sorgt für hohe Stabilität. Die Oberfläche durchläuft eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung. Dies verleiht dem Schaltschrank eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Bearbeitungsemulsionen. Mit einer Schlagfestigkeit von IK10 ist das Gehäuse für anspruchsvolle Umgebungen ausgelegt.
Technische Daten
- Breite: 1200 mm
- Höhe: 1200 mm
- Tiefe: 400 mm
- Schutzart (IP): IP 55
- Schutzart (NEMA): NEMA 12
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Montageplatte (B x H): 1145 mm x 1175 mm
- Anzahl Türen: 2
- Verschluss: 3-Punkt-Verschluss-System
Der Kompakt-Schaltschrank AX überzeugt durch seine hohe Flexibilität bei der Konfiguration und die einfache Integration in bestehende Systemumgebungen. Mit einer Schutzart von IP 55 und einer robusten Stahlblechkonstruktion bietet er einen zuverlässigen Schutz für empfindliche Komponenten. Die Kombination aus dem 25 mm-System-Raster, der verzinkten Montageplatte und dem sicheren 3-Punkt-Verschluss-System macht dieses Modell zu einer effizienten Wahl für professionelle Anwendungen.
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 1.145 mm x 1.175 |
| Abmessungen allgemein | Breite: 1.200 mm Höhe: 1.200 mm Tiefe: 400 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 2 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1116000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 1200 |
| Breite Montageplatte | 1145 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813076 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 7 Anzahl: 2 |
| Flanschplattengröße | 7 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 96 kg |
| Gewicht (pro VE) | 96 |
| Höhe | 1200 |
| Höhe Montageplatte | 1175 |
| Infotext Keyuser - nur intern | 09.04.2019 (Abstimmung Müller,Otterbach,Strauch) 400 tiefe AX Gehäuse (CM Größe) Verfügbarkeit neu: 01/2020 gilt für alle Portfolios, Status angepasst PStrauch über MBuck 27.05.2020 war Aktive ist aber nicht lieferbar |
| Katalogseite in HB 36 | 91 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 304.99 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 304,99 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
