Beschreibung

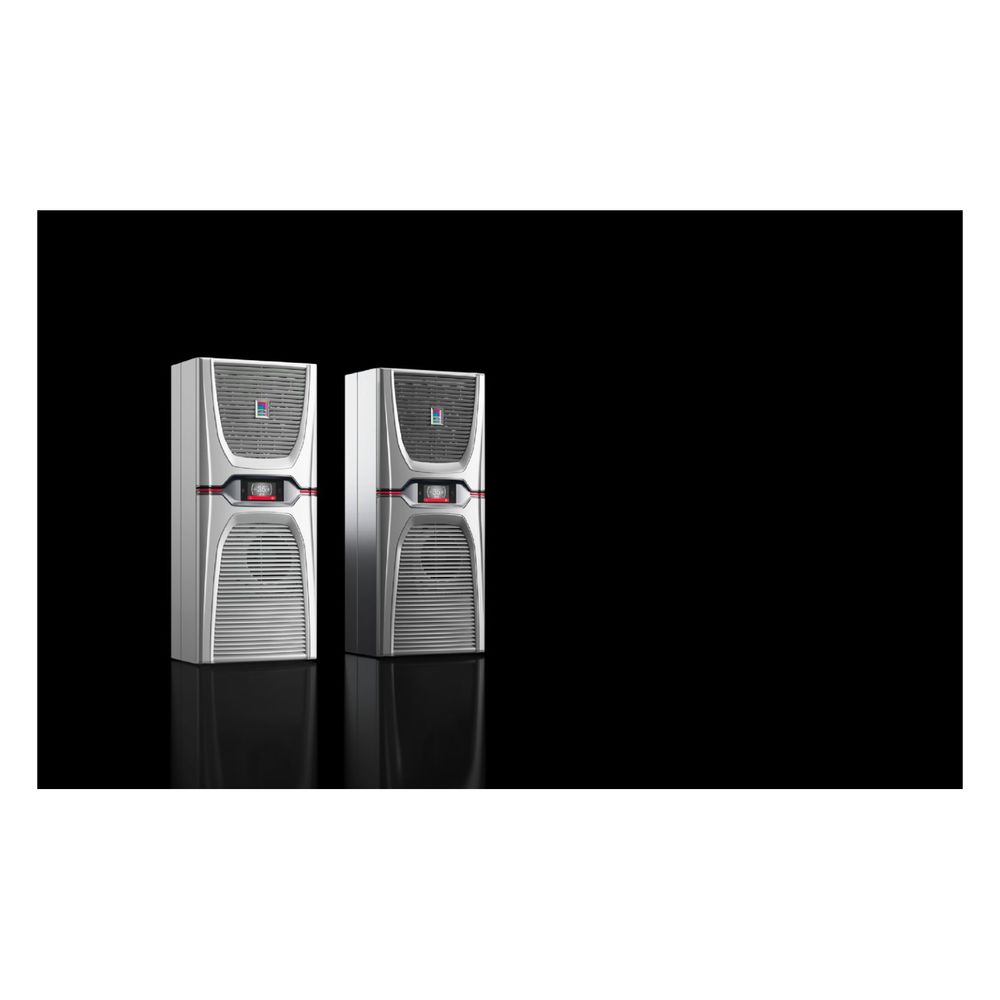

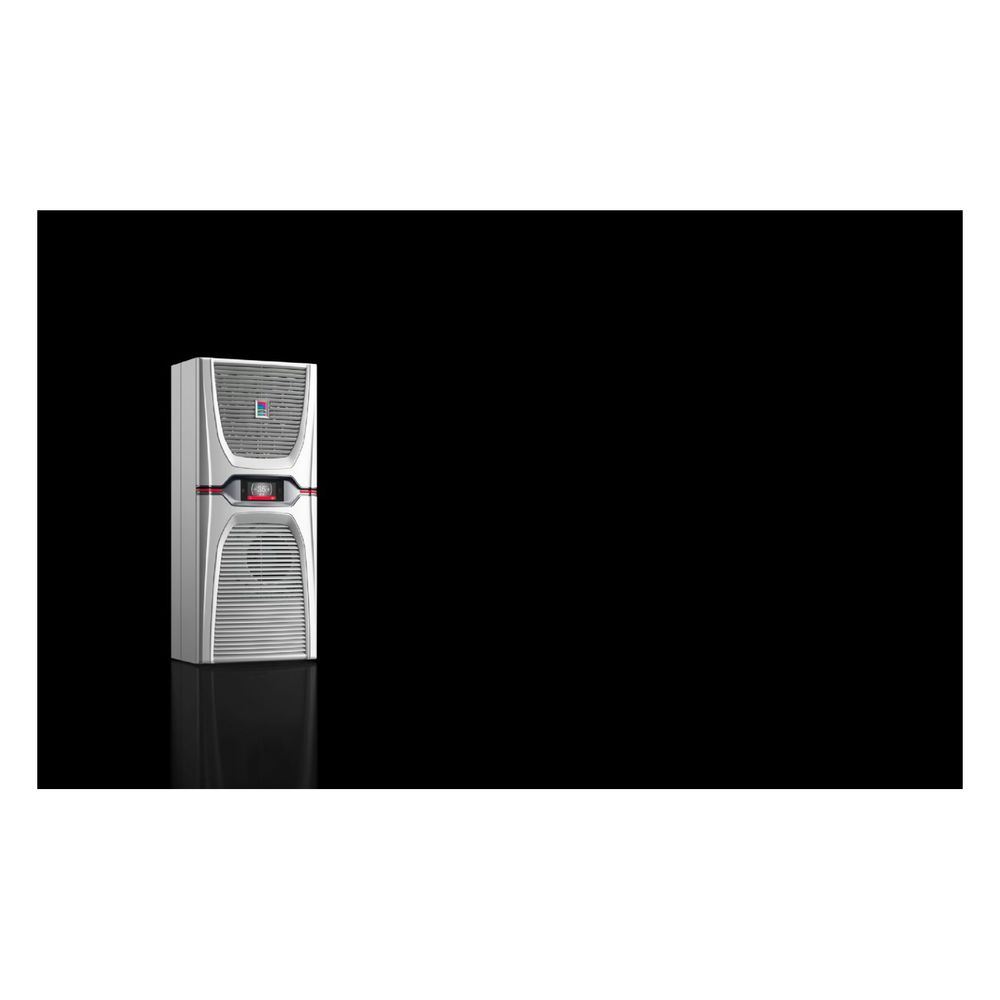

Rittal Wandanbau-Kühlgerät Blue e+ 3185830, 1.600 W, Stahlblech, RAL 7035
Das Wandanbau-Kühlgerät der Serie Blue e+ von Rittal bietet eine effiziente Klimatisierungslösung für Schaltschränke mit einer Gesamtkühlleistung von 1600 W. Durch die Kombination aus drehzahlgeregelten Komponenten und innovativer Heat-Pipe-Technologie ermöglicht das System eine durchschnittliche Energieeinsparung von 75 Prozent. Dank seiner Mehrspannungsfähigkeit ist das Gerät weltweit flexibel einsetzbar.
Effiziente Kühltechnologie
Die Hybrid-Technologie sorgt für eine bauteilschonende Kühlung, was die Lebensdauer der Komponenten im Schaltschrank und im Kühlgerät selbst verlängert. Die Steuerung erfolgt intuitiv über ein integriertes Touchdisplay, das zudem intelligente Schnittstellen für eine einfache Bedienung bereitstellt. Für erweiterte Anforderungen an die Prozesssicherheit und Fernüberwachung lässt sich optional ein IoT-Interface nachrüsten.
Montage und Einsatzbereich
Das Gehäuse aus robustem Stahlblech in RAL 7035 ist für den Wandanbau konzipiert und weist einen einheitlichen Montageausbruch für verschiedene Leistungsklassen auf. Das Gerät ist für den Betrieb in einem Temperaturbereich von -20 °C bis 60 °C ausgelegt und eignet sich für den Semi-Outdoor-Bereich. Die Schutzart IP 55 im Innenkreislauf gewährleistet einen zuverlässigen Betrieb unter anspruchsvollen Bedingungen.
Die hohe Energieeffizienz mit einem SEER-Wert von 5,5 und die flexible Spannungsversorgung von 110 V bis 480 V machen dieses Kühlgerät zu einer leistungsstarken Wahl für industrielle Anwendungen. Mit einer Kühlleistung von 1600 W bei L35 L35 sorgt es für eine konstante Temperaturführung im Schaltschrank, unterstützt durch eine Master/Slave-Funktion für vernetzte Systeme.
Technische Daten
- Kühlleistung L35 L35 (50/60 Hz): 1,6 kW
- Kühlleistung L35 L50 (50/60 Hz): 1,2 kW
- Bemessungsspannung: 110 - 480 V
- Breite: 400 mm
- Höhe: 950 mm
- Tiefe: 310 mm
- Schutzart Innenkreislauf: IP 55
- Kältemittel: R-513A
- Gewicht: 37,1 kg
- SEER: 5,5
Lieferumfang
- 1x Wandanbau-Kühlgerät
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 400 mm Höhe: 950 mm Tiefe: 310 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3185830 |
| Ausführung | Wandanbau |
| Ausführung (Produktebene) | Wandanbau |
| Ausführung allgemein, zum Filtern | Wandanbau |
| Bemessungsbetriebsspannung | 110 V - 240 V, 1~, 50 Hz/60 Hz / 380 V - 480 V, 3~, 50 Hz/60 |
| Bemessungsbetriebsspannung für FactFinder Filter | 110 / 115 / 120 / 127 / 200 / 220 / 230 / 240 / 380 / 400 / 415 / 440 |
| Bemessungsleistung | 0.7 |
| benötigter Ausbruch Breite | 383 |
| benötigter Ausbruch Höhe | 929 |
| Benötigter Montageausschnitt | Ausbruch-Breite: 383 mm Ausbruch-Höhe: 929 |
| Betriebsspannung AC 50 Hz | 110 - 480 |
| Betriebsspannung AC 60 Hz | 110 - 480 |
| Betriebstemperatur Heat Pipe | -20 °C...45 |
| Betriebstemperatur max | 60 |
| Betriebstemperatur max Heat pipe | 45 |
| Betriebstemperatur max, Kältemittelkreislauf aktiv | 60 |
| Betriebstemperatur min | -20 |
| Betriebstemperatur min Heat pipe | -20 |
| Betriebstemperatur min, Kältemittelkreislauf aktiv | 3 |
| Betriebstemperaturbereich | -20 °C...60 |
| Betriebstemperaturbereich Kältemittelkreislauf (aktiv) | 3 °C...60 |
| Branchentext - Bulletpoints | Effizient - durchschnittlich 75 % Energieeinsparung durch drehzahlgeregelte Komponenten und Heat-Pipe-Technologie / Flexibel - weltweiter Einsatz durch einzigartige Mehrspannungsfähigkeit / Einfach - intuitive Bedienung durch Touchdisplay und intelligente Schnittstellen / Identischer Montageausbruch (Anbau, Teileinbau oder Volleinbau) für vier Leistungsklassen |
| Branchentext - Überschrift | Blue e+ Klimageräte in Edelstahl |
| Branchentext - Überschrift 2 | Revolutionäre Energieeffizienz durch innovative Hybrid-Technologie |
| Breite | 400 |
| CO2 Äquivalent (CO2e) | 0.48 |
| Color (Product level) | RAL 7035 |
| Drehzahlgeregelt | Nein |
| EAN-13 | 4028177708082 |
| Erforderlicher Montageausbruch | Ausbruch-Höhe: 929 mm Ausbruch-Breite: 383 |
| Farbe | RAL 7035 |
| Funktion Master/Slave | Ja |
| Gesamtkühlleistung nach DIN EN 14511 | Kühlleistung L35 L35/50 Hz: 1,6 kW Kühlleistung L35 L35/60 Hz: 1,6 kW Kühlleistung L35 L50/50 Hz: 1,2 kW Kühlleistung L35 L50/60 Hz: 1,2 |
| Gesamtkühlleistung nach EN 14511 bei 35/35 °C | 1600 |
| Gewicht | 46 kg |
| Gewicht (pro VE) | 37.1 |
| Hinweis | Bitte beachten Sie die Montagehinweise. Durch den Download der Software kommt ein Vertrag zwischen dem Vertragspartner und Rittal über die unentgeltliche Nutzung der Software nach Maßgabe dieser Lizenzbedingung zustande. Nur für den Semi-Outdoor Bereich einsetzbar (Beschreibung siehe Anleitung) Toleranz: 110 V -10 % (99 V) und 240 V +10 % (264 V) / 380 V -10 % (342 V) und 480 V +6 % (509 V) |
| Hinweis allgemein | Bitte beachten Sie die Montagehinweise. / Durch den Download der Software kommt ein Vertrag zwischen dem Vertragspartner und Rittal über die unentgeltliche Nutzung der Software nach Maßgabe dieser Lizenzbedingung zustande. / Nur für den Semi-Outdoor Bereich einsetzbar (Beschreibung siehe Anleitung) |
| Hinweis auf Variantenebene | Toleranz: 110 V -10 % (99 V) und 240 V +10 % (264 V) / 380 V -10 % (342 V) und 480 V +6 % (509 V) |
| Hinweis Fußnote | Zum Schutz der Blue e+ Kühlgeräte ist ein geeigneter Überspannungsschutz vorzusehen: - Betriebsspannung 460 V (3~): Uc 385 V, Imax 40 kA, In 20 kA, Up 1,5 kV. |
| Höhe | 950 |
| Katalogseite in HB 36 | 487 |
| Kälteleistungszahl (EER) | Kälteleistungszahl L35 L35 (EER) 50 Hz: 2,96 Kälteleistungszahl L35 L35 (EER) 60 Hz: 2,96 |
| Kälteleistungszahl (SEER) | 5.5 |
| Kälteleistungszahl L35 L35 (EER) 50 Hz | 2.96 |
| Kälteleistungszahl L35 L35 (EER) 60 Hz | 2.96 |
| Kältemittel (Menge) | 0.76 |
| Kältemittel (Typ) | R-513 |
| Kältemittel/Kühlmedium | Kältemittel: R-513A Menge: 0,76 kg Global Warming Potential (GWP): 631 CO₂ Äquivalent (CO₂e): 0,48 |
| Kältemittel/Kühlmedium Hinweis | Bitte beachten: Der eingescannte Artikel verwendet das Kältemittel R134a. Die technischen Daten in der App beziehen sich auf das Kältemittel R-513A. Die technischen Daten für Geräte mit Kältemittel R134a finden Sie auf dem Typenschild oder in der Bedienungsanleitung auf der Rittal Webseite. |
| Label | IoT capable / Efficiency Hero |
| Lagertemperatur max | 70 |
| Lagertemperatur min | -40 |
| Lagertemperaturbereich | -40 °C...70 |
| Lieferumfang (Produktebene) | Verflüssiger mit hydrophober RiNano-Beschichtung / Integrierte elektrische Kondensatverdunstung / Inkl. Befestigungsmaterial / Anschlussfertig verdrahtet (steckbare Anschlussklemmleiste) |
| Luftleistung Ventilatoren Außenkreislauf | 895 |
| Luftleistung Ventilatoren Innenkreislauf | 700 |
| Luftvolumenstrom Kühlen | 0 - 895 cbm/h |
| Material (Produktebene) | Stahlblech |
| Mit Heizfunktion | Nein |
| Nennleistung L35 L35/50 Hz | 0.54 |
| Nennleistung L35 L35/60 Hz | 0.54 |
| Nennleistung L35 L50/50 Hz | 0.61 |
| Nennleistung L35 L50/60 Hz | 0.61 |
| Nennleistung Pel | Nennleistung L35 L35/50 Hz: 0,54 kW Nennleistung L35 L35/60 Hz: 0,54 kW Nennleistung L35 L50/50 Hz: 0,61 kW Nennleistung L35 L50/60 Hz: 0,61 |
| Nutzkühlleistung bei L35L35 und L35L50 | Kühlleistung L35 L35/50 Hz: 1,6 kW Kühlleistung L35 L35/60 Hz: 1,6 kW Kühlleistung L35 L50/50 Hz: 1,2 kW Kühlleistung L35 L50/60 Hz: 1,2 |
| Nutzkühlleistung L35 L35/50 Hz | 1.6 |
| Nutzkühlleistung L35 L35/60 Hz | 1.6 |
| Nutzkühlleistung L35 L50/50 Hz | 1.2 |
| Nutzkühlleistung L35 L50/60 Hz | 1.2 |
| Optionen | Zur Fernüberwachung und Vernetzung von Kühlgeräten und Chillern der Blue e+ Generation setzen Sie das IoT Interface mit der Artikelnummer 3124.300 ein. Erhöhen Sie die Maschinenverfügbarkeit und Prozesssicherheit durch die Fernüberwachung von Gerätedaten, Zuständen und Systemmeldungen. |
| Optionen (PROduktebene) | Zur Fernüberwachung und Vernetzung von Kühlgeräten und Chillern der Blue e+ Generation setzen Sie das IoT Interface mit der Artikelnummer 3124.300 ein. Erhöhen Sie die Maschinenverfügbarkeit und Prozesssicherheit durch die Fernüberwachung von Gerätedaten, Zuständen und Systemmeldungen. |
| OUT_TECHNICAL_DATA_CLIMATE_AIR-THROUGHPUT_FANS_COL | 700 m³/h/895 m³/h |
| PCF-Wert - Carbon footprint value | 664.08 |
| Product Carbon Footprint - PCF | 664,08 |
| Produktserie | Blue e+ |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | Innenkreislauf IP 55 |
| Schutzart NEMA | UL Type 12 / UL Type 3R |
| Spannungsart | AC |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Temperatur-Einstellbereich max (°C) | 50 |
| Temperatur-Einstellbereich min (°C) | 20 |
| Temperaturbereich | Betriebstemperatur min: -20 °C...Betriebstemperatur max: 60 °C Lagertemperatur min: -40 °C Lagertemperatur max: 70 |
| Temperaturregelung | e+ Controller (werkseitige Einstellung +35 °C) |
| Tiefe | 310 |
| Treibhauspotential / Global Warming Potential | 631 |
| Umgebungstemperatur während des Betriebs | -20 - 60 |
| Verpackungseinheit | 1 |
| Vorteile | Durchschnittlich 75 % Energieeinsparung durch drehzahlgeregelte Komponenten und Heat Pipe-Technologie / Weltweiter Einsatz durch einzigartige Mehrspannungsfähigkeit / Längere Lebensdauer aller Komponenten im Schaltschrank und Kühlgerät durch bauteilschonende Kühlung / Intuitive Bedienung durch Touchdisplay und intelligente Schnittstellen |
| Zeige Link zum Kennlinienfeld | Ja |
| Zulässiger Betriebsdruck | 24 |
| Zulässiger Betriebsdruck (max) | 24 |
| WEEE-Nr. | 11161726 |
