Beschreibung

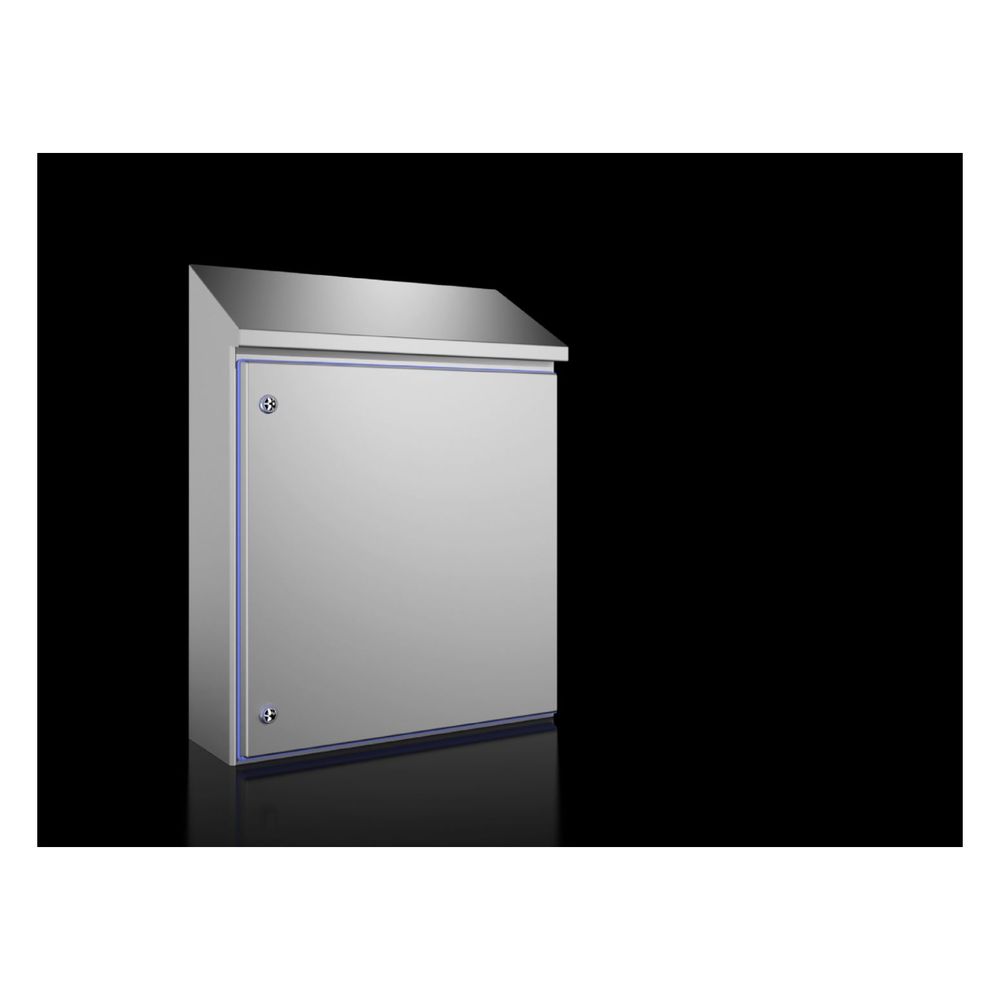

Rittal Kompakt-Schaltschrank HD 1310600, 610x650x769x210mm, Edelstahl 1.4301, Edelstahl
Dieser Kompakt-Schaltschrank aus der Hygienic Design Serie von Rittal ist für den Einsatz in hygienisch sensiblen Produktionsbereichen konzipiert. Das aus Edelstahl 1.4301 gefertigte Wandgehäuse zeichnet sich durch ein um 30 Grad nach vorne geneigtes Dach sowie eine spaltfreie Konstruktion aus, die Toträume vermeidet. Durch die Kombination aus hochwertiger Oberflächenbeschaffenheit und einer FDA-konformen Silikondichtung erfüllt das Gehäuse hohe Anforderungen an die Reinigungsfreundlichkeit.
Hygienegerechtes Design für die Produktion
Die Konstruktion verzichtet auf außenliegende Hohlräume zwischen Korpus und Tür. Die Scharniere sind innerhalb des Dichtungsbereichs angeordnet, während die blau eingefärbte Silikondichtung eine visuelle Unterscheidbarkeit von Lebensmitteln ermöglicht. Eine integrierte Tropfkante am Schrägdach schützt den oberen Dichtungsbereich. Die Oberfläche ist mit einem Strichschliff (Korn 400) versehen, der eine Rautiefe von weniger als 0,8 Mikrometer aufweist.
Robuste Schutzart und Montage
Das Gehäuse bietet mit der Schutzart IP 66 sowie IP X9 einen zuverlässigen Schutz gegen das Eindringen von Staub und Wasser, auch bei Hochdruckreinigung. Die Schlagfestigkeit entspricht der Klasse IK08. Der Türanschlag ist flexibel von rechts auf links wechselbar. Die Montageplatte aus verzinktem Stahlblech bietet eine stabile Basis für den Einbau elektrischer Komponenten.
Die robuste Edelstahlkonstruktion in Verbindung mit der hohen Schutzart IP 66 und IP X9 macht dieses Wandgehäuse zur idealen Lösung für anspruchsvolle Umgebungen. Mit einer Breite von 610 mm, einer Tiefe von 210 mm und einer Montageplattenfläche von 550 x 575 mm bietet das System Platz für eine dezentrale Maschinensteuerung. Die hygienische Ausführung minimiert Reinigungsaufwände und unterstützt die Einhaltung strenger Hygienevorgaben in der Nahrungs- und Genussmittelindustrie.
Technische Daten
- Breite: 610 mm
- Höhe vorne: 650 mm
- Höhe hinten: 769 mm
- Tiefe: 210 mm
- Montageplatte Breite: 550 mm
- Montageplatte Höhe: 575 mm
- Schutzart: IP 66 / IP X9
- Schlagfestigkeit: IK08
- Material Gehäuse: Edelstahl 1.4301
- Türöffnungswinkel: 125 °
Lieferumfang
- 1x Gehäuse
- 1x Tür mit Dichtung
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 550 mm x 575 |
| Abmessungen allgemein | Breite: 610 mm Tiefe: 210 |
| Abmessungen HD Gehäuse | Breite: 610 mm Höhe vorne: 650 mm Höhe hinten: 769 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1310600 |
| Ausführung | Hygienic Design Gehäuse |
| Ausführung (Produktebene) | Hygienic Design Gehäuse |
| Ausführung der Oberfläche | sonstige |
| Bodenstehendes Wandmodell | Ja |
| Branchentext - Bulletpoints | Dezentrale Maschinensteuerung in hygienisch ausgeführten Standard-Gehäuselösungen für den Produktionsbereich / Rundum außenliegende spaltfreie und wechselbare Silikondichtung / Scharniere innerhalb des Dichtungsbereiches ermöglichen außen ein besonders reinigungsgerechtes Design / Kein außenliegender Hohlraum zwischen Gehäuse und Tür |
| Branchentext - Überschrift | Kompakt-Schaltschrank HD |
| Breite | 610 |
| Breite Montageplatte | 550 |
| EAN-13 | 4028177567610 |
| ECCN Code | NOT_RELEVANT |
| Eckmodell | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 28,45 kg |
| Gewicht (pro VE) | 28.5 |
| Großhandel - gelistete Nummer | 230202 |
| Großhandel - gelistete Nummer Schweden | 24004006 |
| Höhe | 769 |
| Höhe HD hinten | 769 |
| Höhe HD vorne | 650 |
| Höhe Montageplatte | 575 |
| Infotext Keyuser - nur intern | 23.10.2018 (ps): Die alte Norm für IP69K gibt es nicht mehr(Lt. MLotz raus) auf IP69 geändert |
| Katalogseite in HB 36 | 221 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse rundum geschlossen / Tür mit eingesteckter Dichtung / Türanschlag rechts, auf links wechselbar / Montageplatte |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: Edelstahl 1.4301 (AISI 304) / Montageplatte: Stahlblech / Verschluss-Einsatz HD: Edelstahl 1.4404 (AISI 316L) / Dichtung: Silikon, konform zu FDA-Richtlinie 21 CFR 177.2600 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt Dichtung: blau eingefärbt (RAL 5010) |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt / Dichtung: blau eingefärbt (RAL 5010) |
| PCF-Wert - Carbon footprint value | 85.63 |
| Product Carbon Footprint - PCF | 85,63 |
| Produktbeschreibung (Description Temporary) | Dachneigung 30° nach vorne |
| RAL-Nummer | 7001 |
| REACH - Deklarationspflichtig | Nein |
| Reale Abmessungen | Breite: 610 mm Höhe: 769 mm Tiefe: 210 |
| Reale Breite | 610 |
| Reale Höhe | 769 |
| Reale Tiefe | 210 |
| Schlagfestigkeit | IK08 |
| Schrägdach | Ja |
| Schutzart (IP) | sonstige |
| Schutzart IP nach IEC 60529 | IP 66 / IP X9 |
| Schutzart NEMA | NEMA 1 / NEMA 3 / NEMA 3X / NEMA 4 / NEMA 4X / NEMA 12 / NEMA 13 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3 / Type 3X / Type 4 / Type 4X / Type 12 / Type 13 |
| Türöffnungswinkel | 125 |
| Verpackungseinheit | 1 |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | sonstige |
| Zertifikat DGUV HD | Ja |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | Hygienic Design |
| Zusätzlicher Filter 2 für Produkttabelle auf der Kategorieseite - Selektion | Wandgehäuse |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
