Beschreibung

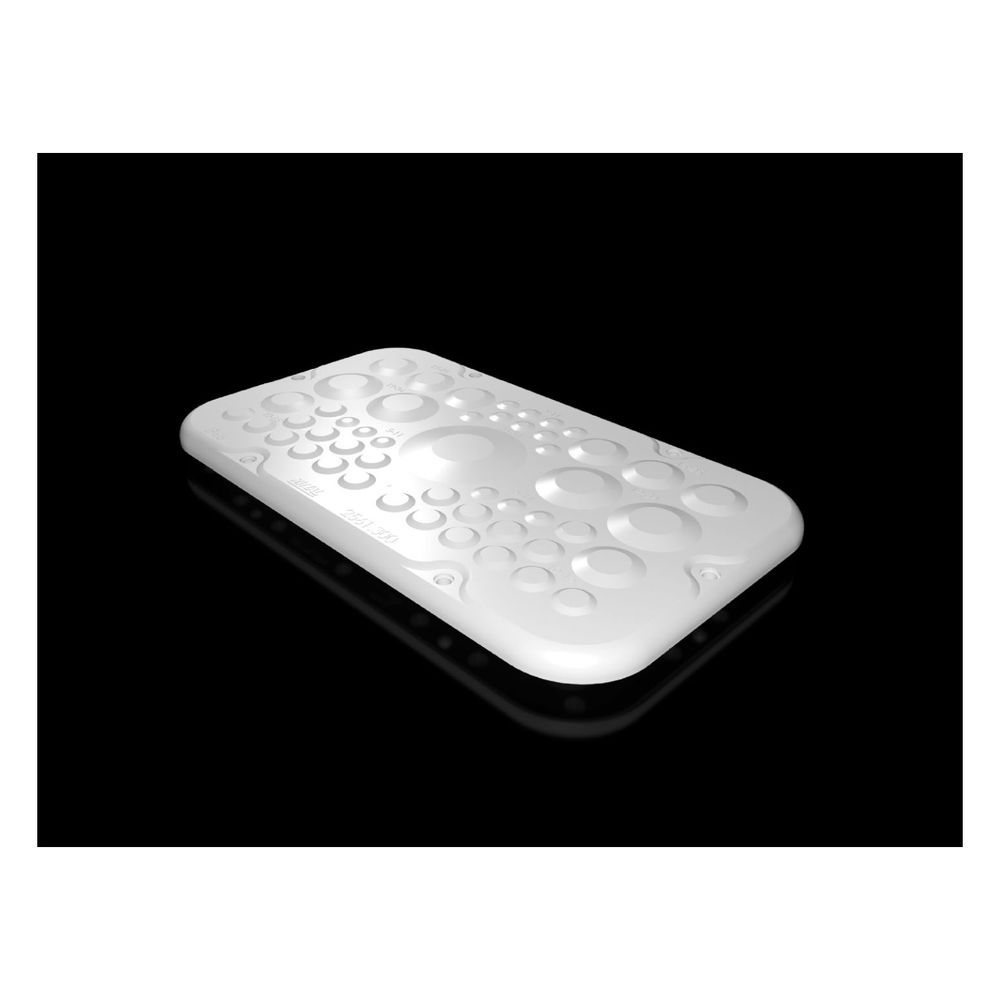

Rittal Flanschplatte AX 2561300, 256x149mm, Kunststoff, RAL 7035
Diese Kunststoff-Flanschplatte für die Gehäuseserie AX ermöglicht eine effiziente Kabeleinführung in Schaltschränke. Die Ausführung mit Membranen erlaubt eine einfache Installation, bei der die Membran lediglich mit einer Spitze eingestochen und das Kabel hindurchgeführt wird. Das Material entspricht der Brandschutzklasse UL 94-V0 und bietet bei sachgerechter Montage die Schutzart IP 66.
Anwendung und Montage
Die Flanschplatte ist für den Gehäusetyp AX konzipiert und entspricht der Flanschplattengröße 1. Durch die flexible Membrantechnik entfällt die Notwendigkeit für Vorprägungen, was eine bedarfsgerechte Kabelführung unterstützt. Die Oberfläche ist unbehandelt und farblich an RAL 7035 angelehnt.
Technische Daten
- Breite: 256 mm
- Tiefe: 149 mm
- Material: Kunststoff (UL 94-V0)
- Schutzart: IP 66
- Flanschplattengröße: 1
- Ausführung: Membran, gerade
- Farbe: Ähnlich RAL 7035
- Type Rating: Type 1 / Type 12
Die robuste Kunststoff-Flanschplatte bietet eine zuverlässige Lösung für die Kabeleinführung in AX-Gehäusen. Mit der Schutzart IP 66 und der einfachen Handhabung durch die Membrantechnik unterstützt sie eine sichere Installation. Die Abmessungen von 256 x 149 mm sind präzise auf die Anforderungen der Gehäuseserie abgestimmt und gewährleisten eine passgenaue Integration.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 256 mm Tiefe: 149 |
| Anzahl der Steckverbinderöffnungen | 50 |
| Anzahl Kabeleinführungen | 15 / 22 / 8 / 4 / 1 |
| Anzahl Kabeleinführungen und Durchmesser | 15 x 5-11 / 22 x 10-15 / 8 x 15-25 / 4 x 19-34 / 1 x 26-54 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-2561300 |
| Ausführung | Membran |
| Breite | 256 |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177935693 |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Flanschplatte |
| Farbe | Ähnlich RAL 7035 |
| Flanschplatte | Größe: 1 |
| Flanschplattengröße | 1 |
| Für Durchmesser max | 11 / 15 / 25 / 34 / 35 / 54 / 110 |
| Für Durchmesser min | 5 / 10 / 15 / 19 / 26 / 26 / 50 |
| Für Kabel-Ø | 5, 10, 15, 19, 26, 26, 50 - 11, 15, 25, 34, 35, 54, 110 |
| Gewicht | 0,365 kg |
| Gewicht (pro VE) | 0.349 |
| Gewindeart | ohne |
| Hinweis | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Hinweis allgemein | Die Zuordnung der Flanschplattengröße finden Sie bei den jeweiligen Gehäusen |
| Infotext Keyuser - nur intern | Es gibt das Agreement aus einem Kompetenztema vor 3-4 Jahren, das generell im Internet zu kommunizieren/NTreml 06.03.2019, 02.2024 Artikel für ASIA auf Aktive wegen Strategie AX Edelstahl+AX Stahlblech (CM Größen) |
| Kabeleinführung | Anzahl Kabeleinführungen: 1522841 Min. Kabeldurchmesser: 5 mm10 mm15 mm19 mm26 mm26 mm50 mm Max. Kabeldurchmesser: 11 mm15 mm25 mm34 mm35 mm54 mm110 |
| Katalogseite in HB 36 | 1052 |
| Material (Produktebene) | Kunststoff nach UL 94-V0 |
| Oberflächenschutz | unbehandelt |
| Passend für Gehäusetyp | AX |
| Passend für Gehäusetyp und Abmessung - Multi Value | Gehäusetyp: AX |
| Passend für Gehäusetyp und Abmessung - Single Value | Gehäusetyp: AX |
| Produktbeschreibung (Description Temporary) | Kunststoff nur mit einer Spitze einstechen und Kabel durchziehen. |
| REACH - Deklarationspflichtig | Nein |
| Schutzart IP nach IEC 60529 | IP 66 bei sachgerechter Montage |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Tiefe | 149 |
| Typ | gerade |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Verpackungseinheit | 1 |
| Vorprägungen | Nein |
| Werkstoff | Kunststoff |
| WEEE-Nr. | 11161726 |
