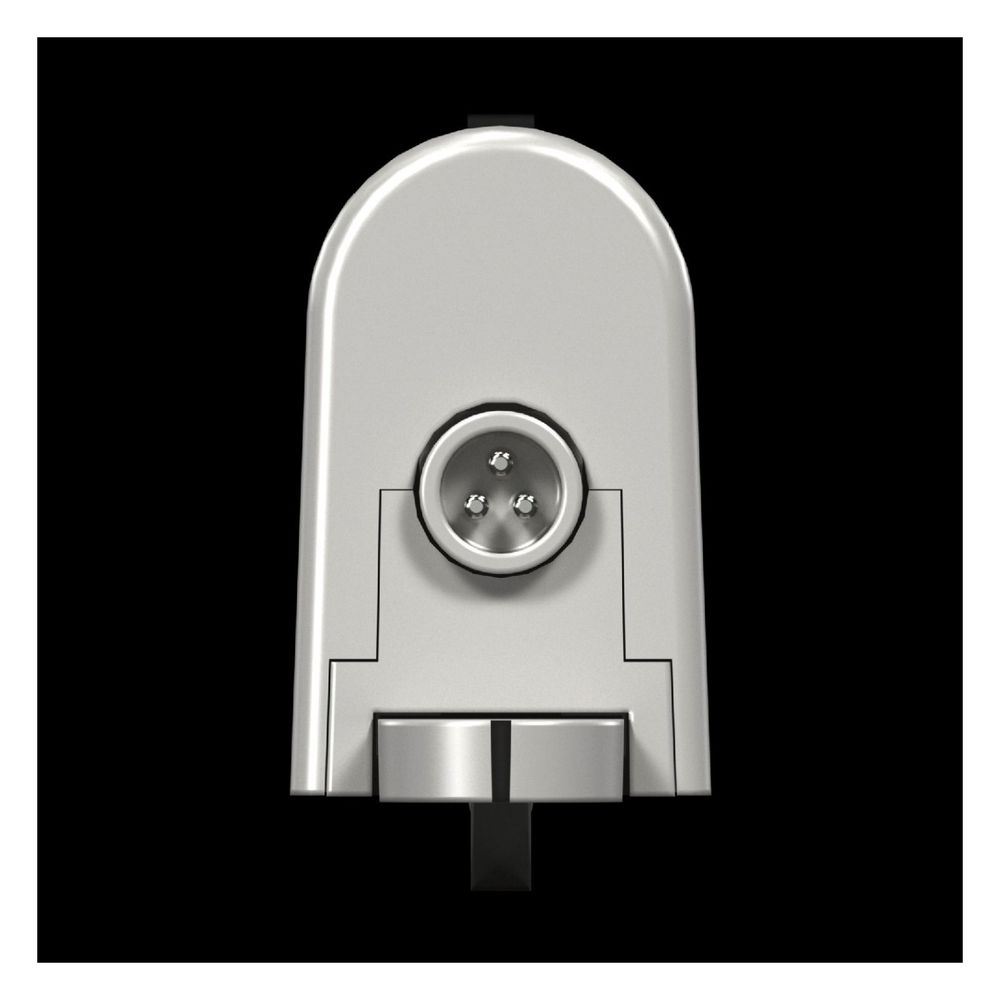

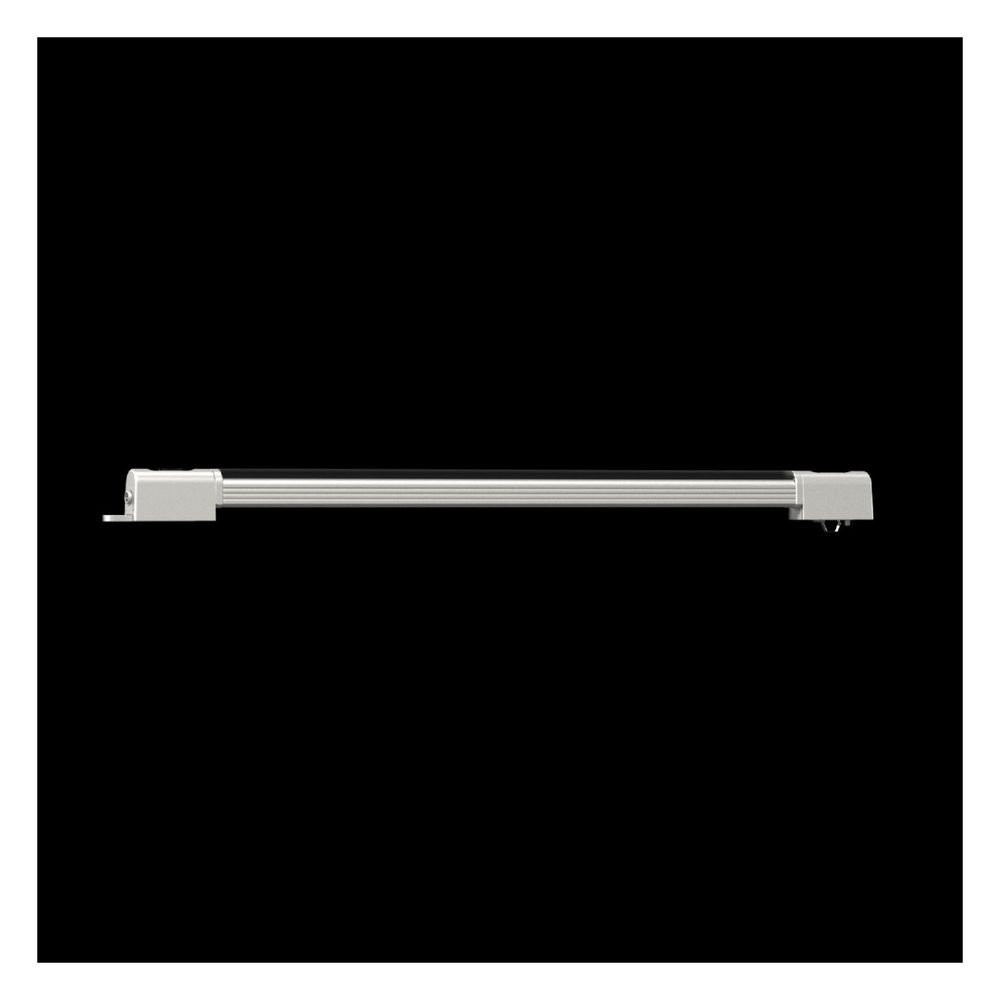

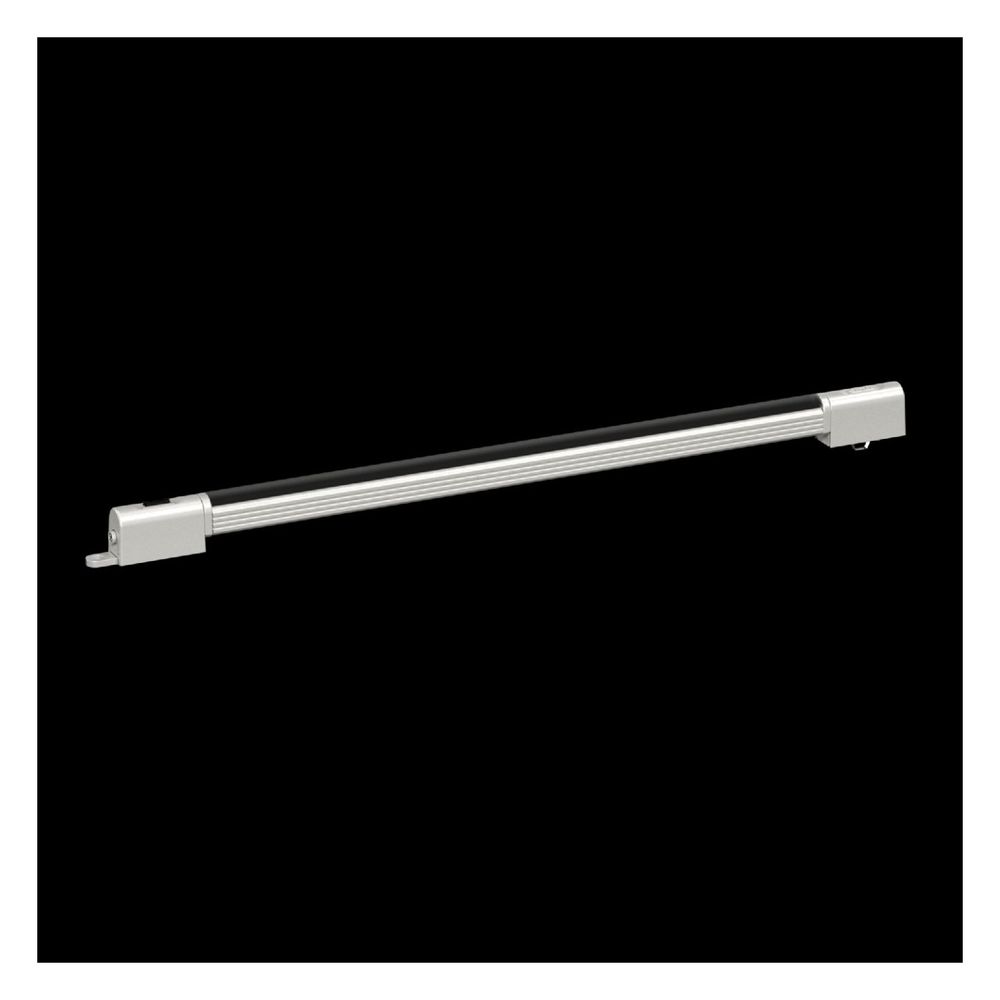

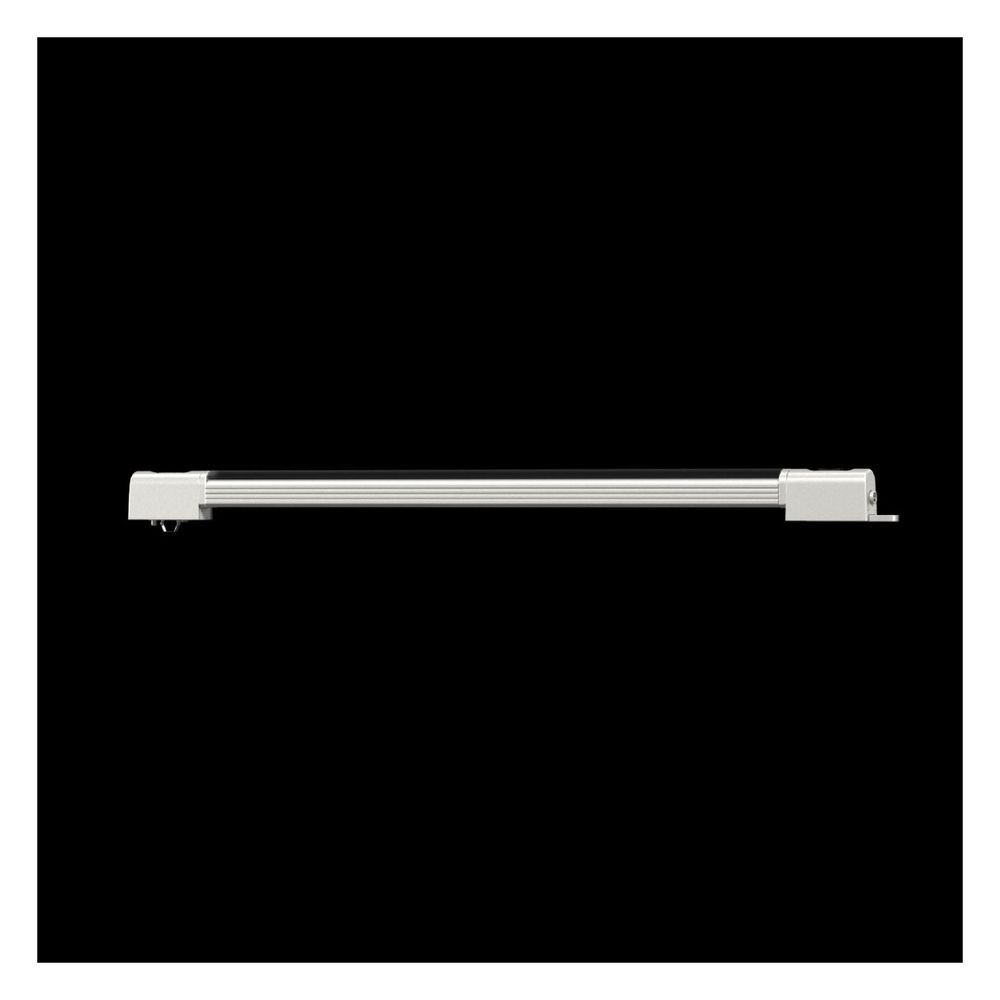

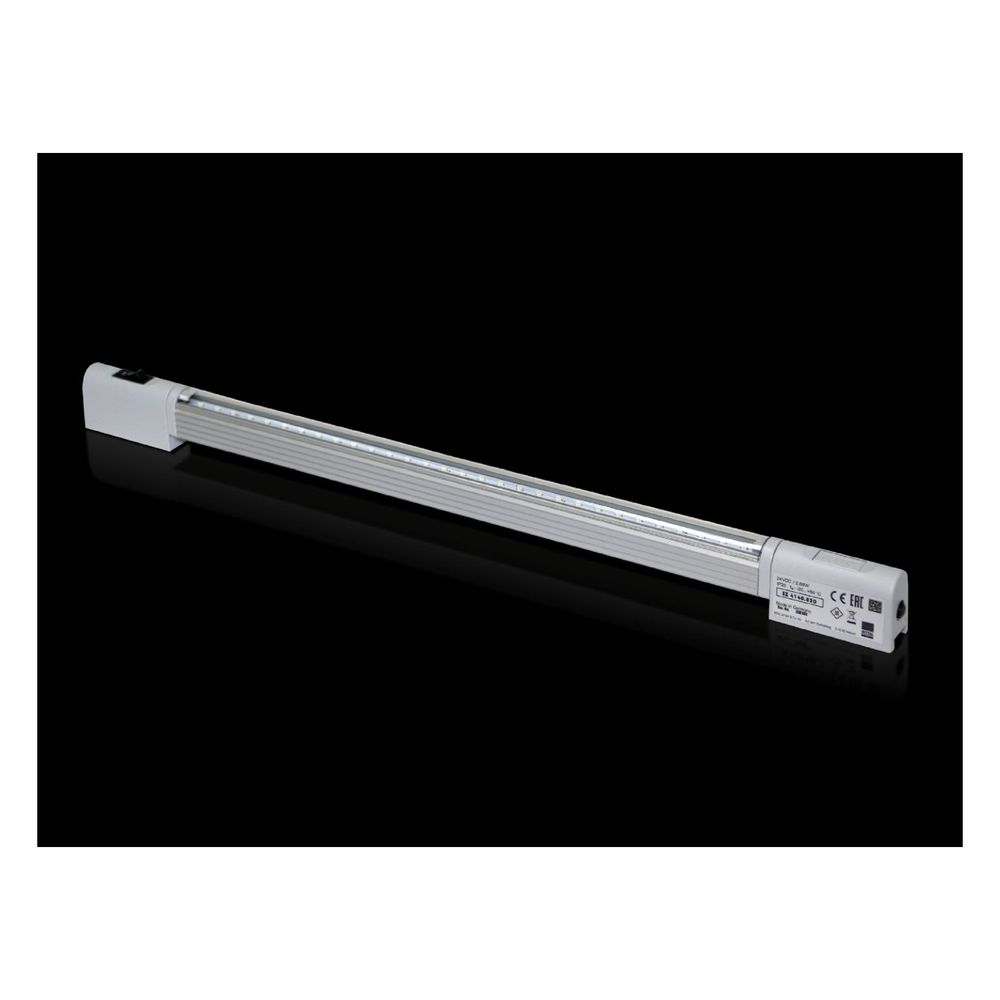

Rittal Systemleuchte LED Kompakt SZ, 430x33x21mm, 24V DC, Aluminium, RAL 7035, 4140830
Die Rittal Systemleuchte LED Kompakt mit 30 LEDs sorgt für eine effiziente Ausleuchtung in Schaltschränken und geschlossenen Gehäusen. Mit einer Bemessungsbetriebsspannung von 24 V DC und einem schwenkbaren Lichtkegel bietet sie eine flexible und wartungsarme Beleuchtungslösung. Die Leuchte zeichnet sich durch ihre kompakte Bauweise und vielseitige Montagemöglichkeiten aus.
Funktion und Montage
Die Leuchte ist für den Einsatz in Schaltschränken optimiert und ermöglicht durch die integrierte Durchgangsverdrahtung den Aufbau von Leuchtenreihen. Die Montage erfolgt wahlweise direkt am Schrankprofil im 25 mm-Maßraster, mittels Clip-Befestigung oder über einen optionalen Magnetsatz. Ein integrierter Ein/Aus/Türpositionsschalter erlaubt eine komfortable Bedienung. Die Stromversorgung erfolgt über 24 V DC, wobei die Leuchte durch den Betrieb mit Sicherheitskleinspannung eine hohe Betriebssicherheit ermöglicht.
Robuste Bauweise
Der Leuchtenkorpus besteht aus stranggepresstem Aluminium, während die Abdeckung aus halogenfreiem Polycarbonat gefertigt ist. Diese Materialwahl sorgt für eine hohe Stabilität. Mit einer Schutzart von IP20 ist die Leuchte für den geschützten Innenbereich ausgelegt. Die kompakten Abmessungen von 430 mm Breite ermöglichen zudem eine einfache Integration in 19 Zoll-Systeme.
Die Systemleuchte überzeugt durch ihre Energieeffizienz und die hohe elektromagnetische Verträglichkeit. Mit 30 LEDs ausgestattet, bietet sie eine zuverlässige Ausleuchtung bei einer geringen Verlustleistung von 1,77 W. Die universelle Befestigung und die Möglichkeit zur Reihenschaltung machen sie zu einer flexiblen Komponente für den professionellen Schaltschrankbau.
Technische Daten
- Breite: 430 mm
- Höhe: 32,8 mm
- Tiefe: 20,64 mm
- Bemessungsbetriebsspannung: 24 V (DC)
- Anzahl LEDs: 30
- Schutzart: IP20
- Schutzklasse: III (SELV)
- Verlustleistung: 1,77 W
- Bemessungsstrom max.: 0,12 A
Lieferumfang
- 1x Systemleuchte LED Kompakt
- 1x Leuchtmittel
- 1x Leuchtmittelabdeckung
- 1x Befestigungsmaterial
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 430 mm Höhe: 32,8 mm Tiefe: 20,64 |
| Anschlussmöglichkeiten | Einspeisung über Steckverbinder / Türpositionsschalter / Durchgangsverdrahtung (Aufbau von Leuchtenreihen) |
| Anzahl LEDs | 30 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-4140830 |
| Ausführung des elektrischen Anschlusses | sonstige |
| Ausführung Schalter | Integrierter Ein/Aus/Türpositionsschalter |
| Befestigungsabstand Clip/Magnet | 375 |
| Befestigungsabstand Schrauben | 450 |
| Bemessungsbetriebsspannung | 24 V (DC) |
| Bemessungsbetriebsspannung für FactFinder Filter | 24 |
| Bemessungsbetriebsspannungs-Toleranz | 10 |
| Bemessungsisolationsspannung | abhängig vom Netzteil |
| Bemessungsspannung | 24 |
| Bemessungsstoßspannungsfestigkeit Phase zu Erde | abhängig vom Netzteil |
| Bemessungsstoßspannungsfestigkeit Phase zu Phase | abhängig vom Netzteil |
| Bemessungsstrom max | Bei DC: 0,12 |
| Bemessungsstrom max DC | 0.12 |
| Bemessungsstrom max DC Hinweis | Beim Aufbau von Leuchtenreihen beträgt die maximale Nennstromstärke 2 Ampere |
| Bewegungsmelder | Nein |
| Breite | 430 |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177630147 |
| ECCN Code | NOT_RELEVANT |
| Einbaumöglichkeiten | Direkt am Schrankprofil mit 25 mm-Maßraster / Über Befestigungssatz Magnet / AE: mit Schiene für Innenausbau |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Leuchten |
| Farbe | Ähnlich RAL 7035 |
| Funktionen | Integrierte Durchgangsverdrahtung. / Universelle Befestigungsmöglichkeiten. / Schwenkbarer Lichtkegel. |
| Geeignet für 482,6 mm (19 Zoll)-Montage | Ja |
| Gewicht | 0,38 kg |
| Gewicht (pro VE) | 0.38 |
| Großhandel - gelistete Nummer | 360701 |
| Großhandel - gelistete Nummer Schweden | 30003004 |
| Hinweis | Die Verwendung ist nur in Schaltschränken und geschlossenen Gehäusen vorgesehen Bei Verwendung an kundenseitigen Netzteilen ist darauf zu achten, dass diese die erforderlichen Zulassungen entsprechend dem Anwendungsfall besitzen Beim Aufbau von Leuchtenreihen beträgt die maximale Nennstromstärke 2 Ampere |
| Hinweis allgemein | Die Verwendung ist nur in Schaltschränken und geschlossenen Gehäusen vorgesehen / Bei Verwendung an kundenseitigen Netzteilen ist darauf zu achten, dass diese die erforderlichen Zulassungen entsprechend dem Anwendungsfall besitzen / Beim Aufbau von Leuchtenreihen beträgt die maximale Nennstromstärke 2 Ampere |
| Höhe | 32.8 |
| Integrierter Bewegungsmelder | Nein |
| Integrierter Türpositionsschalter | Nein |
| Kabelumlenkung über Rückseite möglich | Nein |
| Katalogseite in HB 36 | 1025 |
| Leuchtmittel | LEDs, kaltweiß |
| Leuchtmittel-Abdeckung | Ja |
| Lichtkegel-Verstellung | Ja |
| Lieferumfang (Produktebene) | Systemleuchte LED Kompakt / Leuchtmittel / Leuchtmittelabdeckung / Inkl. Befestigungsmaterial |
| Länge | 430 |
| Material (Produktebene) | Leuchtenkorpus: stranggepresstes Aluminium / Leuchtenabdeckung: Polycarbonat (halogenfrei) / Leuchtenenden: PC-ABS |
| Mit Ein-/Ausschalter | Ja |
| Mit Lichtsensor | Nein |
| Mit Steckdose | Nein |
| Montageart | sonstige |
| Montagemöglichkeit | Verschrauben / Clip-Befestigung / Magnet-Befestigung (Zubehör) |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP) | IP20 |
| Schutzart IP nach IEC 60529 | IP 20 |
| Schutzklasse | III (SELV) |
| Spannungsart | DC |
| Tiefe | 20.64 |
| Variantenunterscheidungsmerkmal | COL_PRODUCT_DIMENSIONS_GENERAL / M-06_HEAT_LOSS_ACC._EN_61439 |
| Verlustleistung Pv | 1.77 |
| Verpackungseinheit | 1 |
| Vorteile | Max. EMV-Verträglichkeit. / Geschützt, da Betrieb im Bereich Sicherheitskleinspannung. / Sparsam im Energieverbrauch. / Wartungsarm durch Einsatz von LEDs. / Türpositionsschalter-Anschluss möglich. |
| Werkstoff | Aluminium |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | für Systemleuchte LED Kompakt |
| WEEE-Nr. | 11161726 |
