Beschreibung

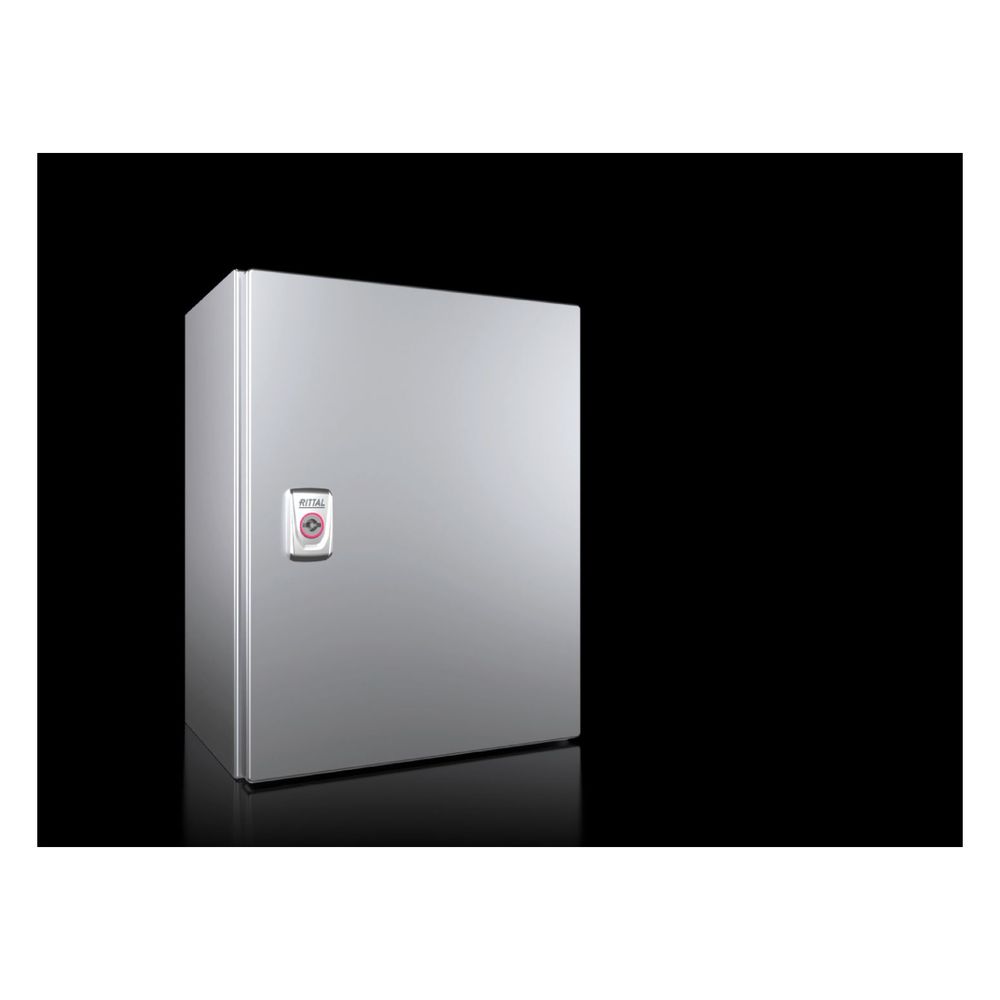

Rittal Kompakt-Schaltschrank AX 1005000, 300x380x210mm, Edelstahl 1.4301, Edelstahl
Dieser robuste Kompakt-Schaltschrank aus Edelstahl 1.4301 (AISI 304) bietet eine zuverlässige Lösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X eignet sich das Gehäuse für den Innen- und Außenbereich sowie für die Wandmontage. Dank der hochwertigen Verarbeitung mit Strichschliff (Korn 400) und einer umlaufend eingeschäumten PU-Dichtung ist ein optimaler Schutz der verbauten Komponenten sichergestellt.
Robuste Konstruktion und Montage
Das Gehäuse ist aus einem Stück gekantet und geschweißt, was eine hohe Stabilität ermöglicht. Die Rückwand verfügt über Prägungen für Wandbefestigungshalter, während das integrierte Nockensystem einen flexiblen Innenausbau ohne Bohren unterstützt. Die Tür ist mit geschweißten Scharnieren ausgestattet und bietet einen Öffnungswinkel von 130 Grad. Ein Vorreiberverschluss mit 3 mm Doppelbart-Einsatz sorgt für einen sicheren Verschluss.
Vielseitige Einsatzmöglichkeiten
Durch die internationalen Approbationen wie UL, CSA und BV ist das Gehäuse für weltweite Projekte geeignet. Die verzinkte Montageplatte mit Maßaufdruck und Schlüssellochung für die Erdung erleichtert die Installation elektrischer Komponenten. Das Gehäuse ist zudem koppelbar und für die Mastbefestigung geeignet, was eine hohe Flexibilität bei der Standortwahl ermöglicht.
Die Kombination aus korrosionsbeständigem Edelstahl und der hohen Schutzart IP 66 macht dieses Gehäuse zur idealen Wahl für industrielle Anwendungen. Mit einer Stoßfestigkeit von IK10 und der Eignung für NEMA 4X-Anforderungen bietet es Sicherheit unter widrigen Bedingungen. Die kompakten Abmessungen von 300 x 380 x 210 mm ermöglichen eine platzsparende Installation bei gleichzeitig hoher Funktionalität durch die mitgelieferte Montageplatte.
Technische Daten
- Breite: 300 mm
- Höhe: 380 mm
- Tiefe: 210 mm
- Montageplatte (B x H): 250 mm x 355 mm
- Schutzart (IP): IP 66
- Schutzart (NEMA): NEMA 1, 3R, 4, 4X, 12
- Stoßfestigkeit (IK-Code): IK10
- Material Gehäuse/Tür: Edelstahl 1.4301 (AISI 304)
- Materialstärke Gehäuse: 1,25 mm
- Materialstärke Tür: 1,5 mm
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 250 mm x 355 |
| Abmessungen allgemein | Breite: 300 mm Höhe: 380 mm Tiefe: 210 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1005000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 300 |
| Breite Montageplatte | 250 |
| EAN-13 | 4028177814943 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 7,523 kg |
| Gewicht (pro VE) | 7.52 |
| Höhe | 380 |
| Höhe Montageplatte | 355 |
| Katalogseite in HB 36 | 237 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 29.88 |
| Product Carbon Footprint - PCF | 29,88 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
