Beschreibung

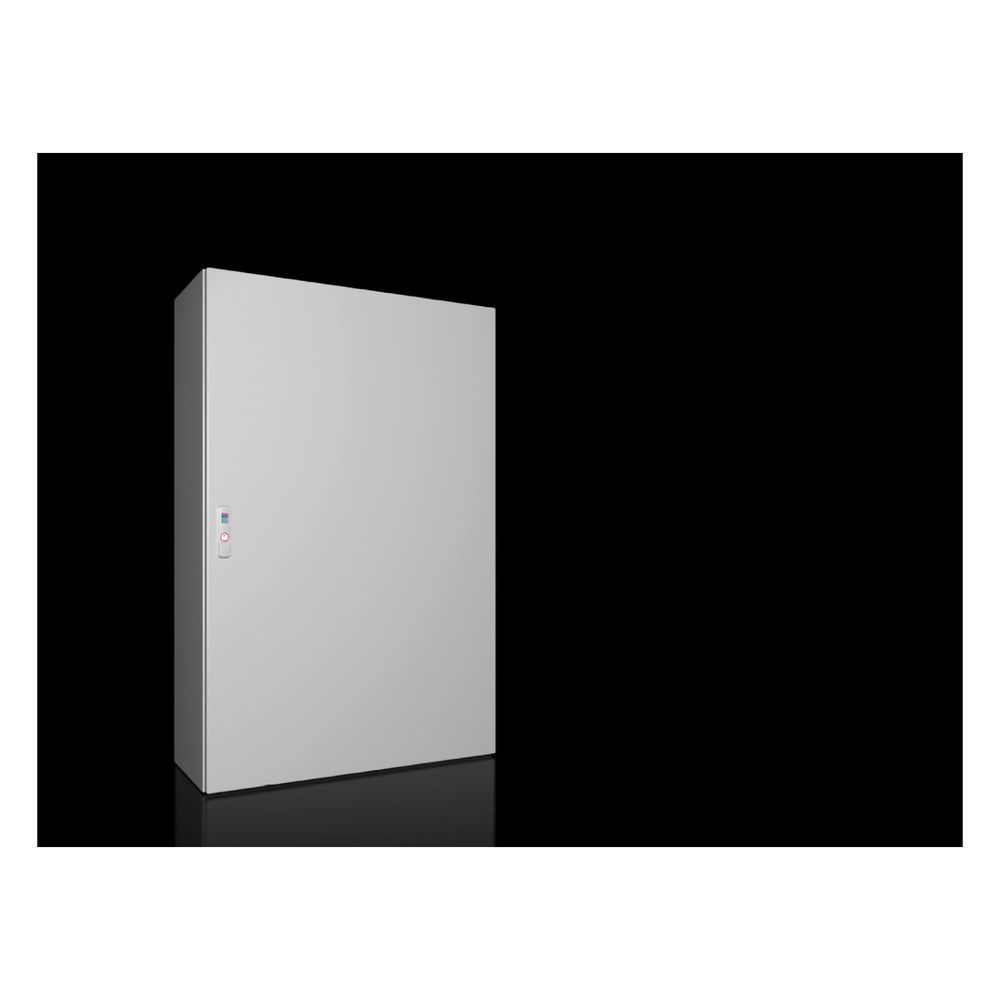

Rittal Kompakt-Schaltschrank AX 1280000, 800x1200x300mm, Stahlblech, RAL 7035
Der Rittal Kompakt-Schaltschrank AX bietet eine robuste Lösung für die sichere Unterbringung von Elektrotechnik. Das eintürige Gehäuse aus pulverbeschichtetem Stahlblech zeichnet sich durch eine hohe Schutzart von IP66 aus und ist für die Wandmontage konzipiert. Dank des integrierten 25 mm-System-Rasters lassen sich Systemkomponenten flexibel und ohne Bohren montieren.
Flexibler Innenausbau
Das Gehäuse verfügt über eingeprägte Gehäusenocken, die ein systematisches Raster abbilden. Dies ermöglicht eine effiziente Nutzung des Innenraums und eine einfache Nachrüstung von Zubehör. Die Tür ist mit einer umlaufenden PU-Schaum-Dichtung ausgestattet und lässt sich für eine optimale Zugänglichkeit von rechts auf links anschlagen.
Schutz und Langlebigkeit
Die Oberfläche des Schaltschranks durchläuft eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035. Diese Konstruktion sorgt für eine hohe Beständigkeit gegen äußere Einflüsse wie Mineralöle oder Schmierstoffe. Mit einer Schlagfestigkeit von IK10 ist das Gehäuse zudem für anspruchsvolle Umgebungen ausgelegt.
Technische Daten
- Breite: 800 mm
- Höhe: 1.200 mm
- Tiefe: 300 mm
- Schutzart: IP66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Farbe: RAL 7035
- Montageplatte (B x H): 745 mm x 1.175 mm
- Materialstärke Gehäuse: 1,5 mm
- Materialstärke Tür: 2 mm
Dieser Kompakt-Schaltschrank vereint hohe Schutzanforderungen mit einer durchdachten Montagefreundlichkeit. Durch die Kombination aus IP66-Schutzart, IK10-Stoßfestigkeit und dem flexiblen 25 mm-System-Raster bietet das Modell eine zuverlässige Basis für industrielle Anwendungen. Die robuste Stahlblechkonstruktion und die hochwertige Oberflächenbeschichtung gewährleisten eine lange Lebensdauer und sicheren Schutz der verbauten Komponenten.
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Ja |
| Abmessung Montageplatte | 745 mm x 1.175 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.200 mm Tiefe: 300 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1280000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | 3-Punkt-Verschluss-System |
| Beschreibung Verschluss | Ausführung Verschluss: 3-Punkt-Verschluss-System Anzahl Verschlüsse: 1 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 800 |
| Breite Montageplatte | 745 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813236 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 5 Anzahl: 2 |
| Flanschplattengröße | 5 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 63,5 kg |
| Gewicht (pro VE) | 63.5 |
| Höhe | 1200 |
| Höhe Montageplatte | 1175 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 90 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 201.46 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 201,46 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
