Beschreibung

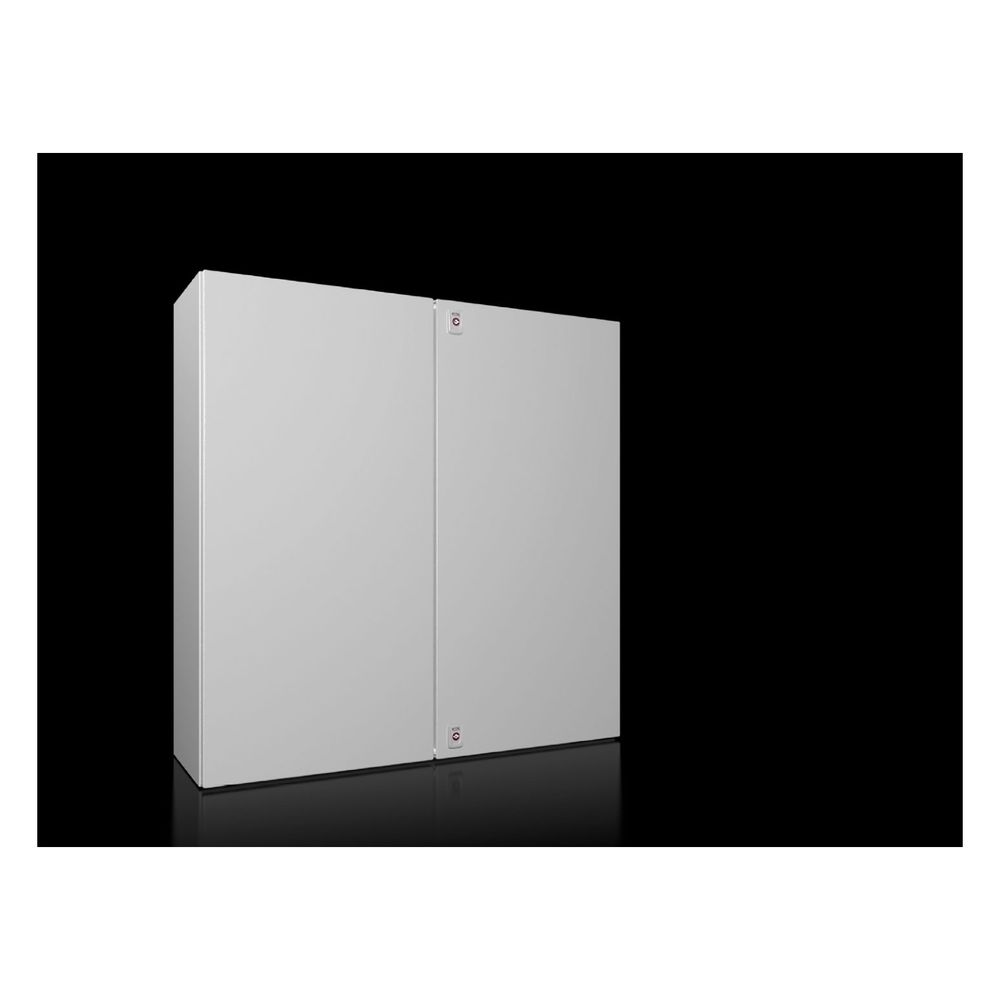

Rittal Kompakt-Schaltschrank AX 1110000, 1000x1000x300mm, Stahlblech, Grau
Der zweitürige Kompakt-Schaltschrank aus der AX-Serie von Rittal bietet eine robuste Lösung für die sichere Unterbringung von Elektrotechnik. Mit seinen Abmessungen von 1000 x 1000 x 300 mm und der Schutzart IP 55 eignet sich das Gehäuse aus pulverbeschichtetem Stahlblech ideal für den industriellen Einsatz. Dank des integrierten 25 mm-System-Rasters lassen sich Komponenten effizient und ohne Bohrarbeiten montieren.
Systematischer Innenausbau
Das Gehäuse zeichnet sich durch eine hohe Flexibilität bei der Konfiguration aus. Integrierte Gehäusenocken ermöglichen die Nutzung des bewährten 25 mm-System-Rasters, wodurch Systemzubehör schnell und sicher installiert werden kann. Die beidseitigen Türlochleisten bieten zusätzliche Montageflächen, während die verzinkte Montageplatte mit Maßaufdruck eine präzise Bestückung unterstützt. Die Konstruktion aus einem Stück mit umlaufender Schutzrinne an der Türöffnung gewährleistet eine hohe Stabilität.
Langlebige Materialqualität
Die Oberfläche des Gehäuses und der Türen durchläuft eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035. Diese Kombination sorgt für eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel. Mit einer Schlagfestigkeit von IK10 ist das Gehäuse zudem für anspruchsvolle Umgebungen ausgelegt.
Der Schaltschrank überzeugt durch seine hohe Funktionalität und weltweite Approbationen wie UL und cUL. Die Kombination aus der stabilen Stahlblechkonstruktion, der effizienten Kabeleinführung über zwei Flanschplatten im Boden und der flexiblen Montageplatte macht dieses Modell zu einer zuverlässigen Wahl für verschiedenste Aufstellungsorte. Die Schutzart IP 55 sowie die NEMA 12-Zertifizierung bieten einen sicheren Schutz für die installierten Komponenten.
Technische Daten
- Breite: 1000 mm
- Höhe: 1000 mm
- Tiefe: 300 mm
- Schutzart: IP 55
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Montageplatte: 945 mm x 975 mm
- Anzahl Türen: 2
- Farbe: RAL 7035
- Gewicht: 65 kg
Lieferumfang
- 1x Gehäuse mit zwei Türen
- 2x Flanschplatte
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 945 mm x 975 |
| Abmessungen allgemein | Breite: 1.000 mm Höhe: 1.000 mm Tiefe: 300 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 2 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1110000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 1000 |
| Breite Montageplatte | 945 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813212 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 6 Anzahl: 2 |
| Flanschplattengröße | 6 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 65 kg |
| Gewicht (pro VE) | 65 |
| Höhe | 1000 |
| Höhe Montageplatte | 975 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 91 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 213.84 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 213,84 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP55 |
| Schutzart IP nach IEC 60529 | IP 55 |
| Schutzart NEMA | NEMA 1 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
