Beschreibung

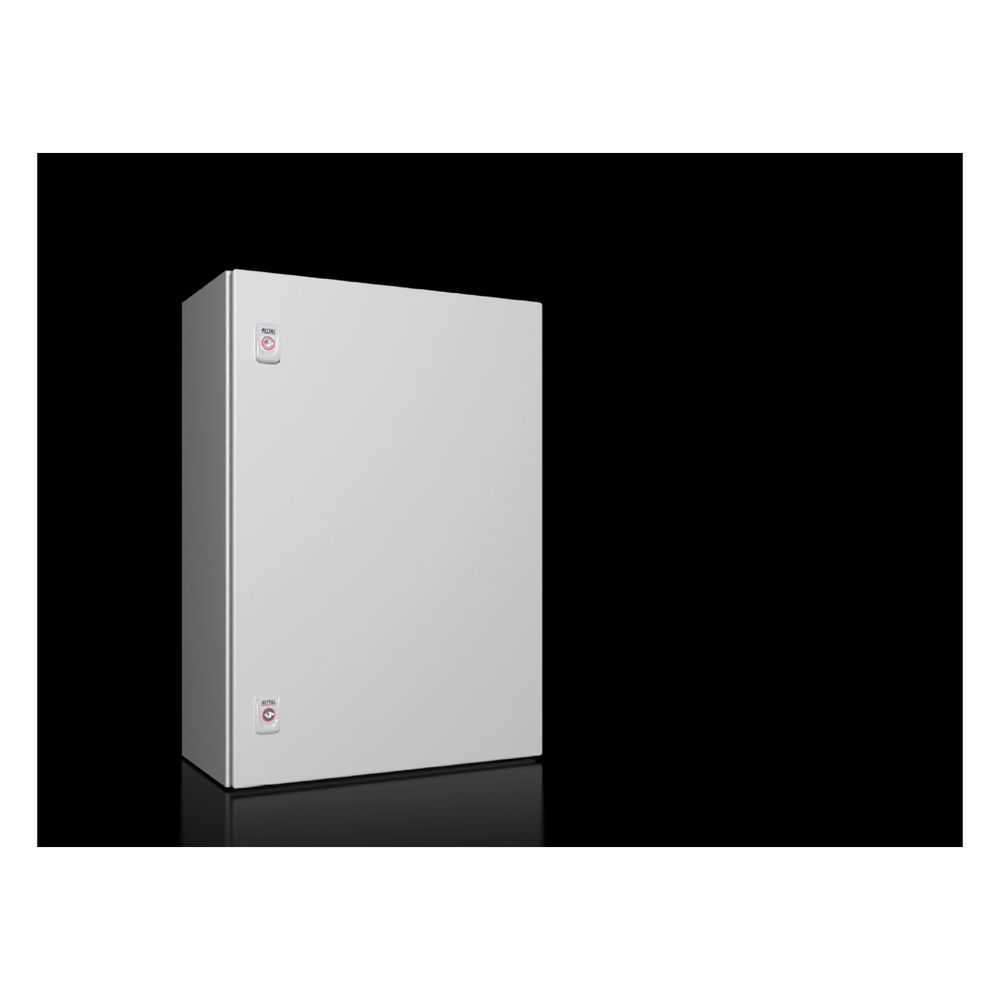

Rittal Kompakt-Schaltschrank AX 1057000, 500x700x250mm, Stahlblech, Grau
Der Kompakt-Schaltschrank AX von Rittal bietet eine robuste Lösung für die sichere Unterbringung von Automatisierungstechnik. Mit seinen Abmessungen von 500 x 700 x 250 mm und der Schutzart IP 66 eignet sich das aus pulverbeschichtetem Stahlblech gefertigte Gehäuse ideal für anspruchsvolle industrielle Umgebungen.
Systematischer Innenausbau
Das Gehäuse zeichnet sich durch ein integriertes 25 mm-System-Raster aus, das durch Gehäusenocken in Dach, Boden und Seitenwänden realisiert wird. Dieses System ermöglicht die einfache Montage von Zubehör und Schienen ohne zusätzliche Bohrungen. Die Tür ist mit einer umlaufenden PU-Schaum-Dichtung ausgestattet und lässt sich flexibel von rechts auf links anschlagen, was eine hohe Anpassungsfähigkeit bei der Installation ermöglicht.
Schutz und Langlebigkeit
Die Oberfläche des Gehäuses durchläuft eine dreifache Behandlung, bestehend aus einer nanokeramischen Beschichtung, einer Elektrophorese-Tauchgrundierung und einer äußeren Pulverbeschichtung in RAL 7035. Diese Kombination sorgt für eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel. Mit einer Schlagfestigkeit gemäß IK10 ist das Gehäuse zudem gegen mechanische Einwirkungen geschützt.
Technische Daten
- Breite: 500 mm
- Höhe: 700 mm
- Tiefe: 250 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Montageplatte Maße: 450 x 675 mm
- Anzahl Türen: 1
- Verschluss: 2 Vorreiber mit 3 mm Doppelbart
Durch die Kombination aus hoher Schutzart, robuster Stahlblechkonstruktion und dem flexiblen 25 mm-System-Raster bietet dieser Schaltschrank eine zuverlässige Basis für industrielle Anwendungen. Die integrierte Montageplatte mit Maßaufdruck und die einfache Kabeleinführung über die Bodenflanschplatte erleichtern die Installation und Konfiguration erheblich.
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Flanschplatte im Gehäuseboden
- 1x Montageplatte
- 1x Türlochleiste
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 450 mm x 675 |
| Abmessungen allgemein | Breite: 500 mm Höhe: 700 mm Tiefe: 250 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1057000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 500 |
| Breite Montageplatte | 450 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813335 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 3 Anzahl: 1 |
| Flanschplattengröße | 3 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 24,96 kg |
| Gewicht (pro VE) | 25 |
| Höhe | 700 |
| Höhe Montageplatte | 675 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK10 erweitert. Info von R.Hartmann, nach RS NT/19.10.2020 Verfügbarkeitsinfo "Europe / Middle East / Africa: 03/2020 " raus genommen PStrauch, nach Abstimmung NT, RH 15.03.2023 Beschreibung und Nutzen hinzugefügt, 19.02.2024 Info NT,MM,MS Nachfolger AX zu CM weltweit auf Aktive stellen auch in den NICHT AX Ländern (JA,APM,IN,AUS) |
| Katalogseite in HB 36 | 87 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 95.89 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 95,89 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 250 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
