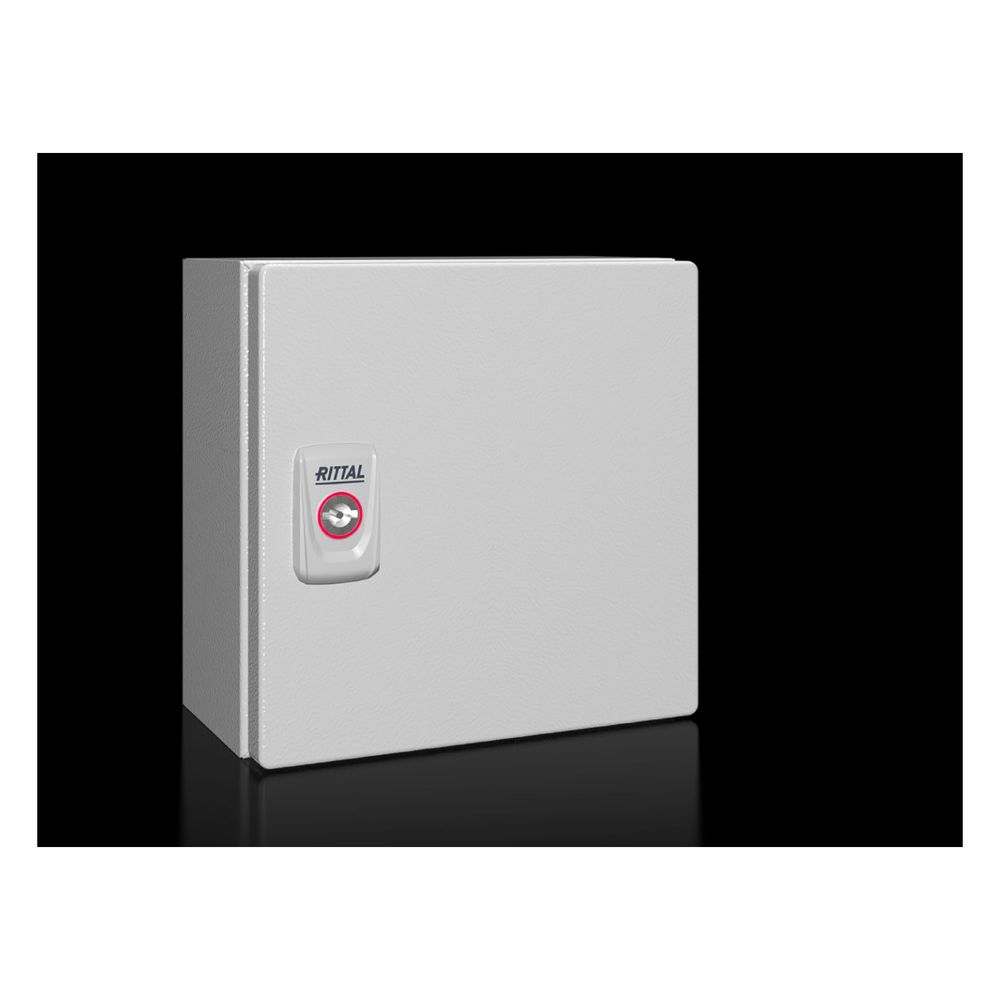

Rittal Elektro-Box KX 1549000, 200x200x120mm, Stahlblech, RAL 7035
Das Kleingehäuse der Serie KX von Rittal bietet eine robuste Lösung für den Schutz elektrischer Komponenten. Mit der Schutzart IP66 und einer Schlagfestigkeit nach IK08 eignet sich das Gehäuse aus pulverbeschichtetem Stahlblech für anspruchsvolle industrielle Umgebungen.
Robuste Konstruktion und Schutz
Der Korpus ist aus einem Stück gefertigt, gekantet und verschweißt. Die Tür ist mit einer umlaufenden, eingeschäumten PU-Dichtung versehen, die in Kombination mit der Schutzrinne an der Türöffnung einen wirksamen Schutz gegen äußere Einflüsse bietet. Die Oberfläche ist dreifach behandelt, um eine hohe Beständigkeit gegen Mineralöle, Schmierstoffe und Lösungsmittel zu erreichen.
Montage und Handhabung
Das Gehäuse ist für die Wandmontage konzipiert und enthält eine verzinkte Montageplatte. Ein Vorreiberverschluss mit 3 mm Doppelbart-Einsatz sorgt für einen sicheren Verschluss. Zur schnellen Erdung sind Schutzleiteranschlüsse sowohl im Gehäuse als auch in der Tür integriert. Ein aufgedruckter QR-Code auf dem Korpus und der Tür ermöglicht den einfachen Abruf technischer Informationen und unterstützt die Nachverfolgbarkeit der Komponenten.
Die kompakte Bauweise mit den Abmessungen 200 x 200 x 120 mm ermöglicht eine flexible Installation. Durch die Schutzart IP66 und die Zertifizierung nach NEMA 4 ist das Gehäuse optimal gegen Staub und Strahlwasser geschützt, während die IK08-Klassifizierung eine hohe mechanische Belastbarkeit bestätigt.
Technische Daten
- Breite: 200 mm
- Höhe: 200 mm
- Tiefe: 120 mm
- Schutzart: IP66
- Schlagfestigkeit: IK08
- Material Gehäuse: Stahlblech
- Material Montageplatte: Stahlblech, verzinkt
- Farbe: RAL 7035
- Anzahl Türen: 1
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 1x Vorreiberverschluss mit 3 mm Doppelbart-Einsatz
Technische Daten
| Hersteller | Rittal |
| Abmessung Montageplatte | 175 mm x 185 |
| Abmessungen allgemein | Breite: 200 mm Höhe: 200 mm Tiefe: 120 |
| Anzahl der Schlösser | 1 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 1 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1549000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Beschreibung Verschluss | Anzahl Verschlüsse: 1 |
| Bodenstehendes Wandmodell | Nein |
| Breite | 200 |
| Breite Montageplatte | 175 |
| Brillenflansch | Stahl |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177816510 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | sonstige |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 2,637 kg |
| Gewicht (pro VE) | 2.64 |
| Höhe | 200 |
| Höhe Montageplatte | 185 |
| Infotext Keyuser - nur intern | 16.06.2020: PStrauch über TWelsch: Angabe um IK08 erweitert. Info von R.Hartmann, 24.06.2020 PStrauch über TWelsch Status auf Aktive (auf P Ebene) war weg. Report nicht umgestellt, NT 21.10.20: Ergänz. um Anzahl Verschluss+180° Lieferumfang /Pstrauch |
| Katalogseite in HB 36 | 66 |
| Lieferumfang (Produktebene) | Gehäuse mit Tür / Montageplatte / Vorreiberverschluss mit 3 mm Doppelbart-Einsatz / 180°-Scharnier |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2 |
| Materialstärke Tür | 1.25 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Nein |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 28.88 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 28,88 kg CO2 eq (Cat B) |
| Produktbeschreibung (Description Temporary) | Das Kleingehäuse KX, E-Box KX, Stahlblech bietet einen hohen Montagekomfort sowie Flexibilität bei Auswahl der Verschluss-Systeme. |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK08 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK08 |
| Tiefe | 120 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Verpackungseinheit | 1 |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | KX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
