Beschreibung

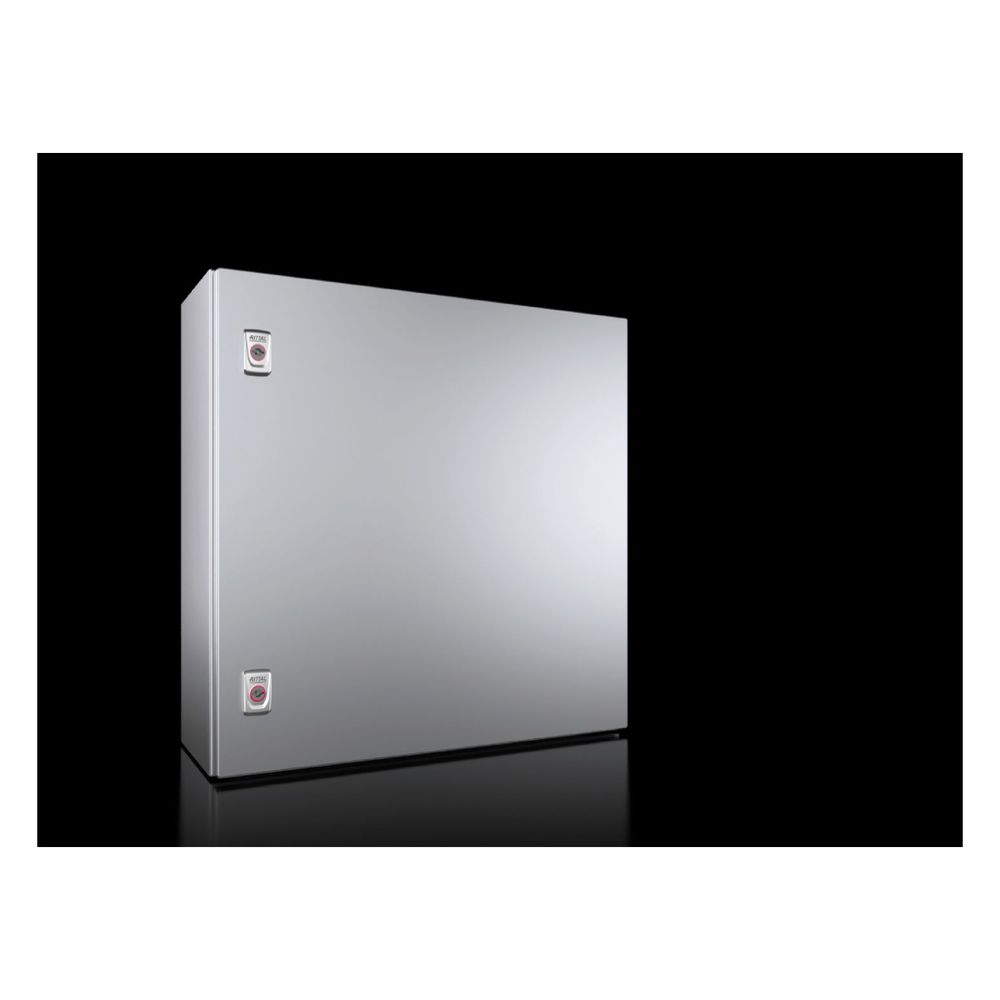

Rittal Kompakt-Schaltschrank AX 1010000, 600x600x210mm, Edelstahl 1.4301, Edelstahl
Der Rittal Kompakt-Schaltschrank AX aus Edelstahl 1.4301 (AISI 304) bietet eine robuste Schutzlösung für anspruchsvolle Umgebungen. Mit der Schutzart IP 66 und NEMA 4X eignet sich das eintürige Gehäuse für den Innen- und Außenbereich. Ein integriertes Nocken-System ermöglicht den effizienten Systemausbau ohne zusätzliche Bohrungen.
Robuste Konstruktion und Schutz
Das Gehäuse besteht aus einer aus einem Stück gekanteten und geschweißten Edelstahlkonstruktion. Die umlaufende Schutzrinne an der Türöffnung in Kombination mit der eingeschäumten PU-Dichtung stellt eine hohe Dichtigkeit sicher. Die Oberfläche ist mit einem Strichschliff (Korn 400) versehen, was eine Rautiefe von unter 0,8 μm erreicht. Mit einer Stoßfestigkeit gemäß IK10 ist das Gehäuse für mechanisch beanspruchte Einsatzorte ausgelegt.
Flexible Montage und Ausstattung
Die Montageplatte aus verzinktem Stahlblech verfügt über eine Schlüssellochung für die Erdung sowie einen Maßaufdruck zur einfachen Positionierung von Komponenten. Die Tür bietet einen Öffnungswinkel von 130 Grad und wird über zwei Vorreiberverschlüsse mit 3 mm Doppelbarteinsatz gesichert. Ein QR-Code auf Korpus, Tür und Typenschild dient der einfachen Identifikation und Nachverfolgbarkeit.
Der Schaltschrank überzeugt durch seine hohe Widerstandsfähigkeit und vielseitige Montagemöglichkeiten an Wänden oder geraden Flächen. Mit den Abmessungen von 600 x 600 x 210 mm bietet er ausreichend Raum für elektrische Komponenten, während die Schutzart IP 66 einen zuverlässigen Schutz gegen Staub und starkes Strahlwasser sicherstellt. Die Kombination aus langlebigem Edelstahl 304 und der durchdachten Innenausstattung ermöglicht eine sichere Installation in industriellen Anwendungen.
Technische Daten
- Breite: 600 mm
- Höhe: 600 mm
- Tiefe: 210 mm
- Montageplatte Breite: 550 mm
- Montageplatte Höhe: 575 mm
- Schutzart: IP 66
- NEMA Schutzart: 4X
- Stoßfestigkeit: IK10
- Material: Edelstahl 1.4301 (AISI 304)
- Anzahl Türen: 1
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 550 mm x 575 |
| Abmessungen allgemein | Breite: 600 mm Höhe: 600 mm Tiefe: 210 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Ja |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Ja |
| Approbation NV | Nein |
| Approbation RMRS | Ja |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1010000 |
| Ausführung der Oberfläche | gebürstet/geschliffen |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart Material Verschluss: Zink-Druckguss |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank, Edelstahl |
| Branchentext - Überschrift 2 | Torsteuerung mit AX Edelstahlgehäusen |
| Breite | 600 |
| Breite Montageplatte | 550 |
| EAN-13 | 4028177814998 |
| Eckmodell | Nein |
| EMV-Ausführung | Nein |
| Farbe | Edelstahl |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Ja |
| Geeignet für Wandmontage | Ja |
| Gewicht | 20,14 kg |
| Gewicht (pro VE) | 20.1 |
| Höhe | 600 |
| Höhe Montageplatte | 575 |
| Katalogseite in HB 36 | 239 |
| Koppelbar | Ja |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en), Öffnungswinkel 130° / Montageplatte / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Ja |
| Material (Produktebene) | Gehäuse: Edelstahl / Tür: Edelstahl, umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech |
| Material (Variantenebene) | Edelstahl 1.4301 (AISI 304) |
| Material Verschluss | Zink-Druckguss |
| Materialstärke Gehäuse | 1.25 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 1.5 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: Strichschliff, Korn 400, Rautiefe < 0,8 μm / Montageplatte: verzinkt |
| PCF-Wert - Carbon footprint value | 67.96 |
| Product Carbon Footprint - PCF | 67,96 |
| REACH - Deklarationspflichtig | Nein |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 4X / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Edelstahl 1.4301 (AISI 304) |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 210 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (V2A) |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
