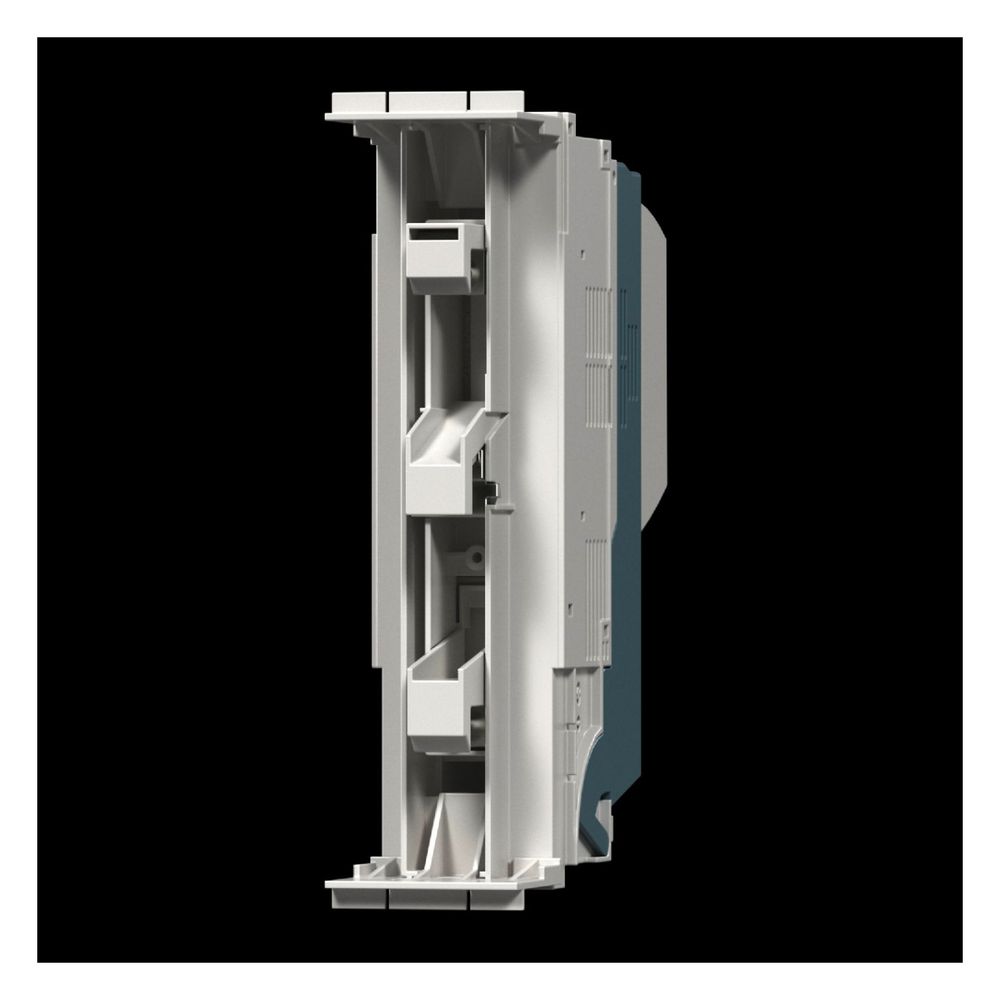

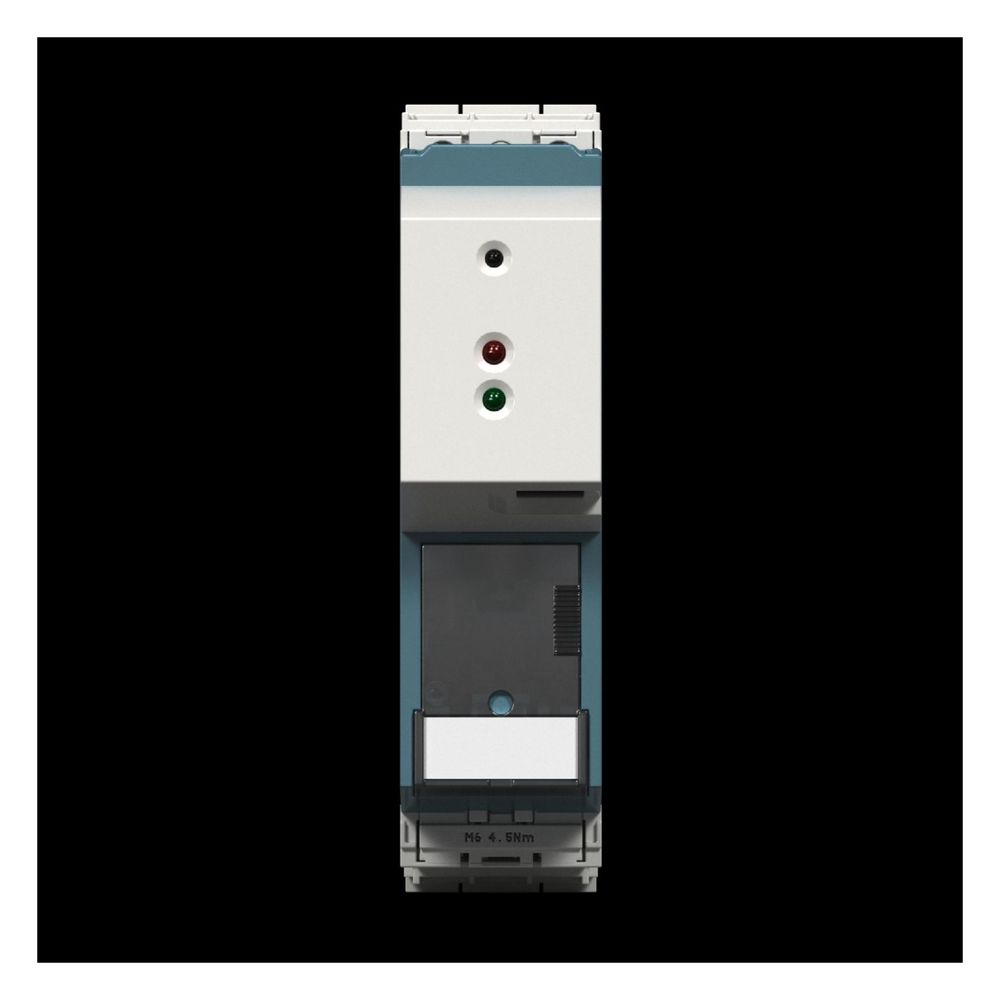

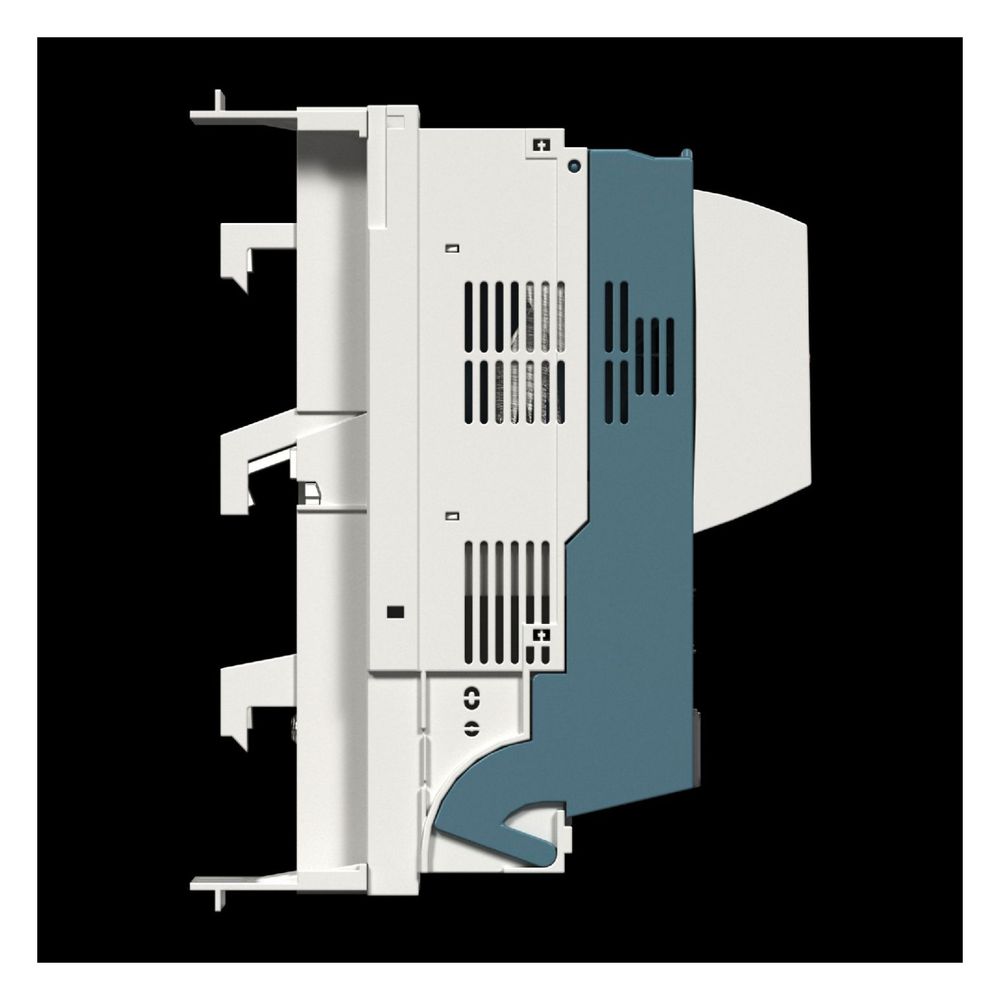

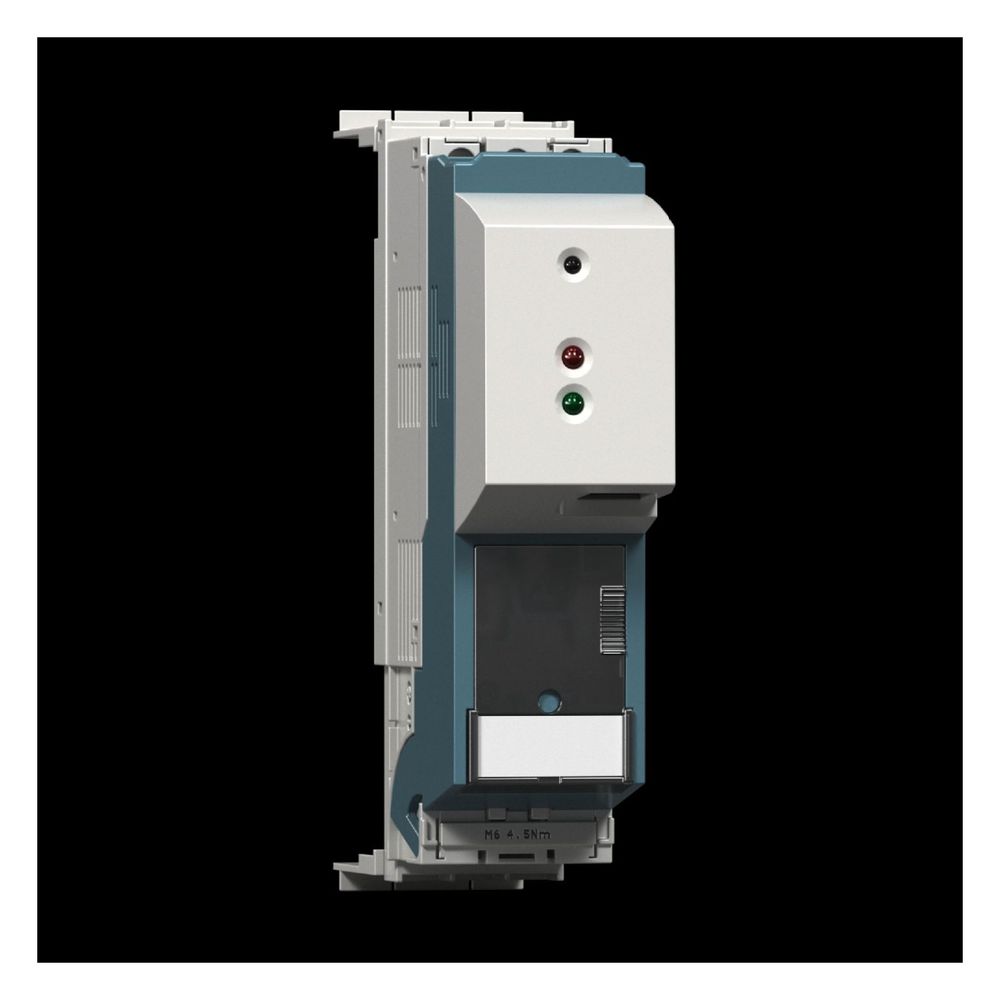

Rittal NH-Sicherungslasttrenner RiLine 3431.030, 3-polig, 53x213mm, Polyamid, Lichtgrau/Basaltgrau
Der Rittal NH-Sicherungslasttrenner aus der RiLine-Serie ist für den Einsatz in 60 mm Sammelschienensystemen konzipiert. Das 3-polige Gerät für die Baugröße 000 ermöglicht eine sichere Stromverteilung bei einem Bemessungsbetriebsstrom von bis zu 100 A und einer Bemessungsbetriebsspannung von 690 V AC.
Funktion und Montage
Der Lasttrenner ist für den Sammelschienenaufbau optimiert und eignet sich für Schienenstärken von 5 mm oder 10 mm. Die Bedienung erfolgt über einen frontseitigen Deckelgriff, wobei der Leitungsabgang nach unten geführt ist. Die elektrische Anbindung der Rundleiter erfolgt über eine Rahmenklemme, die einen Anschlussquerschnitt von 2,5 bis 50 mm² abdeckt. Das Gehäuse besteht aus glasfaserverstärktem Polyamid, während die Kontaktbahnen aus versilbertem Hartkupfer gefertigt sind.
Technische Daten
- Bemessungsbetriebsstrom: 100 A
- Bemessungsbetriebsspannung: 690 V AC
- Baugröße: NH 000
- Polzahl: 3-polig
- Anschlussart: Rahmenklemme
- Leiterquerschnitt: 2,5 - 50 mm²
- Sammelschienensystem: 60 mm
- Schutzart frontseitig: IP20
- Breite: 53 mm
- Höhe: 213 mm
Dieses System bietet eine kompakte Lösung für die professionelle Energieverteilung in Schaltanlagen. Durch die robuste Materialwahl und die Auslegung auf gängige Sammelschienensysteme mit 60 mm Mittenabstand stellt der Trenner eine effiziente Komponente für den Laststromkreis dar. Mit einer maximalen Strombelastbarkeit von 100 A und der flexiblen Anschlussmöglichkeit für Leiter bis 50 mm² unterstützt das Gerät eine sichere Installation in industriellen Umgebungen.
Technische Daten
| Hersteller | Rittal |
| Abmessungen allgemein | Breite: 53 mm Höhe: 213 |
| Anschluss von Rundleitern | 2,5 - 50 |
| Anschlussart Hauptstromkreis | Rahmenklemme |
| Anschlussart, elektrisch | Rahmenklemme |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Nein |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-3431030 |
| Ausführung | Für 60 mm Sammelschienensysteme |
| Ausführung (Variantenebene) | Für 60 mm Sammelschienensysteme |
| Ausführung als Hauptschalter | Nein |
| Ausführung als NOT-AUS-Einrichtung | Nein |
| Ausführung als Sicherheitsschalter | Nein |
| Ausführung des Betätigungselements | Deckelgriff |
| Bemessungsbetriebsspannung | 690 V, 3~ |
| Bemessungsbetriebsspannung für FactFinder Filter | 690 / 690 |
| Bemessungsbetriebsstrom (max) | 100 |
| Bemessungsdauerstrom Iu | 100 |
| Breite | 53 |
| Color (Product level) | Chassis: RAL 7035 / Deckel: RAL 7001 |
| EAN-13 | 4028177628731 |
| ECCN Code | NOT_RELEVANT |
| Fact Finder Filterkategorie Zubehör (Produktorientiert, nicht funktionsorientiert) | Sicherungslasttrenner |
| Farbe | Chassis: RAL 7035 Deckel: RAL 7001 |
| Für Baugröße | 000 |
| Für Montageplattenaufbau | Nein |
| Für Querschnitt Sammelschienen E-Cu (Stärke) | 5 / 10 |
| Für Schienensysteme mit Mittenabstand | 60 |
| Geeignet für Bodenbefestigung | Nein |
| Geeignet für Frontbefestigung | Ja |
| Geeignet für Sammelschienenaufbau | Ja |
| Geeignet für Sicherungseinsätze | sonstige |
| Gewicht | 0,62 kg |
| Gewicht (pro VE) | 0.6 |
| Höhe | 213 |
| Katalogseite in HB 36 | 326 |
| Leitungsabgang | unten |
| Material (Produktebene) | Glasfaserverstärktes Polyamid / Brandverhalten gemäß UL 94 / Kontaktbahnen: versilbertes Hartkupfer |
| Max Bemessungsbetriebsspannung Ue bei AC | 690 |
| Mit elektronischer Sicherungsüberwachung (ESÜ) | Nein |
| Mit Sicherungsüberwachung | Nein |
| Motorantrieb integriert | Nein |
| Motorantrieb optional | Nein |
| Nennstrom | 100 |
| NH-Baugröße | 000 |
| Passend für Sammelschienen mit Querschnitt | Höhe: 5, 10 |
| Pol-Anzahl | 3-polig |
| Polzahl | 3 |
| Position des Betätigungselements | vorne |
| Produktserie | RiLine |
| Prüfgrundlage | IEC/DIN EN 60 947-3 / DIN EN 60 269-2 (Sicherungseinsätze) |
| Querschnitt Rundleiter | 2,5 - 50 |
| Querschnitt Rundleiter max | 50 |
| Querschnitt Rundleiter min | 2.5 |
| REACH - Deklarationspflichtig | Nein |
| Schutzart (IP), frontseitig | IP20 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Verpackungseinheit | 1 |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | NH-Sicherungslasttrenner |
| WEEE-Nr. | 11161726 |
