Beschreibung

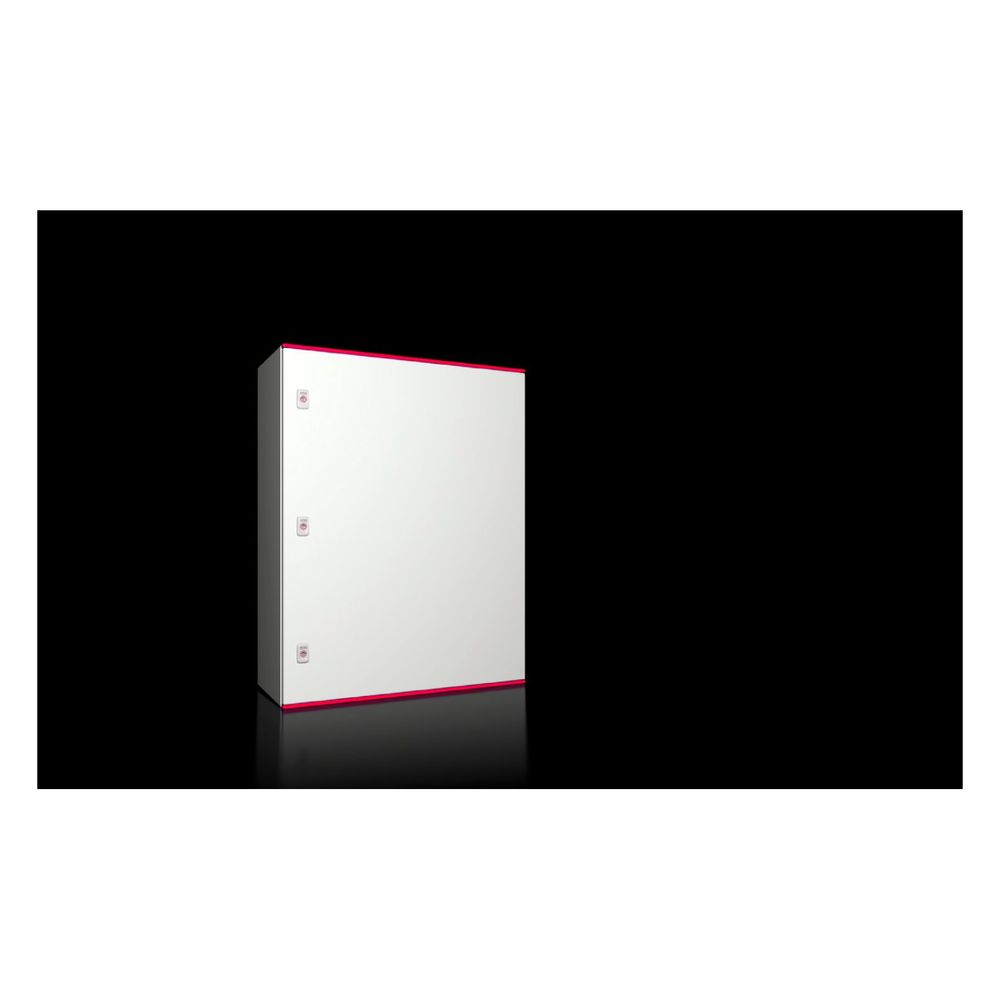

Rittal Kompakt-Schaltschrank AX 1480000, 800x1000x300mm, Kunststoff, RAL 7035
Dieser robuste Kompakt-Schaltschrank aus glasfaserverstärktem Polyester eignet sich ideal für anspruchsvolle Anwendungen, insbesondere im Außenbereich. Mit der Schutzart IP 66 und NEMA 4X bietet das Gehäuse einen zuverlässigen Schutz gegen Umwelteinflüsse. Die Konstruktion zeichnet sich durch hohe Stabilität und ein durchdachtes Innenausbaukonzept aus.
Flexibler Innenausbau und Montage
Das Gehäuse verfügt über zahlreiche Befestigungsdome im 25 mm Maßraster, die eine individuelle Bestückung mit System-Chassis oder Schienen ermöglichen. Die mitgelieferte Montageplatte aus verzinktem Stahlblech ist mit einem praktischen Maßaufdruck versehen. Für eine einfache Wandmontage ist das Gehäuse optimal vorbereitet, wobei die Tür mit einem 130 Grad Öffnungswinkel und einem wechselbaren Anschlag eine komfortable Bedienung sicherstellt.
Sicherheit und Materialeigenschaften
Der Schrank erfüllt die Schutzklasse II bei 1000 V AC und bietet eine Schlagfestigkeit gemäß IK09. Das verwendete glasfaserverstärkte Polyester ist halogenfrei und weist ein Brandverhalten gemäß UL 94-V0 auf. Eine umlaufend eingeschäumte PU-Dichtung an der Tür sowie eine integrierte Regenschutzleiste an der Ober- und Unterkante gewährleisten die hohe Dichtigkeit des Systems.
Der Schaltschrank bietet eine exzellente Lösung für industrielle Anforderungen, bei denen Langlebigkeit und Schutz im Vordergrund stehen. Mit seinen Abmessungen von 800 x 1000 x 300 mm und der robusten Ausführung nach IP 66 sowie NEMA 4X ist er für den Einsatz unter anspruchsvollen Bedingungen ausgelegt. Die Kombination aus schlagfestem GFK-Material, der hohen Stoßfestigkeit von IK09 und der flexiblen Innenausstattung macht ihn zu einer verlässlichen Wahl für die sichere Unterbringung von Komponenten.
Technische Daten
- Breite: 800 mm
- Höhe: 1000 mm
- Tiefe: 300 mm
- Schutzart: IP 66
- Schutzart NEMA: 4X
- Stoßfestigkeit: IK09
- Material: Glasfaserverstärkter Polyester
- Montageplatte Abmessung: 705 mm x 925 mm
- Anzahl Schlösser: 3
- Farbe: Ähnlich RAL 7035
Lieferumfang
- 1x Gehäuse mit scharnierter Tür
- 1x Montageplatte
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 705 mm x 925 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.000 mm Tiefe: 300 |
| Anzahl der Schlösser | 3 |
| Anzahl der Türen | 1 |
| Anzahl Verschlüsse | 3 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Nein |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Nein |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1480000 |
| Ausführung | ohne Sichtscheibe |
| Ausführung (Produktebene) | ohne Sichtscheibe |
| Ausführung der Oberfläche | pulverbeschichtet |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Wahlweise mit oder ohne Sichtscheibe / AX Kunststoff-Gehäuse sind optimal geeignet für Anwendungen im Outdoor-Bereich / Schutzart IP 56 bzw. IP 66 / Zahlreiche Befestigungsdome im Gehäuse bieten einen individuellen Innenausbau im 25 mm Maßraster / Hohe Stabilität durch glasfaserverstärkten Kunststoff |
| Branchentext - Überschrift | Kunststoff-Schaltschrank AX |
| Breite | 800 |
| Breite Montageplatte | 705 |
| Brillenflansch | Kunststoff |
| Color (Product level) | Ähnlich RAL 7035 |
| EAN-13 | 4028177007086 |
| Eckmodell | Nein |
| Farbe | Ähnlich RAL 7035 |
| Filter Kabeleinführung | Geschlossene Gehäuse |
| Filter Richtung der Kabeleinführung | Von unten / Von oben / Von oben und unten |
| Freistehend | Nein |
| Geeignet für Außenaufstellung | Ja |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 38,68 kg |
| Gewicht (pro VE) | 38.7 |
| Hinweis | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Hinweis allgemein | Bei Einsatz unter langfristiger Einwirkung von UV-Strahlung (Sonnenlicht) und Regen, empfehlen wir die Oberfläche mit einem PUR-Lack zu lackieren, um eine optische Beeinträchtigung der Oberfläche zu vermeiden. Preis und Lieferzeit auf Anfrage. |
| Höhe | 1000 |
| Höhe Montageplatte | 925 |
| Infotext Keyuser - nur intern | 16.06.2020: Pstrauch über TWelsch: Angabe IK09 lt. Info NTreml, 24.06.2020 PStrauch über TWelsch IST Termin von 01.08. auf 01.10.20 M.Lotz/09.09.: Termin: 01.2021 |
| Katalogseite in HB 36 | 94 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit scharnierter Tür, rundum geschlossen, 3 mm Doppelbart-Verschluss / Türanschlag rechts, auf links wechselbar / Montageplatte / Doppelte Abdichtung an Türober- und -unterkante als integrierte Regenschutzleiste |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse und Tür: glasfaserverstärkter, ungesättigter Polyester GFK / Tür: umlaufend eingeschäumte PU-Dichtung / Montageplatte: Stahlblech / Brandverhalten gemäß UL 94-V0 / Halogenfrei |
| Material für Filterfunktion | Kunststoff |
| Materialstärke Montageplatte | 3 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichtfenster | Nein |
| Mit Sichttür | Nein |
| Mittelsteg entfernbar | Nein |
| Montagehinweis | Zur Befestigung von Komponenten im Gehäuse werden die Schrauben für Innenausbau benötig / Mit dem Universalwinkel lassen sich Komponenten im 25 mm-Maßraster befestigen, z. B. System-Chassis |
| Montageplatte tiefenverstellbar | Nein |
| Normen | Erfüllt das F1 Outdoor-Rating nach UL 746C |
| Oberfläche | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: nicht nachbehandelt, Kunststoff eingefärbt / Montageplatte: verzinkt |
| Produktbeschreibung (Description Temporary) | Einsatz im Umgebungstemperaturbereich: -30 °C...+75 °C Die angegebenen Temperaturen können durch die eingebauten Geräte begrenzt werden |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK09 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 3RX / NEMA 4 / NEMA 4X / NEMA 12 |
| Schutzklasse | II (bei 1000 V AC) |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 2 |
| Steuerattribut Frontend - Grundmaterial | Kunststoff |
| Stoßfestigkeit (IK-Code) | IK09 |
| Tiefe | 300 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 3RX / Type 4 / Type 4X / Type 12 |
| Türanschlag wechselbar | Nein |
| Türöffnungswinkel | 130 |
| Verpackungseinheit | 1 |
| Werkstoff | Kunststoff |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
