Beschreibung

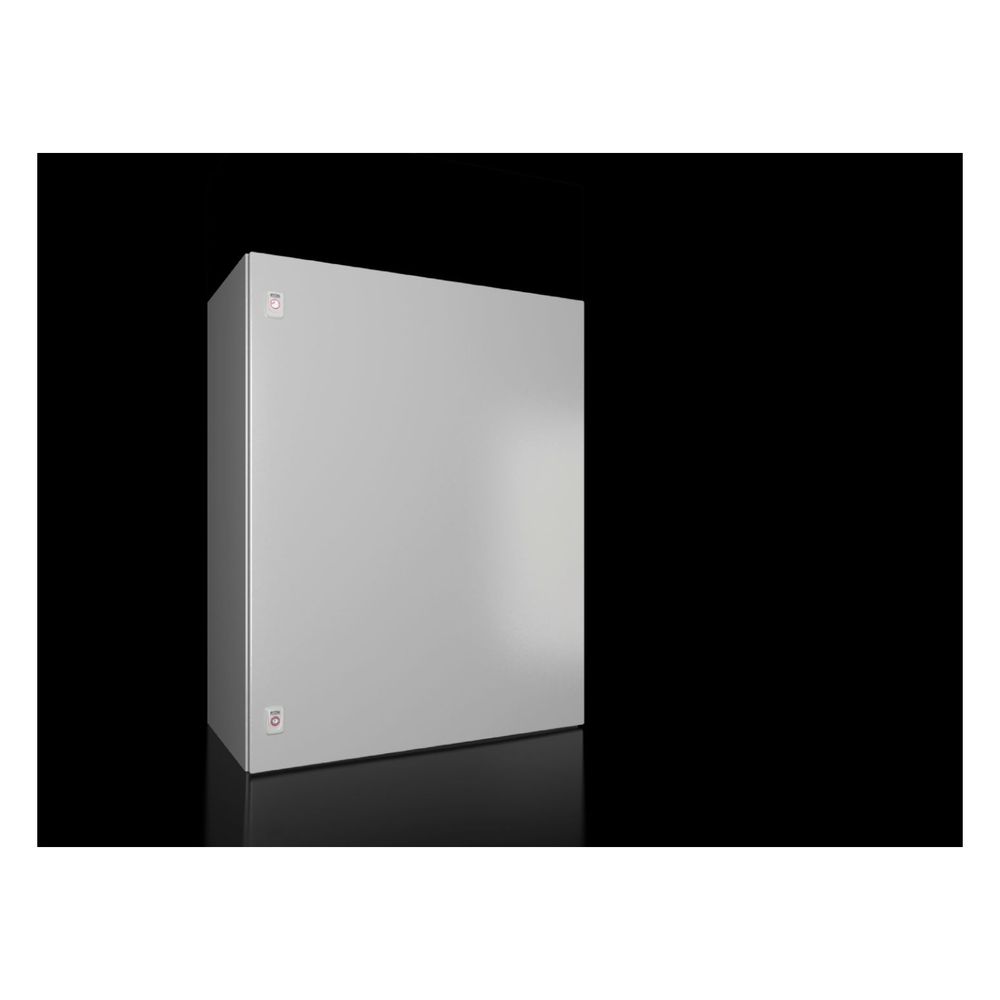

Rittal Kompakt-Schaltschrank AX 1181000, 800x1000x400mm, Stahlblech, RAL 7035
Der Rittal Kompakt-Schaltschrank AX 1181000 bietet eine robuste und flexible Lösung für den industriellen Einsatz. Mit der Schutzart IP 66 und einer Schlagfestigkeit von IK10 schützt das Gehäuse aus pulverbeschichtetem Stahlblech verbaute Komponenten zuverlässig vor äußeren Einflüssen. Das System ist für die Wandmontage konzipiert und ermöglicht durch das integrierte 25 mm-System-Raster eine effiziente und bohrfreie Montage von Zubehör.
Systematische Montage und Flexibilität
Das Gehäuse basiert auf einem einteiligen, geschweißten Stahlblechkorpus. Integrierte Gehäusenocken in Dach, Boden und Seiten ermöglichen eine flexible Bestückung. Die Tür ist mit senkrechten Türlochleisten ausgestattet, bietet einen Öffnungswinkel von 130 Grad und verfügt über einen wechselbaren Türanschlag. Eine umlaufend eingeschäumte PU-Dichtung stellt die Dichtigkeit sicher, während zwei Vorreiberverschlüsse mit 3 mm Doppelbarteinsatz den Zugriff sichern.
Hochwertige Materialqualität
Die Oberfläche ist dreifach behandelt, um eine hohe Korrosionsbeständigkeit sowie Schutz gegen Mineralöle, Schmierstoffe und Lösungsmittel zu erreichen. Die verzinkte Montageplatte ist mit einer Schlüssellochung für die Erdung sowie einem Maßaufdruck versehen, was die Bestückung erleichtert. Die Kabeleinführung erfolgt effizient über Flanschplatten im Gehäuseboden.
Dieser Kompakt-Schaltschrank vereint hohe Schutzanforderungen mit einer durchdachten Systematik für den Innenausbau. Mit Abmessungen von 800 x 1000 x 400 mm und der Schutzart IP 66 eignet sich das Gehäuse ideal für anspruchsvolle Umgebungen. Die Kombination aus stabiler Stahlblechkonstruktion, der verzinkten Montageplatte und der flexiblen Kabeleinführung macht das Modell zu einer langlebigen Wahl für verschiedenste Installationsanforderungen.
Technische Daten
- Breite: 800 mm
- Höhe: 1000 mm
- Tiefe: 400 mm
- Schutzart: IP 66
- Schlagfestigkeit: IK10
- Material: Stahlblech
- Oberfläche: Pulverbeschichtet
- Farbe: RAL 7035
- Montageplatte Höhe: 975 mm
- Montageplatte Breite: 745 mm
Lieferumfang
- 1x Gehäuse mit Tür
- 1x Montageplatte
- 2x Flanschplatte (im Gehäuseboden)
- 1x Türlochleiste
- 1x Verschluss mit 3 mm Doppelbarteinsatz
Technische Daten
| Hersteller | Rittal |
| 3-Punkt-Verschluss | Nein |
| Abmessung Montageplatte | 745 mm x 975 |
| Abmessungen allgemein | Breite: 800 mm Höhe: 1.000 mm Tiefe: 400 |
| Anzahl der Schlösser | 2 |
| Anzahl der Türen | 1 |
| Anzahl Flanschplatten | 2 |
| Anzahl Verschlüsse | 2 |
| Approbation ABS | Nein |
| Approbation ATEX | Nein |
| Approbation BV | Ja |
| Approbation CCC | Nein |
| Approbation CSA | Nein |
| Approbation CUL | Ja |
| Approbation CUR | Nein |
| Approbation DNV GL | Nein |
| Approbation EAC | Nein |
| Approbation ENEC | Nein |
| Approbation GL | Nein |
| Approbation GS | Nein |
| Approbation IEC | Nein |
| Approbation LRS | Nein |
| Approbation NV | Nein |
| Approbation RMRS | Nein |
| Approbation TUEV | Nein |
| Approbation TUEV GL | Nein |
| Approbation TUEV MARK | Nein |
| Approbation UL | Ja |
| Approbation UL CUL NITW | Nein |
| Approbation UL FTTA | Nein |
| Approbation UR | Nein |
| Approbation UR CUR ACVS2 8 | Nein |
| Approbation VDE | Nein |
| Artikelnummer | RITTAL-1181000 |
| Ausführung der Oberfläche | pulverbeschichtet |
| Ausführung Verschluss | Vorreiber |
| Beschreibung Verschluss | Ausführung Verschluss: Vorreiber Anzahl Verschlüsse: 2 Verschluss-Einsatz: 3 mm Doppelbart |
| Bodenstehendes Wandmodell | Nein |
| Branchentext - Bulletpoints | Weltweite Approbationen (z. B. UL, cUL, CSA) / Schutzart bis IP 66 und NEMA 4/4X wird erfüllt / Sichere Kabeleinführung, die auch einer hohen Schutzartanforderung standhält / Standard-Flanschplatten einfach austauschbar / Integrierte Türlochleisten schaffen zusätzliche Montagefläche / Passende Montagemöglichkeiten für jeden Aufstellungsort oder zur einfachen Aufhängung an Wänden und geraden Flächen |
| Branchentext - Überschrift | Kompakt-Schaltschrank |
| Breite | 800 |
| Breite Montageplatte | 745 |
| Color (Product level) | RAL 7035 |
| EAN-13 | 4028177813113 |
| Eckmodell | Ja |
| EMV-Ausführung | Nein |
| Farbe | grau |
| Filter Kabeleinführung | Flanschplatten/Bleche |
| Filter Richtung der Kabeleinführung | Von unten |
| Flanschplatte | Größe: 5 Anzahl: 2 |
| Flanschplattengröße | 5 |
| Freistehend | Ja |
| Geeignet für Außenaufstellung | Nein |
| Geeignet für metrische Montage | Nein |
| Geeignet für Wandeinbau | Nein |
| Geeignet für Wandmontage | Ja |
| Gewicht | 57 kg |
| Gewicht (pro VE) | 59.5 |
| Höhe | 1000 |
| Höhe Montageplatte | 975 |
| Infotext Keyuser - nur intern | 09.04.2019 (Abstimmung Müller,Otterbach,Strauch) 400 tiefe AX Gehäuse (CM Größe) Verfügbarkeit neu: 01/2020 gilt für alle Portfolios |
| Katalogseite in HB 36 | 90 |
| Koppelbar | Nein |
| Lieferumfang (Produktebene) | Gehäuse mit Tür(en) / Flanschplatte(n) im Gehäuseboden / Montageplatte / Türlochleiste / Verschluss: 3 mm Doppelbart |
| Mastbefestigung | Nein |
| Material (Produktebene) | Gehäuse: Stahlblech / Tür: Stahlblech, umlaufend eingeschäumte PU-Dichtung |
| Material für Filterfunktion | Stahlblech |
| Materialstärke Gehäuse | 1.5 |
| Materialstärke Montageplatte | 2.5 |
| Materialstärke Tür | 2 |
| Mit Lüftungstür | Nein |
| Mit Montageplatte | Ja |
| Mit rückseitiger Tür | Nein |
| Mit Sichttür | Nein |
| Montageplatte tiefenverstellbar | Nein |
| Oberfläche | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack Montageplatte: verzinkt |
| Oberfläche (Produktebene) | Gehäuse und Tür: tauchgrundiert, außen pulverbeschichtet, Strukturlack / Montageplatte: verzinkt |
| PCF Infotext - Carbon foot print info | kg CO2 eq (Cat B) |
| PCF-Wert - Carbon footprint value | 195.74 |
| Product Carbon Footprint - Hinweis | Kategorie B: PCF-Wert (Cradle-to-Gate) auf Basis des Produktgewichts näherungsweise berechnet und selbst deklariert |
| Product Carbon Footprint - PCF | 195,74 kg CO2 eq (Cat B) |
| RAL-Nummer | 7035 |
| REACH - Deklarationspflichtig | Nein |
| Schlagfestigkeit | IK10 |
| Schrägdach | Nein |
| Schutzart (IP) | IP66 |
| Schutzart IP nach IEC 60529 | IP 66 |
| Schutzart NEMA | NEMA 1 / NEMA 3R / NEMA 4 / NEMA 12 |
| Sortierattribut für Filterbereiche (Filter über Web-Kategorien) | 1 |
| Steuerattribut Frontend - Grundmaterial | Stahlblech |
| Stoßfestigkeit (IK-Code) | IK10 |
| Tiefe | 400 |
| Type Rating nach UL 508A | Type 1 / Type 3R / Type 4 / Type 12 |
| Türanschlag wechselbar | Ja |
| Verpackungseinheit | 1 |
| Verschlusseinsatz | 3 mm Doppelbart |
| Vorteile | Mehr Innenausbaumöglichkeiten durch integrierte Gehäusenocken im 25 mm-System-Raster in Kombination mit der Schiene für Innenausbau und unserem vielfältigen Systemzubehör / Erhalt der Schutzart (UL-Approbation) durch Montage der Schiene für Innenausbau ohne Bohren / Zusätzliche Montageebene und erhöhte Traglast durch Bodenausbauschiene / Einfache Planung und Konfiguration mit dem Rittal Konfigurator RiPanel |
| Werkstoff | Stahl |
| Werkstoffgüte | sonstige |
| Zusätzlicher Filter 1 für Produkttabelle auf der Kategorieseite - Option | AX |
| Zwischeneinbau | Nein |
| WEEE-Nr. | 11161726 |
